Video & Data Transmission Module CUAV LTE LINK SE 4G

Detaillierte Produktbeschreibung

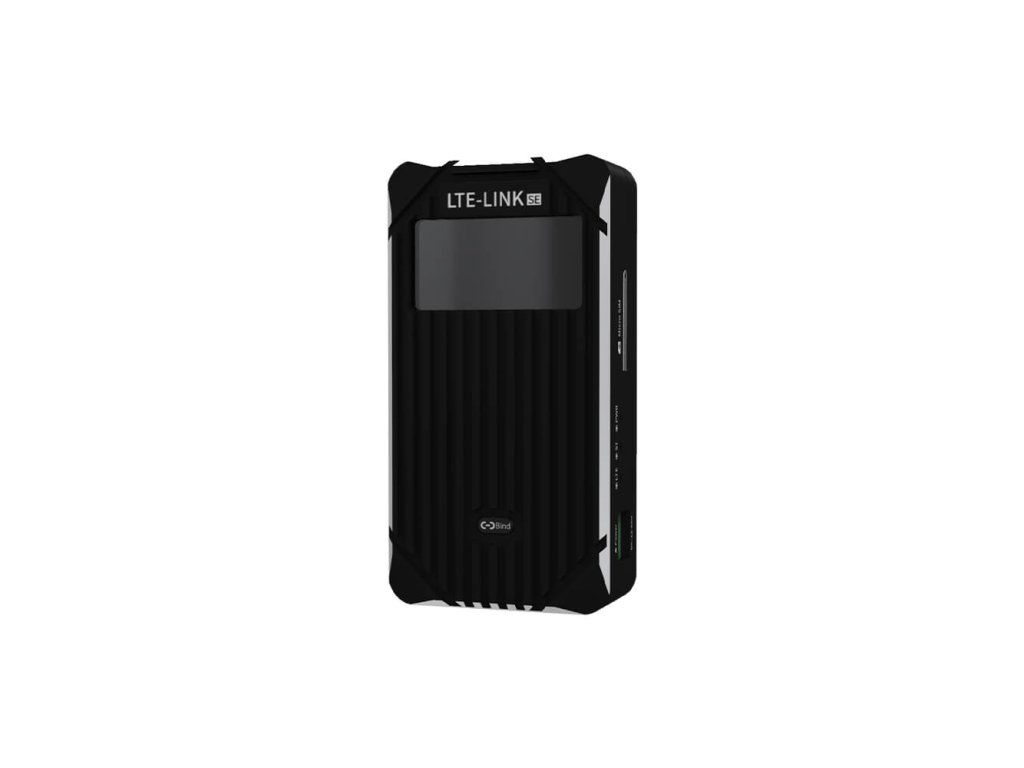

Video- und Datenübertragungsmodul CUAV LTE LINK SE 4G

Das CUAV LTE-Link SE ist ein All-in-One-Modul für die 4G-Video- und Datenübertragung, das für professionelle UAV-Anwendungen entwickelt wurde. Es streamt Videos mit bis zu 1080p und H.265-Codierung und überträgt gleichzeitig MAVLink-Telemetriedaten über globale LTE-, HSPA+- und GSM-Netzwerke – mit einer Downlink-Geschwindigkeit von bis zu 150 Mbit/s und einer Uplink-Geschwindigkeit von bis zu 50 Mbit/s bei einer Latenz von nur 40 ms. Ein integriertes 128×64-OLED-Display zeigt den Signal- und Systemstatus an, während die automatische Aufzeichnung auf microSD die Speicherung der Missionsprotokolle gewährleistet. Kompatibel mit ArduPilot und PX4 auf CUAV- oder Pixhawk-Controllern, unterstützt es Windows- und Android-GCS-Apps für nahtloses Fernsteuern und Überwachen ohne Reichweitenbeschränkungen.

Netzwerkbänder:

LTE FDD: B1, B3, B8
LTE TDD: B38, B39, B40, B41
DC-HSPA+/HSPA+/HSPA/UMTS: B1, B5, B8, B9
TD-SCDMA: B34, B39
GSM/EDGE/GPRS: 900/1800 MHz

Netzwerkgeschwindigkeiten:

LTE FDD: 150 Mbit/s Downstream / 50 Mbit/s Upstream
LTE TDD: 112 Mbit/s Downstream / 10 Mbit/s Upstream
DC-HSPA+: 42 Mbit/s Downstream / 5,76 Mbit/s Upstream

Video:

Auflösung: 1080P oder 720P
Codierung: H.265
Speicher: Automatische Aufzeichnung auf microSD (Standard)

Schnittstellen:

Micro-HDMI × 1
UART × 1
Micro-SIM-Steckplatz × 1
MMCX-Antennenanschlüsse × 2

Weitere Spezifikationen:

Display: 128 × 64 OLED
Datenprotokoll: MAVLink 1/2 (ArduPilot, PX4)
Latenz: ~40 ms Daten (typisch)
Betriebsspannung: 12 V–55 V
Temperaturbereich: –10 °C bis +60 °C
Abmessungen: 75,3 × 39,2 × 19 mm
Gewicht: 78 g

Lieferumfang:

1 × CUAV LTE-Link SE 4G Video- und Telemetriemodul
2 × MMCX-Antennen
1 × Micro-HDMI-zu-HDMI-Kabel
1 × UART-Datenkabel
1 × Schnellstartanleitung

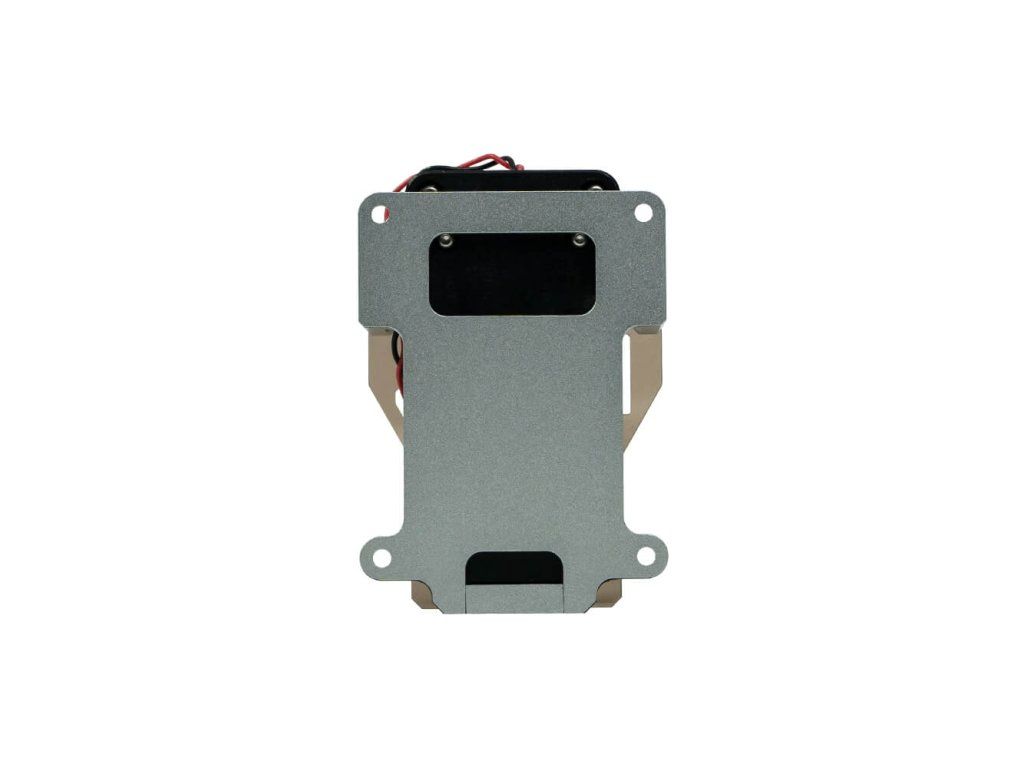

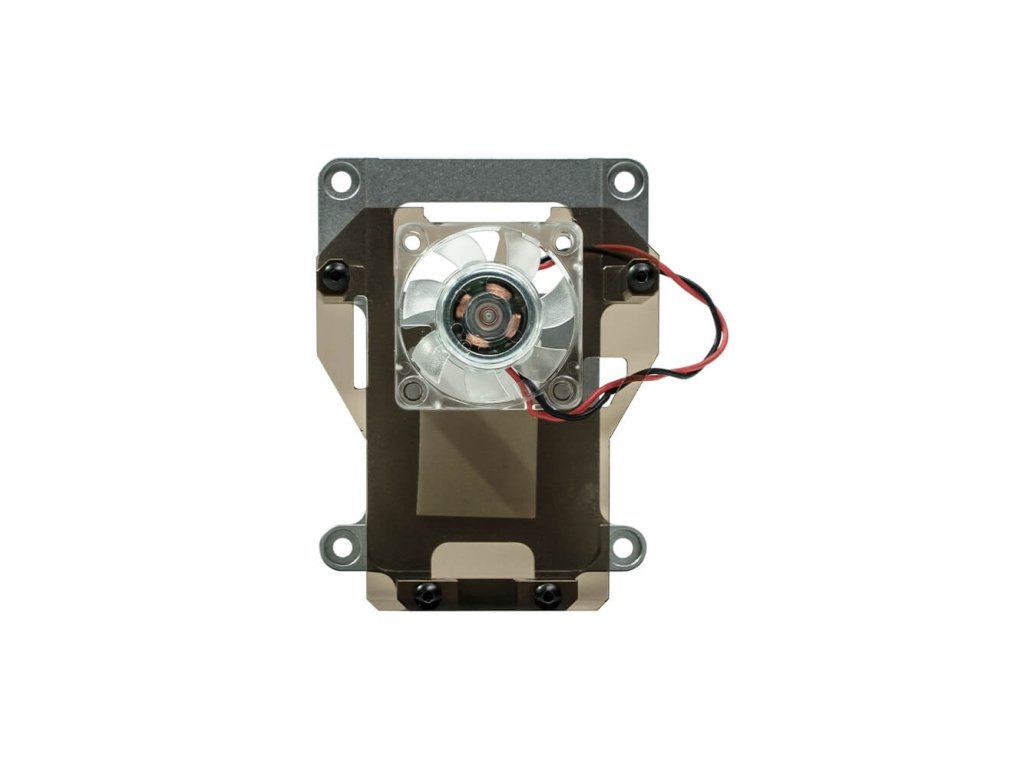

1 × Befestigungssatz (Halterungen und Schrauben)
