Stack Pilotix DIY Kit F405 FC + 60A ESC ELRS868/915MHz

Detaillierte Produktbeschreibung

Stack Pilotix DIY Stack ELRS915 Kit (F405 FC + 60A ESC)

Pilotix DIY F460 Stack

1: Pilotix DIY F460 (F405 V3 + 3060 AM32) Stack

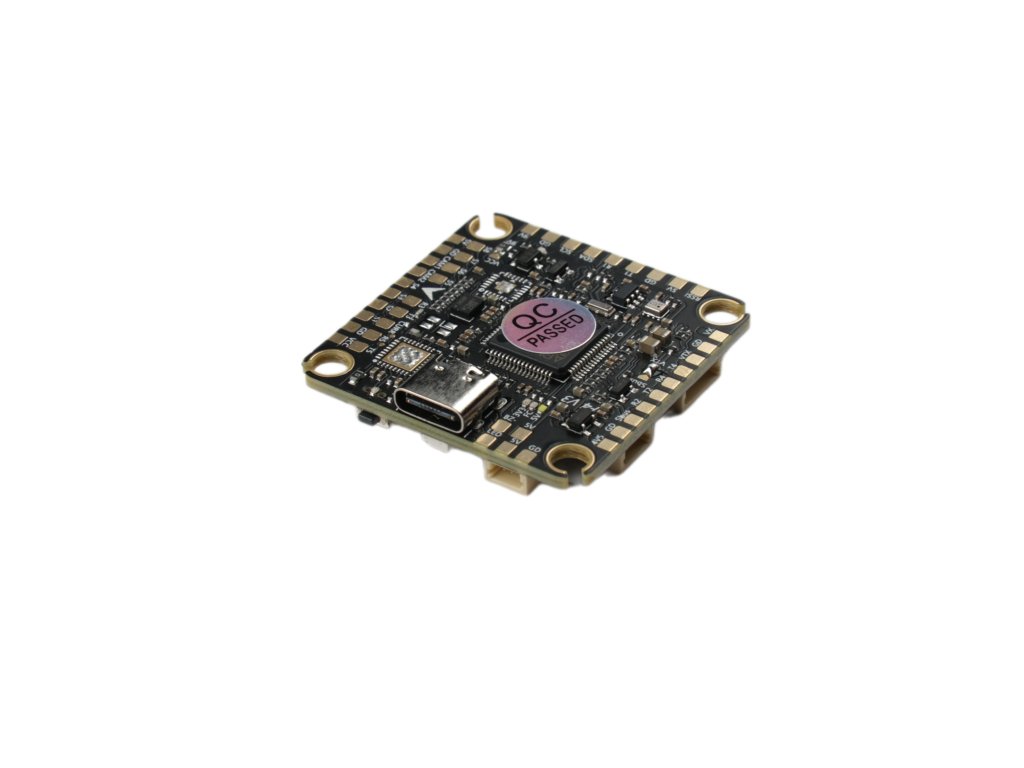

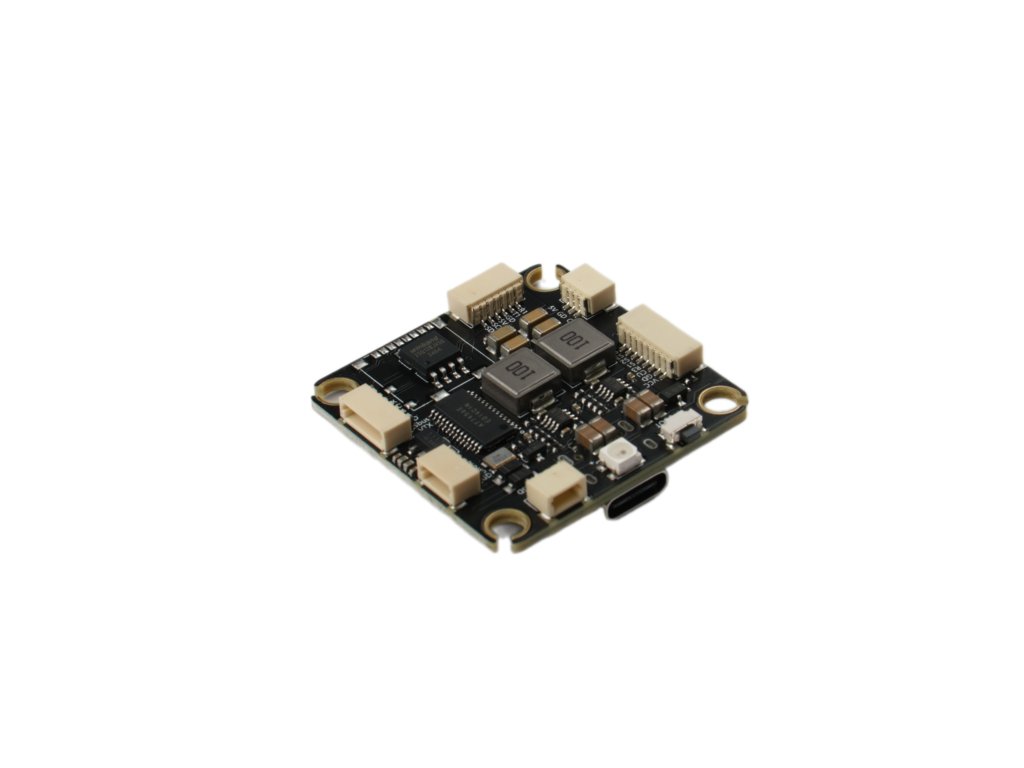

• F405 V3 Flugsteuerung:

  • Master Chip: STM32F405RGT6
  • Gyroskop: ICM42688
  • Barometer: SPL06
  • OSD: Unterstützt
  • Black Box: 16MB/microSD
  • Motorausgang: 8 Kanäle
  • LED-Lichtleiste: Unterstützt
  • Buzzer: Unterstützt
  • Empfangsprotokoll: ELRS/CRSF/SBUS/Frsky/Futaba/Flysky/TBS Crossfire/DSMX
  • Universelle serielle Schnittstelle: 5-Wege optional
  • Ausgangsnetzteil: 5V/2,5A, 9V/3A
  • USB-Anschluss: Typ-C
  • DJI/Vista Digital Sky End: Unterstützt
  • Kamera-Umschaltung: Unterstützt
  • Sbus- und VTX-Jumper-Umschaltung: Unterstützt
  • Umschaltung von 9V und VCC über Jumper: Unterstützt
  • Gewicht: 9,6g
  • Außenabmessungen: 36mm x 36mm
  • Einbaulochposition: 30,5mm x 30,5mm
  • Firmware Name: AOCODARCF405V3 / AOCODARCF405V3SD

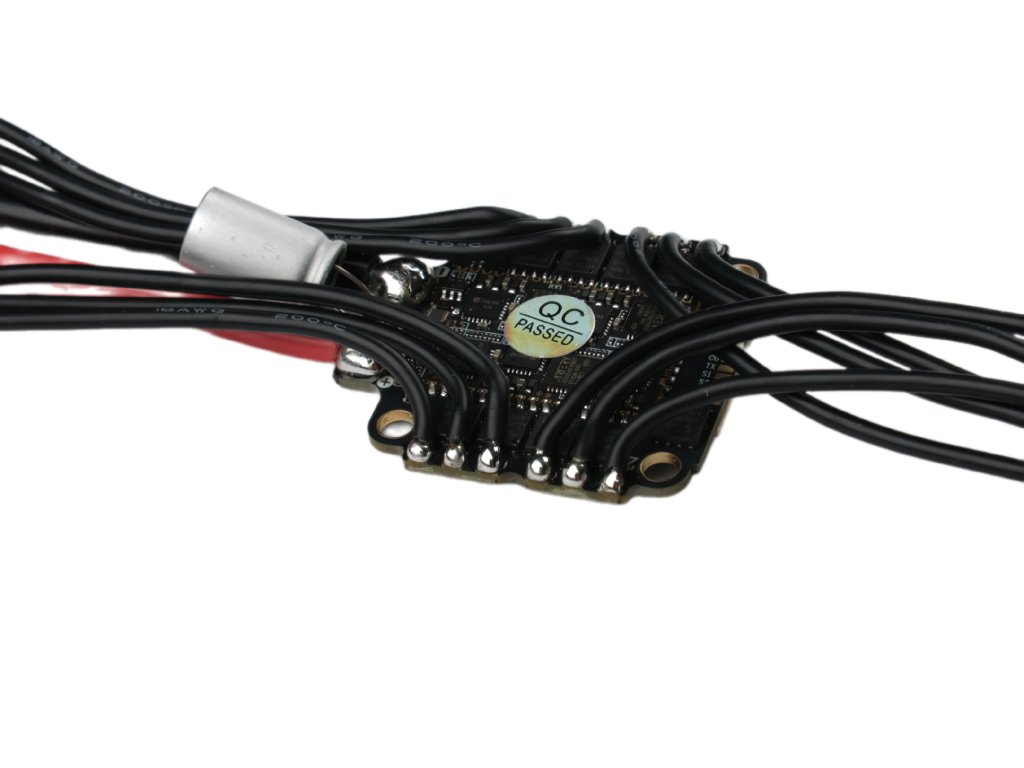

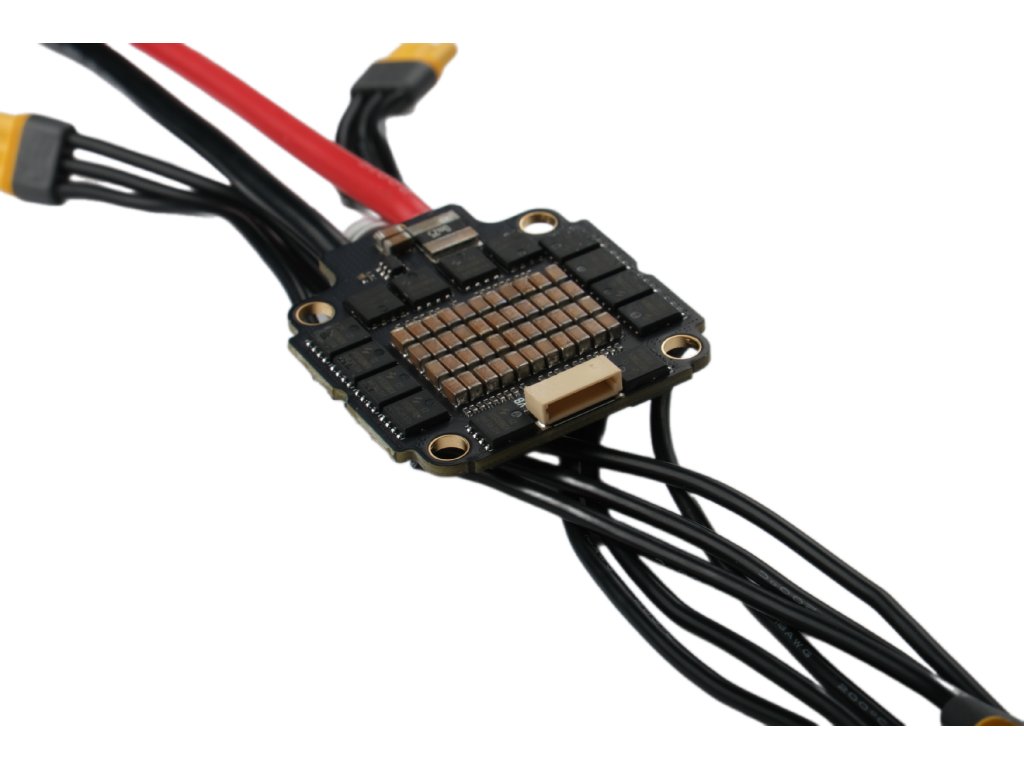

• 3060 Elektronischer Drehzahlregler (ESC):

  • Dauerhafter Maximalstrom: 60A x4
  • Schneller Maximalstrom: 70A x4
  • Eingangsspannung: 3-6S Lipo
  • Elektrisches Abschaltprotokoll: Dshot300/Dshot600/PWM/Bi-direktionaler Dshot
  • MCU: AT32F421K8U7
  • Onboard-Strommesser: Unterstützt
  • ESC Telemetrie: Unterstützt
  • Firmware: AM32_AT32PB4_540_F421_2.12.hex
  • Gewicht: 13.9g
  • Außenmaße: 40mm x 40.7mm
  • Einbaulochposition: M3 30,5mm x 30,5mm

2: Pilotix DIY ELRS915 Empfänger mit 915 Antenne

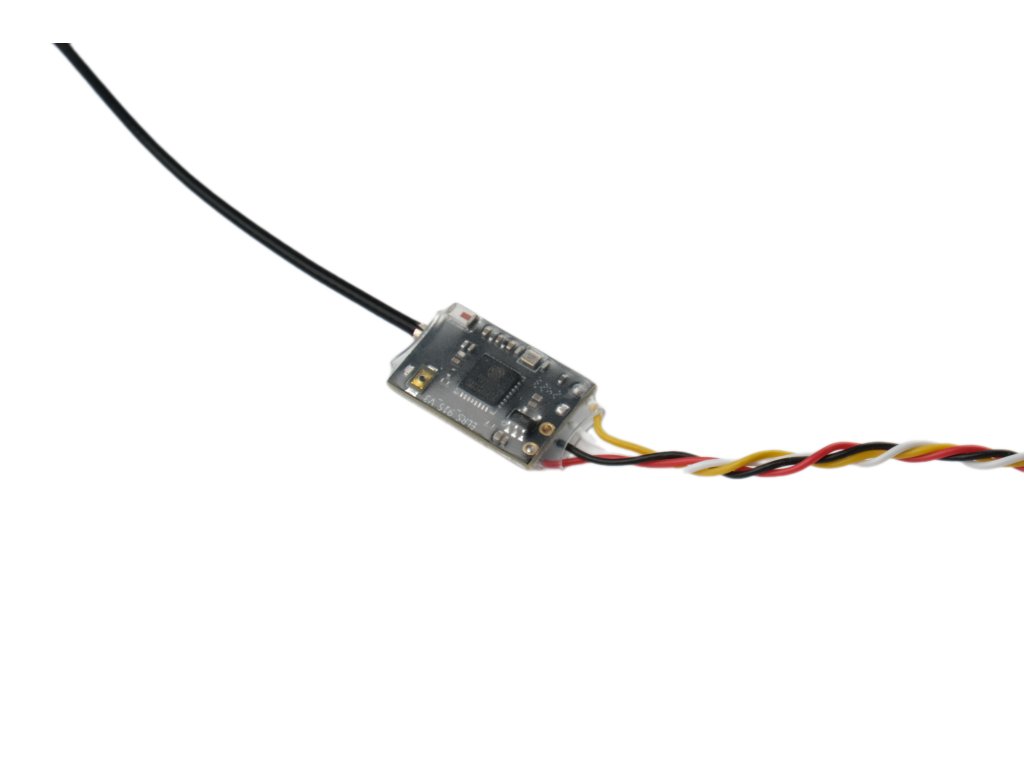

• ELRS915-Empfänger:

  • Frequenzband: 915MHz
  • Telemetrie-Leistung: 17dbm
  • Empfangsprotokoll: CRSF/SBUS, etc.
  • Eingangsspannung: +5V DC
  • PCB Größe: 22mm x 14mm
  • Gewicht: 1,3 Gramm (ohne Antenne)
  • Firmware: BATAFPV SuperD 900MHz RX
  • Anschluss: 4-poliges Kabel
  • Kompatibilität: Geeignet für ELRS915M Frequenzpaarung
  • Doppelantennen-Empfang: Bietet stabileren Empfang und stärkere Anti-Interferenz, besonders geeignet für Langstreckenflüge

• T-förmige 915-Antenne:

  • Größe: 148mm x 70mm

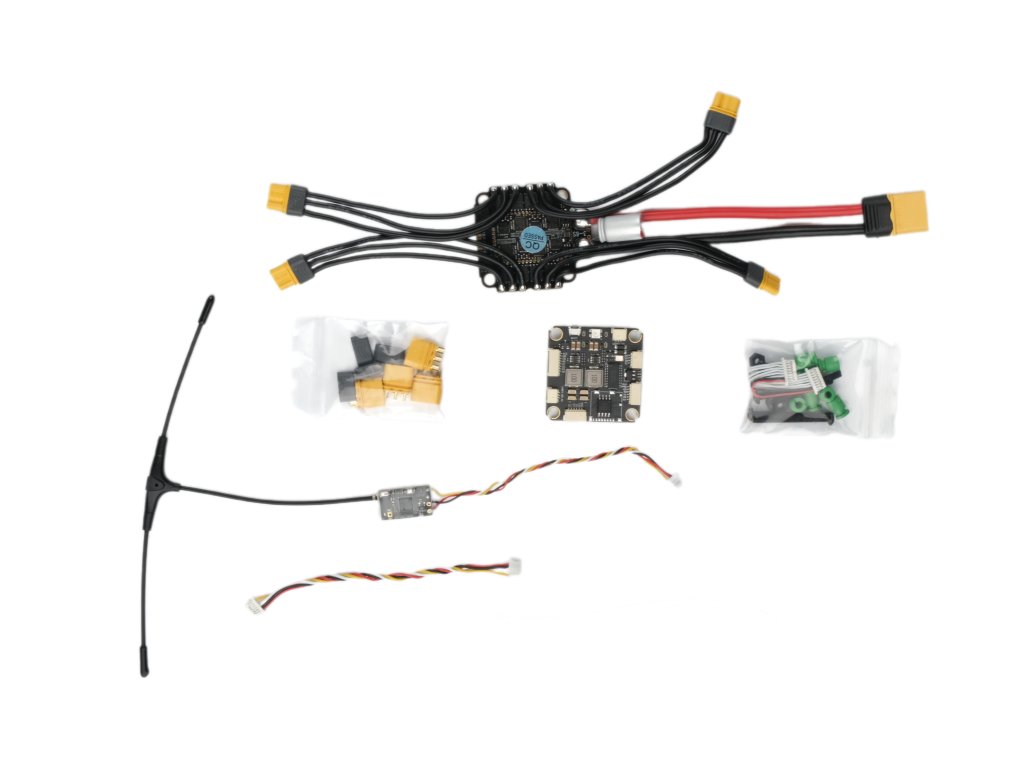

3: Packliste:

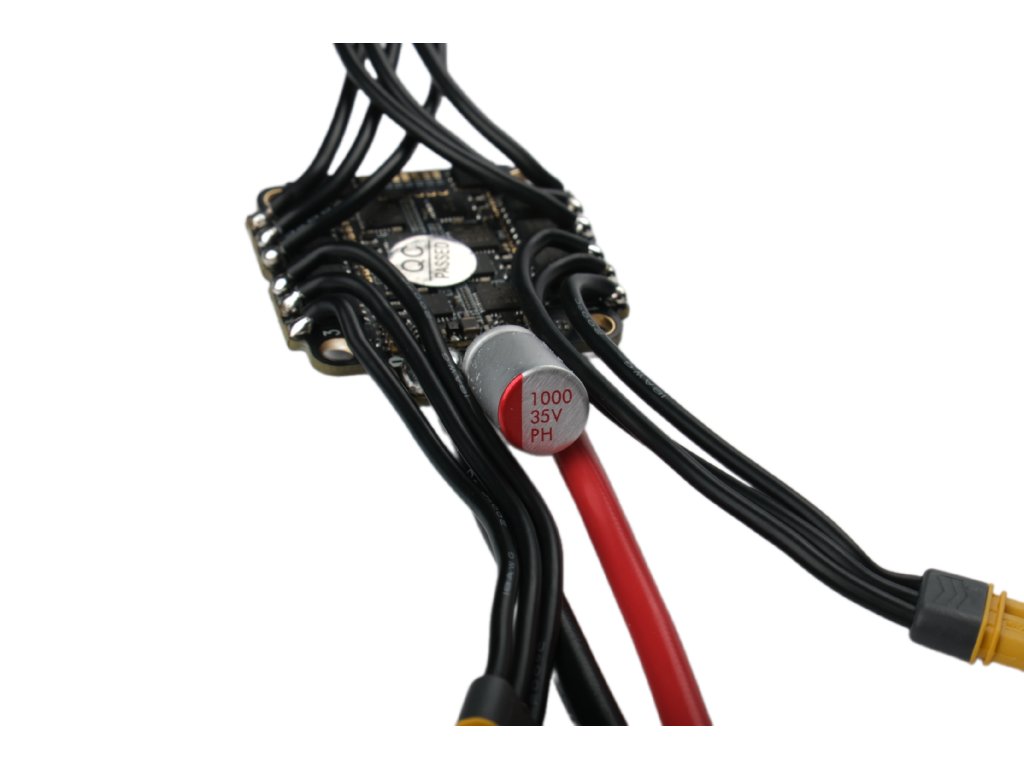

• F405 V3 Flugsteuerung (mit 4pcs MR300 Stecker für Motor / Stromkabel / 1000uF Festkörperelektrolytkondensator*1)
• 3060 AM32 60A Elektronischer Drehzahlregler (ESC)
• 8PIN SH1.0 Anschlusskabel X1
• ELRS915-Empfänger (mit 4-poligem Kabel)
• T-förmige 915 Antenne
• Motoranschluss mit MR30-Buchse X4
• 3-poliges Kabel für Kamera X1
• 6-poliges Kabel für VTX X1
• M3 Metallbolzen X4
• Muttern X8
• M3 stoßabsorbierende Kugeln X8
