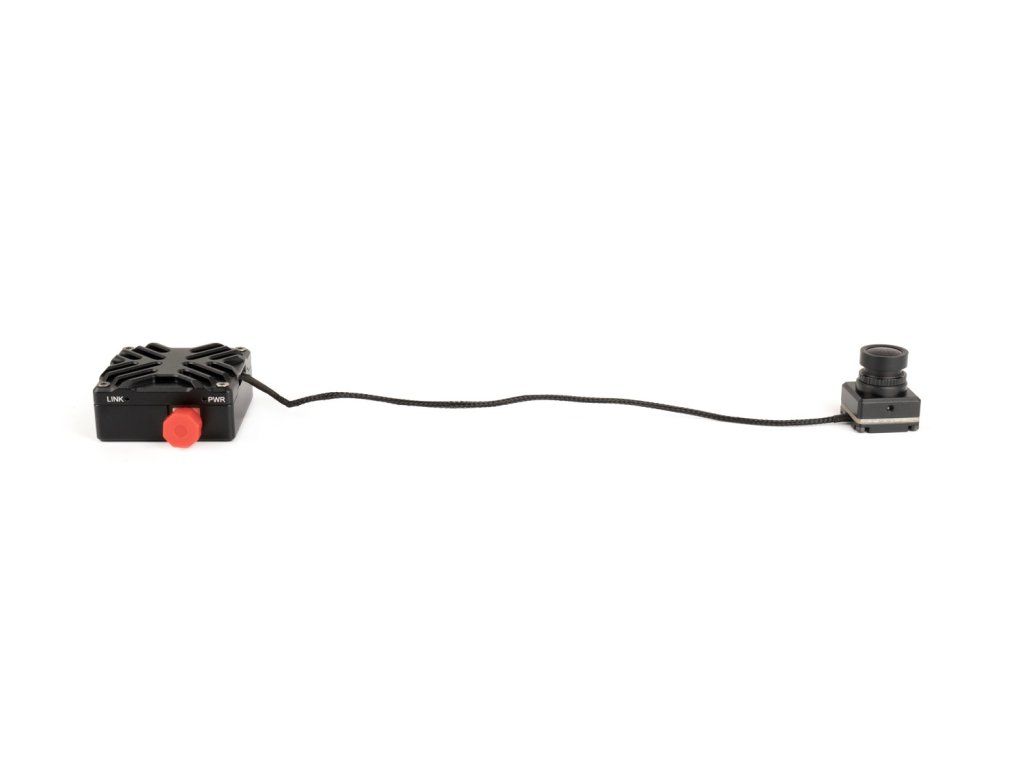

Receiver Pilotix for Fiber module digital (80km)

Detaillierte Produktbeschreibung

Empfänger Pilotix für Glasfasermodul digital (80 km)

Der Pilotix Digital Fiber Module Receiver ist ein kompakter UAV-Video- und Datenempfänger, der für Glasfaser-Übertragungssysteme mit großer Reichweite entwickelt wurde. Er liefert hochauflösende Videos mit geringer Latenz und unterstützt gleichzeitig CRSF/SBUS-Steuerungsdaten und OSD-Telemetrie-Integration. Er ist für eine einfache Installation und Kompatibilität mit gängigen Flugsteuerungen ausgelegt und bietet eine stabile Vollduplex-Kommunikation über Singlemode-Glasfaserverbindungen mit einer Reichweite von bis zu 80 km.

Merkmale:
- Ultrakompaktes Design für einfache Integration in UAV-Systeme
- Hochauflösende Videoübertragung mit geringer Latenz
- Unterstützt konfigurierbare H.264/H.265-Videokodierung
- Kompatibel mit Betaflight, INAV und ArduPilot OSD-Anzeige
- Vollduplex-Glasfaserkommunikation für zuverlässige Datenübertragung
- Unterstützt digitale Steuerungsprotokolle CRSF und SBUS
- Standard-Befestigungsmuster für schnelle Installation
- DJI Sky-Side-Steckerschnittstelle für lötfreie Verbindung
- Erweiterbare Schnittstelle für Infrarotkameras oder Funkmodule
- Stabiler Betrieb unter rauen Umgebungsbedingungen

Wichtige Hinweise:
- Für eine zuverlässige Kommunikation über Entfernungen von bis zu 9 km empfehlen wir die Auswahl eines Transceivers mit einer Reichweite von bis zu 20 km.
- Für eine zuverlässige Kommunikation über Entfernungen von 10 km bis 14 km empfehlen wir die Auswahl eines Transceivers mit einer Reichweite von bis zu 40 km.
- Für eine zuverlässige Kommunikation über Entfernungen von 15 km bis 20 km und mehr empfehlen wir die Auswahl eines Transceivers mit einer Reichweite von bis zu 60-80 km.
- Pilotix-Glasfaserkommunikationsmodule sind nur mit Transceivern derselben Serie kompatibel. Wir übernehmen keine Garantie für die Kompatibilität und keine Verantwortung für den ordnungsgemäßen Betrieb bei Verwendung von Geräten anderer Serien.

Technische Daten:
Videoauflösung: 4K@30fps, 3K@60fps, 1080P@90fps
Videobitrate: 500 kbps – 20 Mbps
Latenz: 45–80 ms
Bildsensor: 1/2,8"
Brennweite: 2,1 mm
Sichtfeld: D 174,2° / H 145,7° / V 80,5°
Blende: F/1,45
Kodierungsverfahren: H.264 / H.265 (konfigurierbar)
OSD-Protokoll: MSP OSD
Leistungsaufnahme: 3,2 W
Glasfasertyp: Singlemode-Glasfaser
Glasfaserwellenlänge: 1310 / 1550 nm
Duplex-Modus: Vollduplex
Datenformat: CRSF / SBUS
Übertragungsreichweite: Bis zu 80 km

Schnittstellen:
SH1.0 6P Sky Unit-Schnittstelle
FC-Glasfaserschnittstelle
Serielle digitale Schnittstelle (CRSF-Protokoll)
Erweiterungsschnittstelle für zusätzliche Module

Umgebungsbedingungen:
Betriebstemperatur: −40 °C bis +70 °C
Lagertemperatur: −40 °C bis +85 °C
Luftfeuchtigkeit: 5–95 % (nicht kondensierend)

Abmessungen und Gewicht:
Größe der Haupteinheit: 40,2 x 40,2 x 18,6 mm
Größe der Kamera: 19 x 19 x 22,5 mm
Länge des Kamerakabels: 20 cm
Gewicht: 45 g (einschließlich Kamera)

Lieferumfang:
1x Pilotix Digital Fiber Module Receiver
1x Kameramodul
1x Kamerakabel
