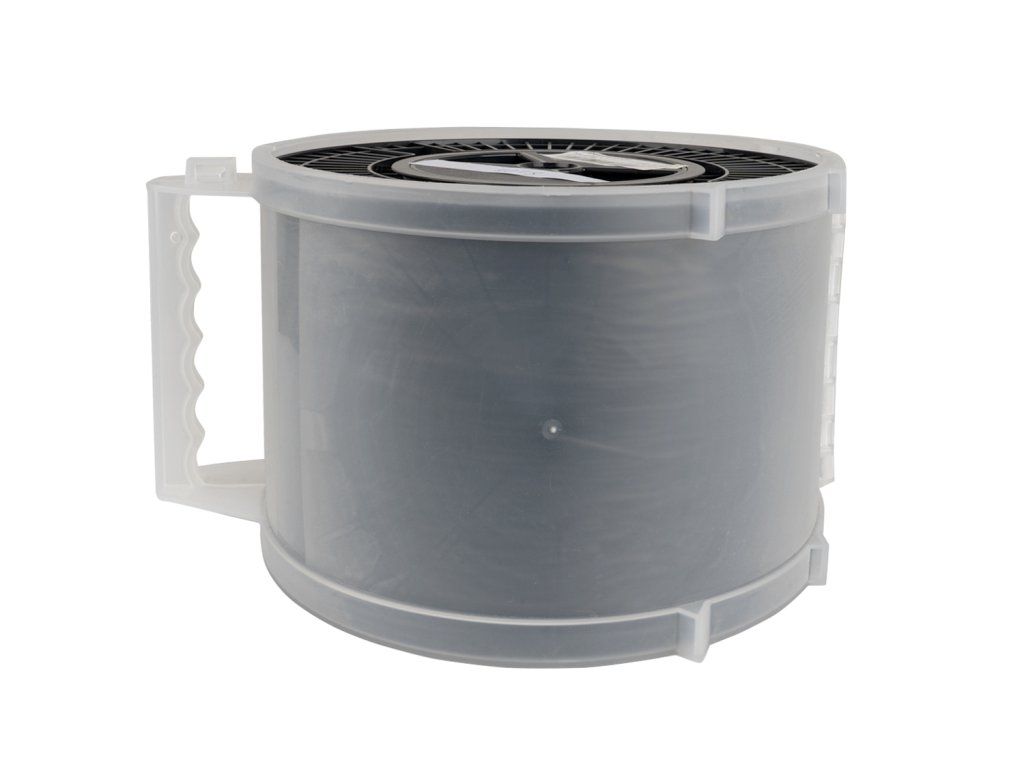

Optic Fiber cable Pilotix G657.A2 0.25mm, 60.5km/roll

Detaillierte Produktbeschreibung

Glasfaserkabel G657.A2 0,25 mm, 60,5 km / Rolle

Das Glasfaserkabel G657.A2 wurde für die Datenübertragung über große Entfernungen und mit hoher Bandbreite in Systemen entwickelt, in denen die Funkkommunikation eingeschränkt oder nicht verfügbar ist. Die Faser bietet eine stabile Signalübertragung mit geringer Dämpfung und eignet sich für den Einsatz in Drohnenkommunikationssystemen, Roboterplattformen und anderen Anwendungen, die zuverlässige Glasfaserverbindungen erfordern.

Die G657.A2-Faser wurde mit verbesserter Biegefestigkeit entwickelt, wodurch eine stabile Signalübertragung auch bei kleinen Biegeradien bei gleichzeitig geringem Signalverlust gewährleistet ist.

Das Kabel wird gemäß den Normen ITU-T G.657 und IEC 60793-2-50 hergestellt und ist für eine biegeverlustunempfindliche optische Singlemode-Kommunikation optimiert.

Wichtige Hinweise:

- Für Kommunikationsentfernungen bis zu 9 km wird ein 20-km-Transceiver empfohlen.

- Für Kommunikationsentfernungen von 10 bis 14 km wird ein 40-km-Transceiver empfohlen.

- Für Kommunikationsentfernungen von 15 bis 20 km und mehr wird ein 60-km-Transceiver empfohlen.

- Pilotix-Glasfaserkommunikationsmodule sind nur mit Transceivern derselben Serie kompatibel. Die Kompatibilität mit anderen Serien kann nicht garantiert werden.

Technische Daten:

Manteldurchmesser: 125,0 ± 0,7 μm
Mantel-Unrundheit: ≤ 0,7 %
Beschichtungsdurchmesser: 235 ~ 245 μm
Mantel-Beschichtung-Konzentrizitätsfehler: ≤ 12,0 μm
Beschichtungs-Unrundheit: ≤ 6,0 %
Konzentrizitätsfehler von Kern und Mantel: ≤ 0,5 μm
Verwindung (Radius): ≥ 4 m
Dämpfungskoeffizient:
- 1310 nm: ≤ 0,35 dB/km
- 1383 nm (nach H2-Alterung): ≤ 0,35 dB/km
- 1460 nm: ≤ 0,25 dB/km
- 1490 nm: ≤ 0,23 dB/km
- 1550 nm: ≤ 0,21 dB/km
- 1625 nm: ≤ 0,23 dB/km
Änderung der Dämpfung in Abhängigkeit von der Wellenlänge:
- 1285~1330 nm gegenüber 1310 nm: ≤ 0,03 dB/km
- 1525~1575 nm VS 1550 nm: ≤ 0,02 dB/km
Wellenlänge bei Null-Dispersion (λ₀): 1300 ~ 1324 nm
Steigung bei Null-Dispersion (S₀): ≤ 0,092 ps/(nm²·km)
Polarisationsmodendispersionskoeffizient (PMD):
- Maximalwert einer einzelnen Faser: ≤ 0,1 ps/km½
- Wert für Glasfaserverbindung (M=20, Q=0,01 %): ≤ 0,06 ps/km½
Typischer Wert: 0,04 ps/km½
Grenzfrequenz des optischen Kabels (λcc): ≤ 1260 nm
Modenfelddurchmesser (MFD):
- 1310 nm: 8,4 ~ 9,2 μm
- 1550 nm: 9,3 ~ 10,3 μm
Effektiver Gruppenbrechungsindex (Neff):
- 1310 nm: 1,466
- 1550 nm: 1,467
Punktdiskontinuität:
- 1310 nm: ≤ 0,05 dB
- 1550 nm: ≤ 0,05 dB
Temperaturabhängigkeit (-60 °C bis +85 °C): ≤ 0,05 dB/km
Temperatur-Feuchtigkeits-Zyklus (-10 °C bis +85 °C, 98 % r. F.): ≤ 0,05 dB/km
Wasseraufnahmeabhängigkeit (23 °C, 30 Tage): ≤ 0,05 dB/km
Feuchtehitzeabhängigkeit (85 °C, 85 % r. F., 30 Tage): ≤ 0,05 dB/km
Trockene Hitzealterung (85 °C, 30 Tage): ≤ 0,05 dB/km
Prüfung:
≥ 9,0 N
≥ 1,0 %
≥ 100 kpsi
Zusätzlicher Verlust durch Makro-Biegung:
- 10 Windungen, Radius 15 mm bei 1550 nm: ≤ 0,03 dB
- 10 Windungen, Radius 15 mm bei 1625 nm: ≤ 0,1 dB
- 1 Windung, Radius 10 mm bei 1550 nm: ≤ 0,1 dB
- 1 Windung, Radius 10 mm bei 1625 nm: ≤ 0,2 dB
- 1 Windung, Radius 7,5 mm bei 1550 nm: ≤ 0,5 dB
- 1 Windung, Radius 7,5 mm bei 1625 nm: ≤ 1,0 dB
Beschichtungsstreifen-Kraft:
- Typischer Durchschnitt: 1,5 N
- Spitzenwert: 1,3~8,9 N
- Dynamischer Ermüdungsparameter (nd): ≥ 20

Lieferumfang:

1x Glasfaserkabel G657.A2 (0,25 mm), 60,5 km Rolle
