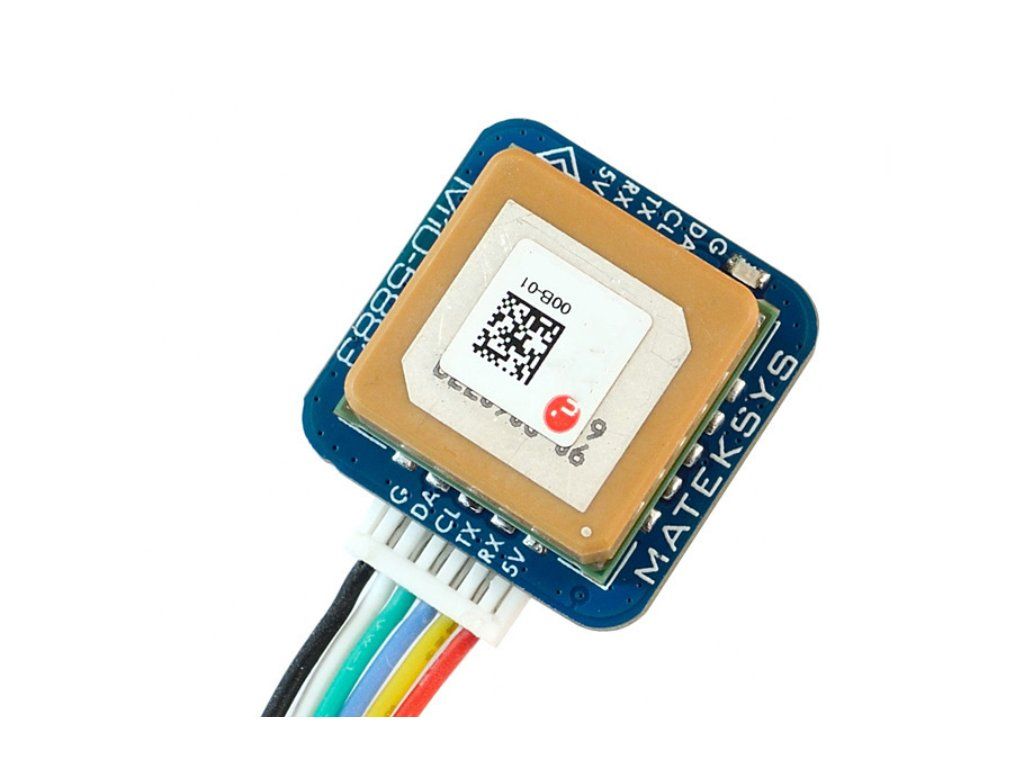

GPS Module MATEKSYS M10Q-5883 with compass

Detaillierte Produktbeschreibung

GPS-Modul MATEKSYS M10Q-5883 mit Kompass

Das Matek M10Q-5883 GNSS & Compass ist ein leistungsstarkes GPS-Modul für Drohnen, RC-Flugzeuge und andere UAV-Anwendungen. Es kombiniert fortschrittliche Positionierungsfunktionen mit einem zuverlässigen Kompass in einem kompakten Formfaktor.

Merkmale:

- Das M10Q-5883 verwendet ein Multi-Konstellations-GNSS-Modul der u-blox M10-Serie
- Das GNSS-Modul verfügt über die standardmäßige Präzisions-GNSS-Plattform u-blox M10 und bietet eine außergewöhnliche Empfindlichkeit und Erfassungszeit für alle L1-GNSS-Signale. Es unterstützt den gleichzeitigen Empfang von vier GNSS (GPS, GLONASS, Galileo und BeiDou). Die hohe Anzahl sichtbarer Satelliten ermöglicht es dem Empfänger, die besten Signale auszuwählen. Dies maximiert die Positionsverfügbarkeit, insbesondere unter schwierigen Bedingungen wie in tiefen städtischen Schluchten. Die u-blox Super-S (Super-Signal)-Technologie bietet eine hervorragende HF-Empfindlichkeit und kann die dynamische Positionsgenauigkeit in Szenarien ohne Sichtverbindung verbessern.
- Die 15 x 15 mm² große Patch-Antenne mit hoher Verstärkung bietet ein optimales Verhältnis zwischen Leistung und Größe. Das omnidirektionale Antennenstrahlungsmuster erhöht die Flexibilität bei der Geräteinstallation.

Technische Daten:

GNSS-Modul: u-blox SAM-M10Q-00B
Unterstützte GNSS: GPS, GLONASS, Galileo, BeiDou
Kompass: QMC5883L
Antenne: 15 x 15 x 4 mm Patch-Antenne
Eingangsspannung: 4 V bis 9 V
Stromverbrauch: ca. 13 mA
Schnittstellen
GNSS: UART (TX, RX)
Kompass: I2C (DA, CL)
Anschluss: JST-GH-6P (1,27 mm Raster)
Protokoll: UBX (u-blox) bei 5 Hz oder NMEA bei 1 Hz
Betriebstemperatur: -20 °C bis +80 °C

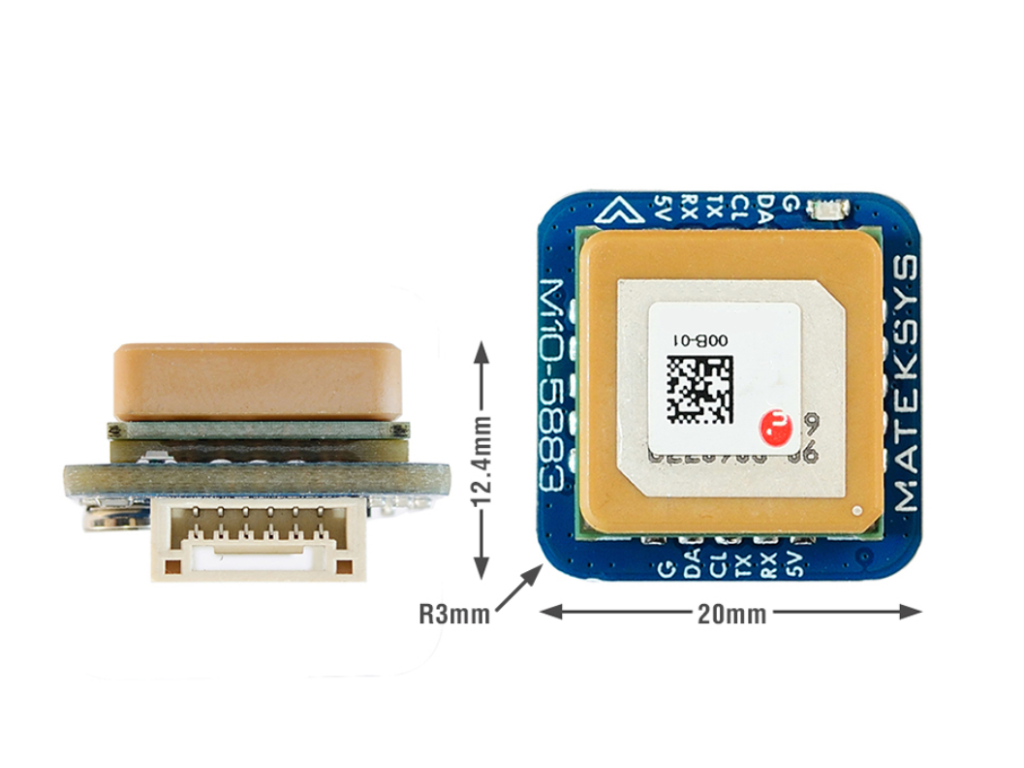

Abmessungen: 20 mm x 20 mm x 12,4 mm
Gewicht: ca. 8 g

Lieferumfang:
1x M10Q-5883 GNSS- und Kompassmodul
1x Kabel
