GPS Module CUAV C-RTK 9Ps (Base unit)

Detaillierte Produktbeschreibung

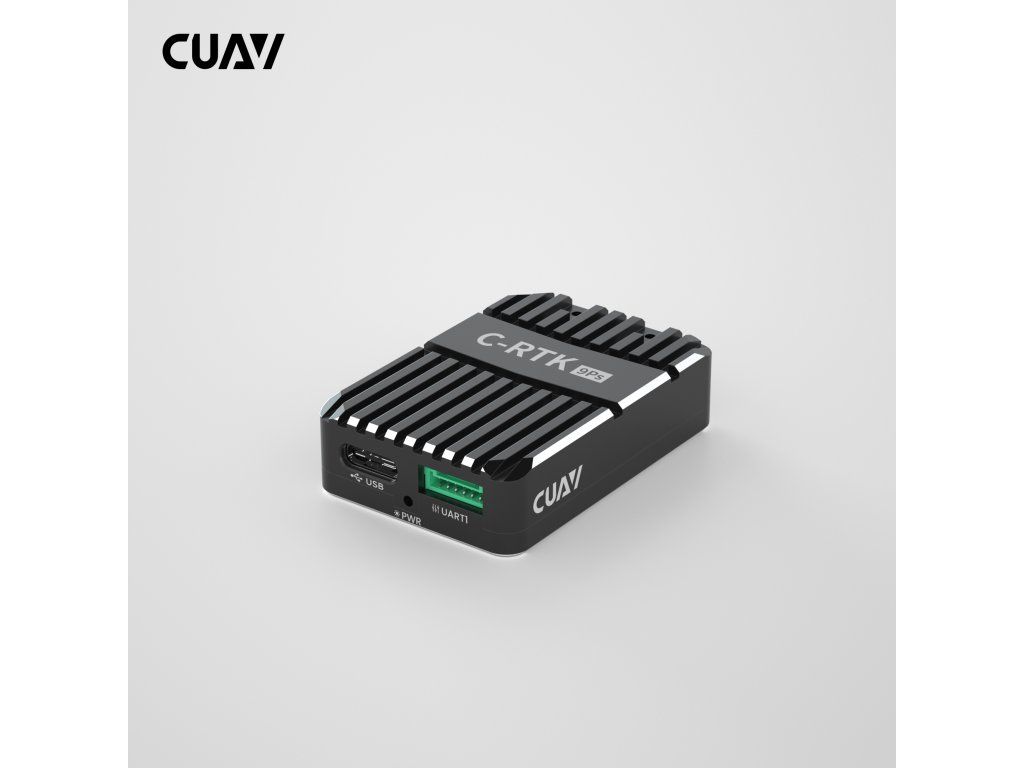

GPS-Modul CUAV C-RTK 9Ps (Basiseinheit)

Professionelles Multiband-RTK-GNSS-Basismodul für zentimetergenaue Präzision in UAV-, Robotik- und Kartierungsanwendungen. Das CUAV C-RTK 9Ps (Basiseinheit) wird vom Ublox ZED-F9P 184-Kanal-Empfänger angetrieben und bietet eine robuste Multi-Konstellations-Positionierung und eine außergewöhnliche Echtzeit-Kinematik (RTK)-Leistung.

Merkmale:
Hochpräziser RTK-GNSS-Empfänger: Basierend auf dem Ublox ZED-F9P-Chip mit 184 Kanälen für die Satellitenverfolgung
Unterstützung mehrerer Konstellationen: Gleichzeitige Verfolgung von GPS-, GLONASS-, Galileo-, BeiDou (BDS)- und QZSS-Signalen
- Schnelle und stabile Positionsbestimmung: RTK-Genauigkeit bis zu 0,01 m + 1 ppm CEP, mit einer Konvergenzzeit von unter 60 Sekunden
- Hohe Aktualisierungsrate: Bis zu RTK 20 Hz, RAW 25 Hz, PVT 25 Hz – ideal für dynamische Luftfahrtanwendungen
- Starker Schutz vor Störungen und Spoofing: Integrierter Bandpassfilter und fortschrittliche Algorithmen zur Unterdrückung von Störungen gewährleisten eine zuverlässige Signalintegrität
- Integrierter Kompass: Ausgestattet mit einem IST8310-Magnetometer für eine genaue Kursreferenz.
- Großer Betriebsbereich: Stabile Leistung von -40 °C bis +85 °C, 4,5–6 V Betriebsspannung.
- Flexible Konnektivität: 2× UART-Anschlüsse, 1× USB-Typ-C-Schnittstelle; unterstützt NMEA-, UBX-Binär- und RTCM 3.x-Protokolle.

Technische Daten:
Empfänger: 184 Kanäle ZED-F9P (ublox)
Kompass: IST8310
GNSS: GPS, BDS, GALILEO, GLONASS
Gleichzeitiges GNSS: 4
GNSS-Bänder: GPS-L1C/A, GPS-L2C, GLONASS-L10F, GLONASS-L2OF, GALILEO-E1B/C, GALILEO-E5b, BDS-B11, BDS-B2I, QZSS-L1CIA, QZSS-L2C,
Navigationsaktualisierungsrate: RTK20Hz; RAW25Hz; PVT25Hz (Die maximale Grenze hängt von der Parallelitätseinstellung ab)
Positionsgenauigkeit:
RTK: 0,01 m + 1 ppm CEP
GPS: 1,5 m CEP;
SBAS: 1,0 m CEP
Konvergenzzeit: RTK<60 s
Erfassung: Kaltstart<24 s; Warmstart<1 s
Empfindlichkeit:
Verfolgung und Navigation – 167 dBm
Kaltstart – 148 dBm
Warmstart – 157 dBm
Wiedererfassung – 160 dBm
Anti-Jamming: Aktive CW-Erkennung und -Entfernung Integrierter Bandpassfilter
Anti-Spoofing: Fortschrittliche Anti-Spoofing-Algorithmen
Antennenverstärkung: Rover: 2 dBi Basis: 5 dBi
PPK: Nicht unterstützt
GPS-Kurs: Unterstützt (erfordert zwei C-RTK9Ps); Kursgenauigkeit: 0,4 edg (Referenzwert)
Basis-/Rover-Rollentausch: Unterstützt
UART: 2 UART
USB: 1
Protokolle: NMEA, UBX-Binär, RTCM 3.x
Betriebsspannung: 4,5~6 V
Betriebstemperatur: -40～85 °C
Größe: 47,0 x 32,0 x 12,2 mm
Gewicht: 30 g (nur Modul)

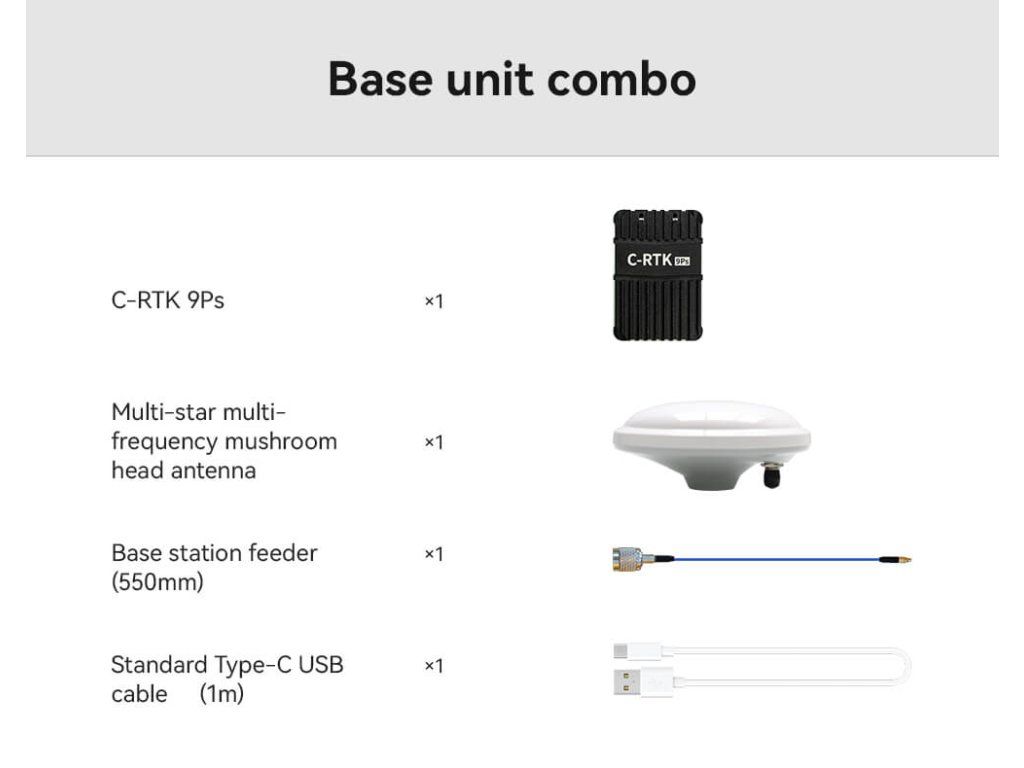

Lieferumfang:
1x C-RTK 9Ps
1x Multifrequenz-Pilzkopfantenne
1x Basisstations-Feeder (550 mm)
1x Standard-USB-Kabel Typ C (1 m)
