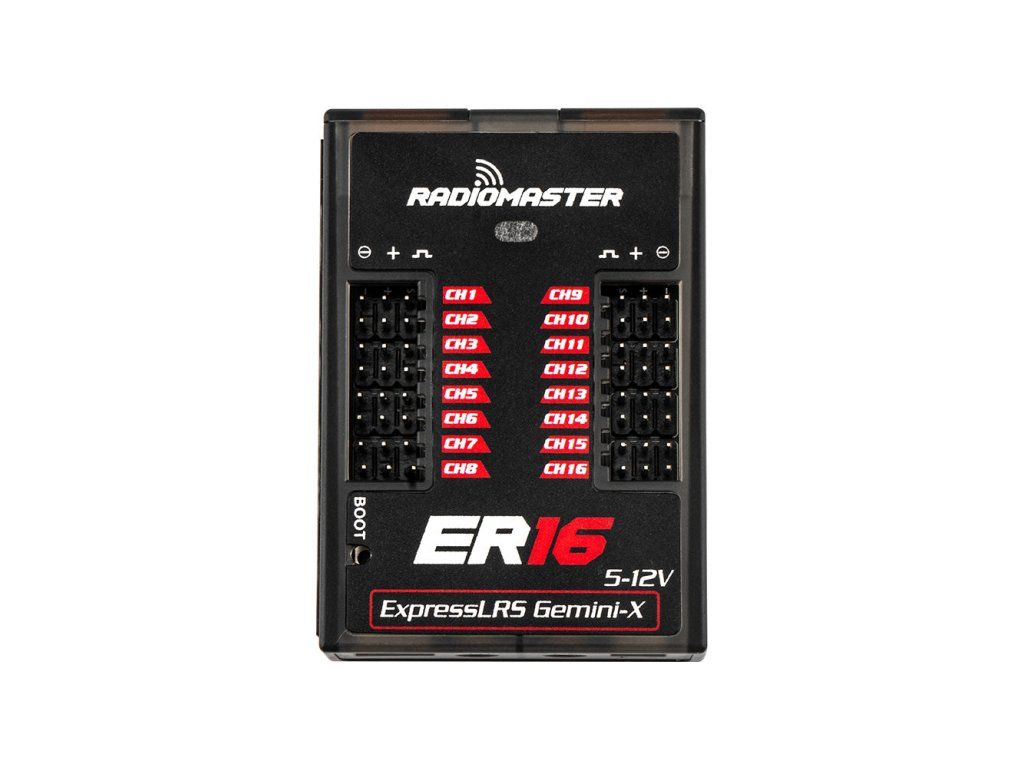

Empfänger RadioMaster ER16 Dual-Band GEMINI und GEMINI-X PWM

Produktdetailbeschreibung

Empfänger RadioMaster ER16 Dual-Band GEMINI und GEMINI-X PWM

Der RadioMaster ER16 ist ein ExpressLRS-Empfänger mit hoher Kanalanzahl, der für große Flächenmodelle entwickelt wurde, bei denen zuverlässige Steuerung, Stromredundanz und umfassende Telemetrie unverzichtbar sind. Seine Dual-Band-Gemini-X-Architektur arbeitet auf 2,4 GHz und Sub-G 900 MHz, während 16 PWM-Ausgänge, verstärkte Servosignale und zwei isolierte XT30-Stromeingänge eine flexible Integration für komplexe Flugzeugsysteme ermöglichen.

Eigenschaften:
- ExpressLRS-Performance: Niedrige Latenz, hohe Zuverlässigkeit und exzellente Linkqualität mit flexiblen Konfigurationsmöglichkeiten.
- Dual-Band Gemini X 2,4 GHz und Sub-G 900 MHz: Arbeitet gleichzeitig auf beiden Frequenzbändern, um auch in anspruchsvollen Umgebungen einen stabilen RF-Link zu gewährleisten.
- 16 PWM-Ausgänge + serielle Unterstützung: Vollständiger 16-Kanal-PWM-Ausgang mit dediziertem bidirektionalem UART und seriellen Schnittstellen für Systemintegration und Erweiterung.
- Redundanter Dual-XT30-Stromeingang (isoliert): Zwei isolierte XT30-Eingänge unterstützen unabhängige redundante Stromquellen mit separater Telemetriemeldung für jeden Akku. Fällt eine Stromquelle aus, arbeitet das System unterbrechungsfrei mit der verbleibenden Versorgung weiter.
- Externer Sicherheitsschalter (SW-Port): Dedizierte Schnittstelle für Pull-Tab- oder externe Sicherheitsmodule, damit das System bis zum bewussten Einschalten inaktiv bleibt – für sichereres Handling und Betrieb.
- Oben angeordnete Servoausgänge: Die PWM-Anschlüsse befinden sich auf der Oberseite für saubere Verkabelung, leichteren Zugang und einfachere Installation.
- PWM-Signalverstärkung: Verstärkte PWM-Ausgänge helfen, die Signalqualität auch bei langen Servoleitungen und Verlängerungskabeln zu erhalten. Sie verbessern zudem die Kompatibilität mit größeren, drehmomentstarken Servos und sorgen für eine zuverlässige Signalübertragung im gesamten Flugzeug.
- Unabhängige Spannungstelemetrie für mehrere Quellen: Überwacht bis zu vier Stromquellen gleichzeitig über dedizierte ADC-Kanäle: EXT-V (bis zu 70 V), Empfängerversorgungsspannung (V-PWM) (bis zu 12 V), XT30-1-Eingangsspannung (bis zu 12 V) und XT30-2-Eingangsspannung (bis zu 12 V).
- Externer Spannungstelemetrie-Anschluss: Dedizierter Anschluss zur direkten Überwachung der Hauptakkuspannung.
- Externer UART-Port: Dedizierte Schnittstelle für Telemetriegeräte, Sensoren und Systemerweiterung.
- Wi-Fi-Updates & WebUI: Direkte Konfiguration und Aktualisierung ohne Demontage.
- Robuste MMCX-Antennenanschlüsse: Sichere, wartungsfreundliche Antennenverbindungen für einfache Wartung und langfristige Zuverlässigkeit.
- Langlebiges spritzgegossenes Gehäuse: Für strukturelle Festigkeit und konstanten Schutz in großen Flugzeugzellen konzipiert.
- Anwendung: Als PWM-Empfänger für große Flächenmodelle entwickelt, insbesondere dort, wo Redundanz und höhere Kanalanzahlen gefordert sind.
- Kompatibilität: Kompatibel mit allen ExpressLRS-Sendern und -Modulen, einschließlich Funken mit integriertem ELRS.

Technische Daten:
Modell: ER16 PWM - Dual-Band GEMINI und GEMINI-X
Typ: ExpressLRS PWM-Empfänger
Wireless-Protokoll: ExpressLRS
RF-System: Dual-Band Gemini X
Frequenzbänder: 2,4 GHz + Sub-G 900 MHz
Ausgangskanäle: 16CH PWM
Serieller Ausgang: CRSF / SBUS
Bus-Schnittstelle: CRSF
Telemetrie-Sendeleistung: bis zu 100 mW, einstellbar über LUA
Eingangsspannung: DC 5,0–12,0 V
EXT-V-Erfassungsbereich: DC 4,0–70 V
Antenne: 25 cm hochempfindliche Antennen, MMCX-Anschluss
Firmware-Target: RadioMaster Dual 2.4GHz/900MHz Receiver
Gerätename: ER16 Dual Band True Diversity + 16×PWM RX
Benötigte ELRS-Firmware: Version 4.1.0 oder höher
Abmessungen: 61,5 x 43,8 x 16,8 mm
Gewicht: 33 g ohne Antenne

Lieferumfang:
1x RadioMaster ER16 PWM Dual-Band GEMINI und GEMINI-X Empfänger
2x 2,4-GHz-Antennen
2x Dual-Band-Antennen
1x Sicherheitsschalter-Modul
1x Spannungstelemetrie-Kabel Typ-B
1x ELRS RX SBUS-Kabel
1x CRSF-Kabel
