GPS Modul Holybro M9N V2 Secondary

Produktdetailbeschreibung

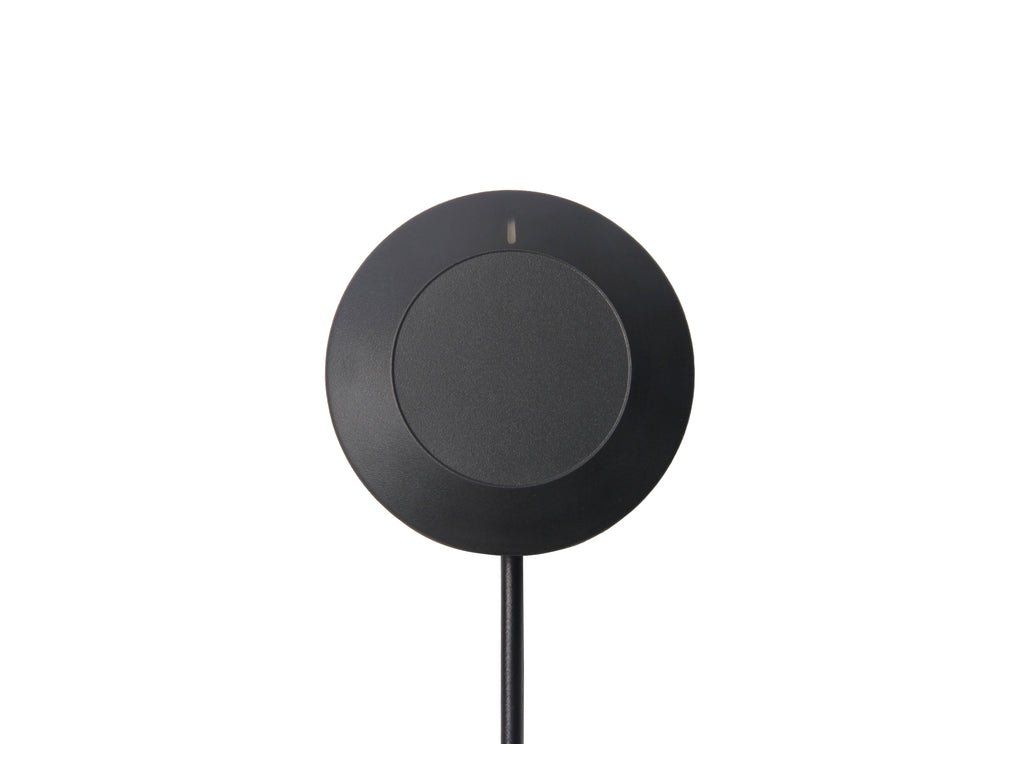

GPS Modul Holybro M9N V2 Secondary

Das Holybro M9N V2 GPS Modul nutzt Multi-Konstellations-GNSS auf Basis des u-blox M9N Empfängers und trackt gleichzeitig GPS, Galileo, GLONASS und BeiDou für eine zuverlässige, präzise Positionsbestimmung. Das V2-Design bietet ein robusteres Gehäuse mit IP67-Wasser- und Staubschutz, einen integrierten IST8310 Kompass sowie eine dreifarbige LED-Anzeige. Die High-Gain-Keramik-Patchantenne mit 25 x 25 mm liefert dank omnidirektionaler Abstrahlcharakteristik hervorragende Leistung und flexible Montagemöglichkeiten, unterstützt durch eine aktive Antennenschaltung und einen wiederaufladbaren Backup-Akku für schnelle Warmstarts. Diese Secondary-Version verwendet einen 6-Pin JST-GH Stecker und ist kompatibel mit dem "UART & I2C"- oder "GPS2"-Eingang des Pixhawk Standard Flight Controllers sowie mit dem GPS2-Port des Cube Flight Controllers.

Features:
— U-blox M9N GNSS Empfänger trackt bis zu 4 GNSS-Konstellationen gleichzeitig (GPS, Galileo, GLONASS, BeiDou)
— Integrierter IST8310 Kompass für zuverlässige Kursdaten
— High-Gain-Keramik-Patchantenne mit 25 x 25 mm und omnidirektionaler Abstrahlcharakteristik
— IP67-Wasser- und Staubschutz für zuverlässigen Outdoor-Einsatz
— RGB-LED-Anzeige, direkt vom Flight Controller gesteuert
— Wiederaufladbarer Backup-Akku für schnelle Warmstarts
— Hochleistungs-SAW-Filter und zusätzliche RF-Abschirmung für verbesserte Signalqualität
— 6-Pin JST-GH Stecker kompatibel mit Pixhawk GPS2 und Cube Flight Controller GPS2-Port

Spezifikationen:
GNSS Empfänger: u-blox M9N
Gleichzeitige GNSS: Bis zu 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Frequenzbänder: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompass: IST8310
Ausgabeprotokoll: UBX (u-blox), NMEA
Genauigkeit: 2,0 m CEP
Navigations-Updaterate: Bis zu 25 Hz (einzelnes GNSS), bis zu 10 Hz (4 GNSS gleichzeitig)
GNSS-Augmentierung: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Standard-Baudrate: 115200
Eingangsspannung: 4,7–5,2 V
Steckertyp: JST-GH 6-Pin
Antenne: 25 x 25 x 4 mm Keramik-Patch
Antennengewinn: 1,5 dBi
Antennen-LNA-Gewinn: 22 dB
Stromverbrauch: <200 mA @ 5 V
Betriebstemperatur: -40 °C bis 80 °C
Abmessungen: φ51 mm x 18,5 mm
Gewicht: 36,8 g
IP-Schutzart: IP67
Kabellänge: 26 cm (42 cm Kabel separat erhältlich)
V2-Verbesserungen: Hochleistungs-SAW-Filter, zusätzliche RF-Abschirmung, LNA MAX2659ELT+ RF-Verstärker, wiederaufladbarer Farad-Kondensator, rauscharmer 3,3 V Spannungsregler

Lieferumfang:
1x Holybro M9N V2 GPS Modul (Secondary, 6-Pin JST-GH)
