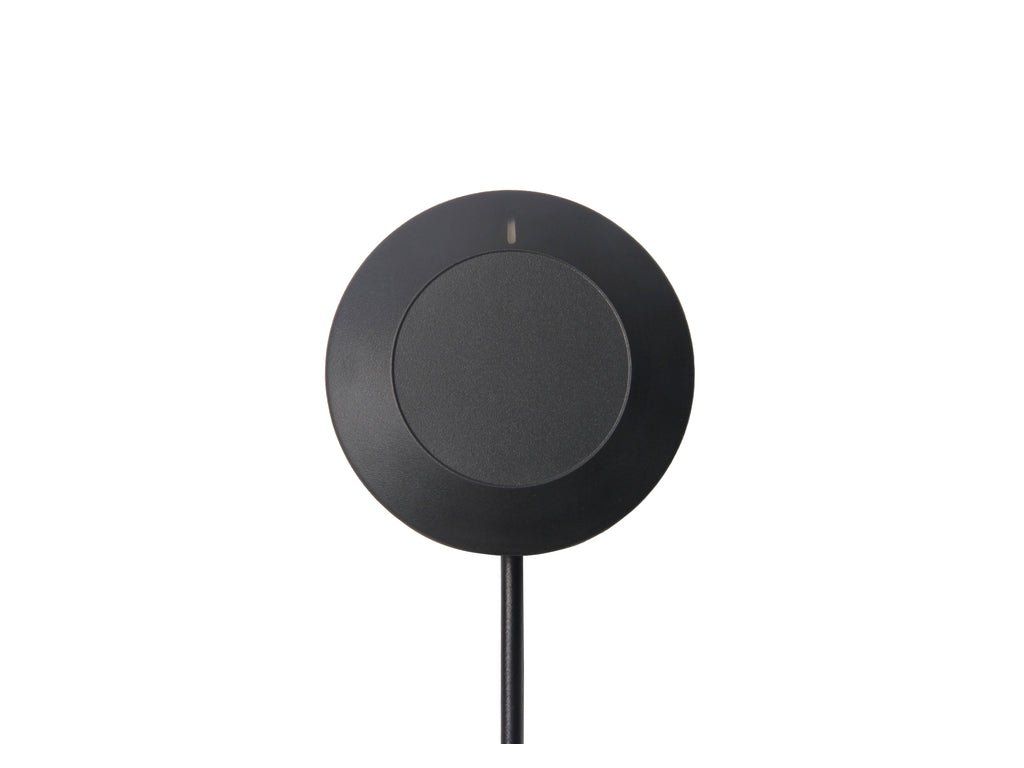

GPS-Modul Holybro M10 V2 Standard

Produktdetailbeschreibung

GPS-Modul Holybro M10 V2 Standard

Das Holybro M10 V2 GPS-Modul nutzt Multi-Konstellations-GNSS auf Basis des u-blox M10 Empfängers und verfolgt gleichzeitig GPS, Galileo, GLONASS und BeiDou für eine zuverlässige und präzise Positionsbestimmung. Das V2-Design verfügt über ein robusteres Gehäuse mit IP67-Schutzklasse gegen Wasser und Staub sowie einen integrierten IST8310-Kompass und eine dreifarbige LED-Anzeige. Die hochverstärkende Keramik-Patch-Antenne im Format 25 × 25 mm liefert dank ihres omnidirektionalen Strahlungsdiagramms eine hervorragende Leistung bei flexibler Montage, unterstützt durch eine aktive Antennenschaltung und einen wiederaufladbaren Backup-Akku für schnelle Warmstarts. Diese Standard-Version nutzt einen 10-poligen JST-GH-Stecker, kompatibel mit dem "GPS Module"- bzw. "GPS1"-Eingang des Pixhawk Standard Flight Controllers.

Merkmale:
— U-blox M10 GNSS-Empfänger verfolgt bis zu 4 GNSS-Konstellationen gleichzeitig (GPS, Galileo, GLONASS, BeiDou)
— Integrierter IST8310-Kompass für zuverlässige Kursdaten
— Hochverstärkende Keramik-Patch-Antenne 25 × 25 mm mit omnidirektionalem Strahlungsdiagramm
— IP67-Schutzklasse gegen Wasser und Staub für zuverlässigen Outdoor-Einsatz
— RGB-LED-Anzeige, direkt vom Flight Controller gesteuert
— Wiederaufladbarer Backup-Akku für schnelle Warmstarts
— Hochleistungs-SAW-Filter und zusätzliche RF-Abschirmung für verbesserte Signalqualität
— 10-poliger JST-GH-Stecker, kompatibel mit dem Pixhawk Standard GPS1-Eingang

Spezifikationen:
GNSS-Empfänger: u-blox M10
Gleichzeitige GNSS: Bis zu 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Frequenzbänder: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompass: IST8310
Ausgabeprotokoll: UBX (u-blox), NMEA
Genauigkeit: 1,5 m CEP
Navigations-Updaterate: Bis zu 25 Hz (4 gleichzeitige GNSS)
GNSS-Augmentation: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Standard-Baudrate: 115200
Eingangsspannung: 4,7–5,2 V
Steckertyp: JST-GH 10-polig
Antenne: 25 × 25 × 4 mm Keramik-Patch
Antennengewinn: 1,5 dBi
Antennen-LNA-Gewinn: 22 dB
Stromverbrauch: <200 mA @ 5 V
Betriebstemperatur: -40 °C bis 80 °C
Abmessungen: φ51 mm × 18,5 mm
Gewicht: 36,8 g
IP-Schutzklasse: IP67
Kabellänge: 26 cm (42-cm-Kabel separat erhältlich)
V2-Verbesserungen: Hochleistungs-SAW-Filter, zusätzliche RF-Abschirmung, LNA MAX2659ELT+ RF-Verstärker, wiederaufladbarer Farad-Kondensator, rauscharmer 3,3-V-Regler

Lieferumfang:
1x Holybro M10 V2 GPS-Modul (Standard, 10-polig JST-GH)
