GPS Modul Holybro M10 V2 Secondary

Produktdetailbeschreibung

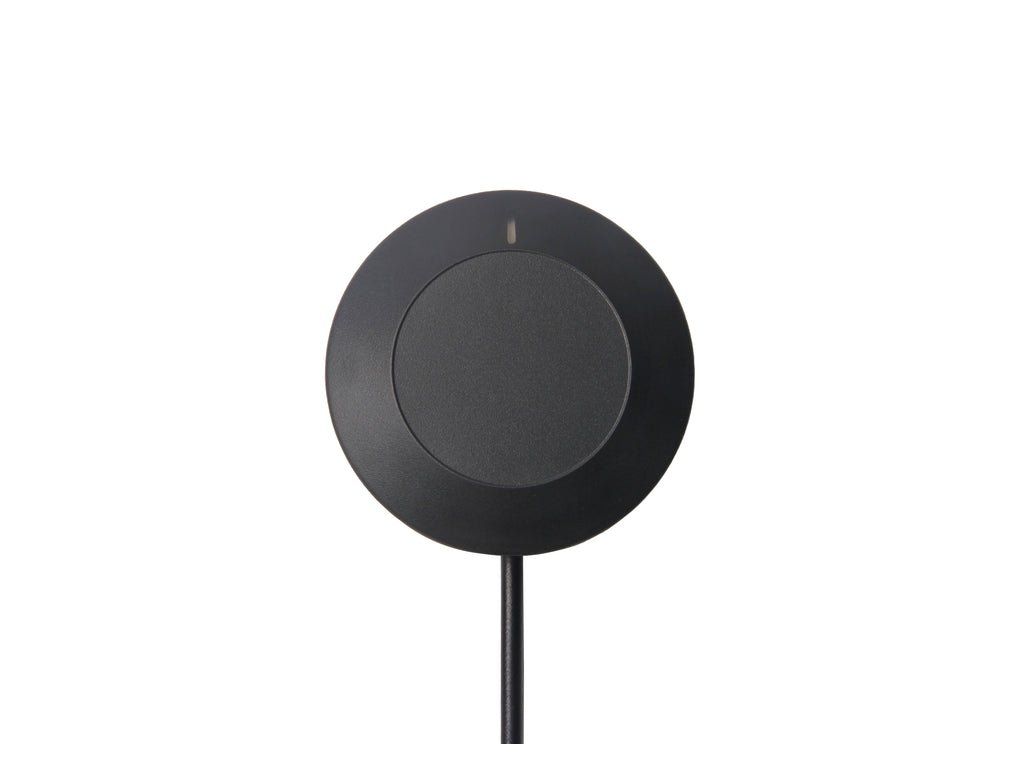

GPS Modul Holybro M10 V2 Secondary

Das Holybro M10 V2 GPS Modul nutzt Multi-Konstellations-GNSS auf Basis des u-blox M10 Empfängers und trackt gleichzeitig GPS, Galileo, GLONASS und BeiDou für eine zuverlässige und präzise Positionsbestimmung. Das V2 Design bietet ein robusteres Gehäuse mit IP67 Schutz gegen Wasser und Staub sowie einen integrierten IST8310 Kompass und eine dreifarbige LED-Anzeige. Die High-Gain 25x25 mm Keramik-Patch-Antenne liefert dank omnidirektionalem Abstrahlverhalten hervorragende Performance und flexible Montage, unterstützt durch eine aktive Antennenschaltung und einen aufladbaren Backup-Akku für schnelle Warmstarts. Diese Secondary-Variante verwendet einen 6-Pin JST-GH Stecker, kompatibel mit dem "UART & I2C"- oder "GPS2"-Eingang des Pixhawk Standard Flight Controllers sowie mit dem GPS2-Port des Cube Flight Controllers.

Features:
— U-blox M10 GNSS Empfänger trackt bis zu 4 GNSS-Konstellationen gleichzeitig (GPS, Galileo, GLONASS, BeiDou)
— Integrierter IST8310 Kompass für zuverlässige Heading-Daten
— High-Gain 25x25 mm Keramik-Patch-Antenne mit omnidirektionalem Abstrahlverhalten
— IP67 Schutz gegen Wasser und Staub für zuverlässigen Outdoor-Einsatz
— RGB LED-Anzeige, direkt vom Flight Controller gesteuert
— Aufladbarer Backup-Akku für schnelle Warmstarts
— Hochleistungs-SAW-Filter und zusätzliche RF-Abschirmung für bessere Signalqualität
— 6-Pin JST-GH Stecker kompatibel mit Pixhawk GPS2 und dem GPS2-Port des Cube Flight Controllers

Spezifikationen:
GNSS Empfänger: u-blox M10
Gleichzeitige GNSS: Bis zu 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Frequenzbänder: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompass: IST8310
Ausgabeprotokoll: UBX (u-blox), NMEA
Genauigkeit: 1,5 m CEP
Navigations-Update-Rate: Bis zu 25 Hz (4 gleichzeitige GNSS)
GNSS-Augmentation: EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Standard-Baudrate: 115200
Eingangsspannung: 4,7–5,2 V
Steckertyp: JST-GH 6-Pin
Antenne: 25 x 25 x 4 mm Keramik-Patch
Antennengewinn: 1,5 dBi
Antennen-LNA-Gain: 22 dB
Stromverbrauch: <200 mA @ 5 V
Betriebstemperatur: -40 °C bis 80 °C
Abmessungen: φ51 mm x 18,5 mm
Gewicht: 36,8 g
IP-Schutzart: IP67
Kabellänge: 26 cm (42 cm Kabel separat erhältlich)
V2 Verbesserungen: Hochleistungs-SAW-Filter, zusätzliche RF-Abschirmung, LNA MAX2659ELT+ RF-Verstärker, aufladbarer Farad-Kondensator, rauscharmer 3,3 V Regler

Lieferumfang:
1x Holybro M10 V2 GPS Modul (Secondary, 6-Pin JST-GH)
