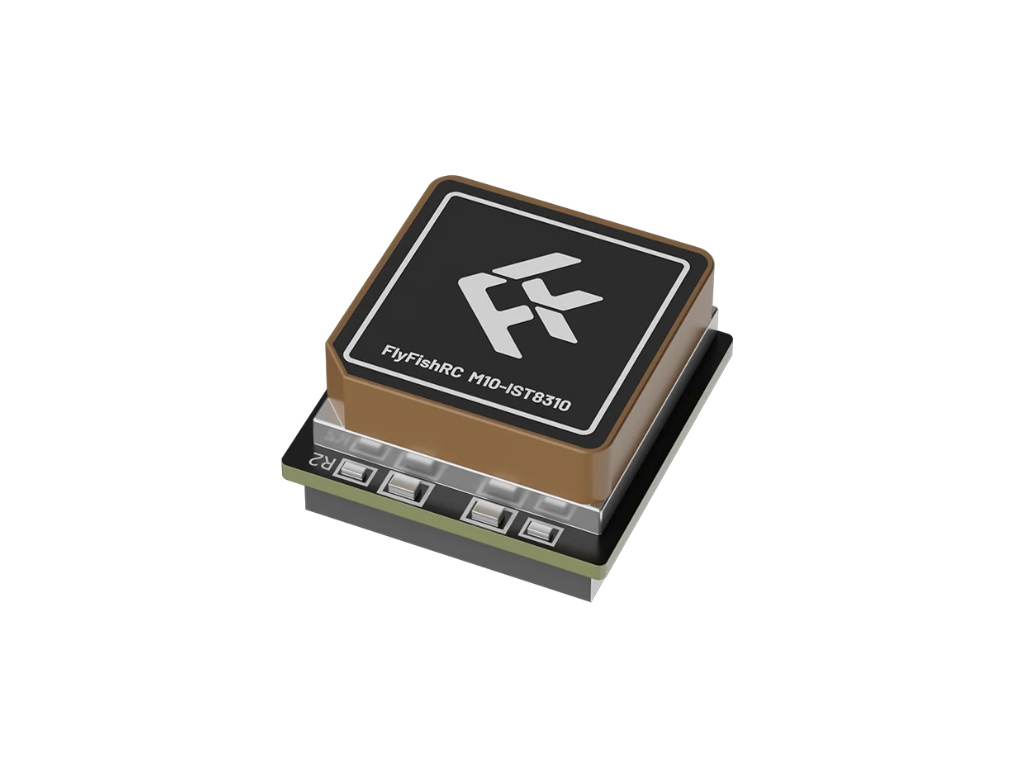

GPS-Modul FlyFishRC M10 mit Kompass (IST8310)

Produktdetailbeschreibung

GPS-Modul FlyFishRC M10 mit Kompass (IST8310)

Das FlyFishRC M10-IST8310 GPS-Modul ist ein kompaktes, hochpräzises Navigationsmodul mit einem GPS-Chip der u-blox M10-Serie und einem integrierten IST8310-Magnetometer für genaue Positionsbestimmung und Azimut-Heading. Die 18 × 18 mm große RHCP-Keramik-Patch-Antenne sorgt für zuverlässigen Satellitenempfang, während die Multi-Konstellations-Unterstützung und die Updaterate von 10 Hz eine stabile Navigationsleistung liefern. Entwickelt für FPV-Drohnen, Multirotor, Flächenflugzeuge und andere RC-Modelle.

Features:
- Integriertes IST8310-Magnetometer für präzises Kompass-Heading
- GPS-Chip der u-blox M10-Serie für stabile Satelliten-Positionsbestimmung
- 18 × 18 mm RHCP-Keramik-Patch-Antenne für zuverlässigen Signalempfang
- Unterstützt GPS, GLONASS, BeiDou, Galileo, SBAS und QZSS
- Multi-Konstellations-Positionsbestimmung mit bis zu 32 Navigationssatelliten
- Updaterate von 10 Hz für reaktionsschnelle Navigationsdaten
- Kompaktes Design für FPV-Drohnen und RC-Modelle
- UART-GPS-Kommunikation und I²C-Kompass-Schnittstelle

Spezifikationen:
GPS-Chip: u-blox M10050 (M10-Serie)
Magnetometer: IST8310
Eingangsspannung: 3,3–5 V
Empfangsfrequenzen: GPS L1, GLONASS L1, BeiDou B1, Galileo E1, SBAS L1, QZSS L1
Betriebsmodus: Kombinierte Positionsbestimmung GPS + BeiDou + Galileo + QZSS + SBAS
Empfangskanäle: 72
Maximale Navigationssatelliten: bis zu 32
Ausgabeprotokoll: UART (u-blox), I²C (Magnetometer)
Baudrate: 115200 bps
Updaterate: 10 Hz
Geschwindigkeitsgenauigkeit: 0,05 m/s
Horizontale Positionsgenauigkeit: 1,5 m (2D, freier Himmel)
Zeitgenauigkeit: 30 ns
Empfangsempfindlichkeit: Tracking −162 dBm, Acquisition −160 dBm
Maximale Höhe: 50.000 m
Maximale Geschwindigkeit: 500 m/s
Maximale Beschleunigung: 4G
GPS-Pin-Belegung: RX/TX (UART)
Kompass-Pin-Belegung: SDA/SCL (I²C)
Größe der GPS-Patch-Antenne: 18 × 18 mm
Abmessungen: 20 × 20 × 11 mm
Gewicht: 9 g

Lieferumfang:
1x FlyFishRC M10-IST8310 GPS-Modul
1x GPS-Anleitung
