FPV Thermal Camera Pilotix T256 CVBS+USB (4mm)

Detaillierte Produktbeschreibung

FPV-Wärmebildkamera Pilotix T256 CVBS+USB (4 mm)

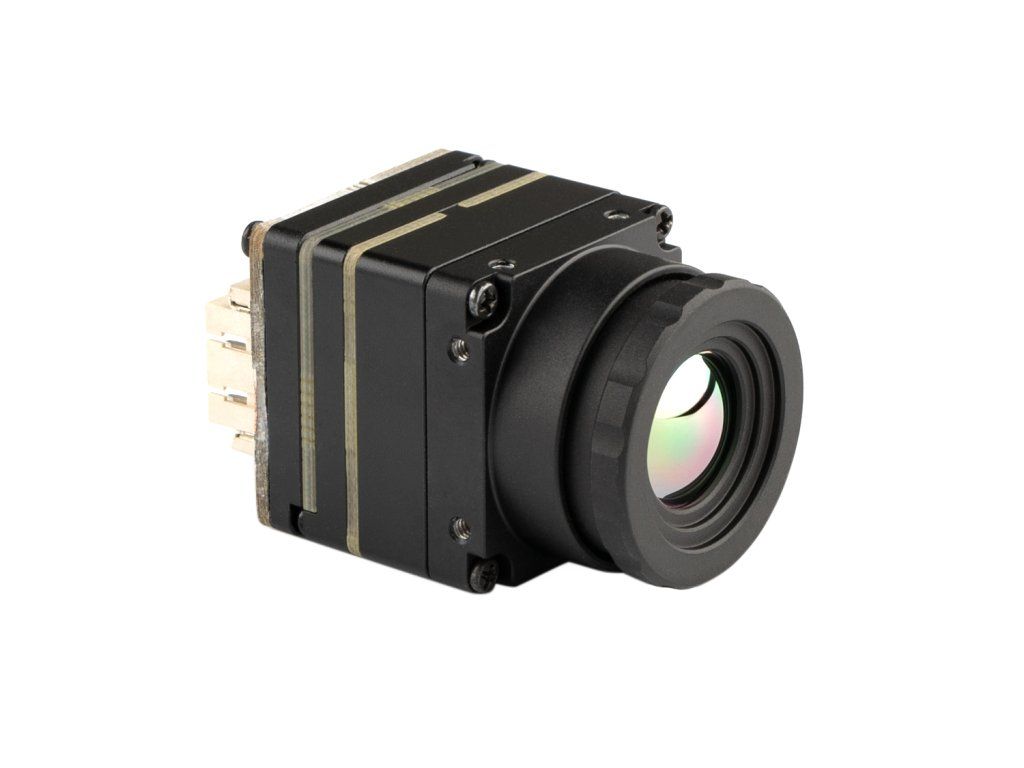

Die Pilotix T256 CVBS+USB (4 mm) ist eine kompakte, ungekühlte Wärmebildkamera, die für FPV-Drohnen, Robotik, industrielle Inspektionen und die Integration in eingebettete Systeme entwickelt wurde. Sie basiert auf einem hochempfindlichen Vanadiumoxid-Infrarotdetektor und liefert zuverlässige Wärmebilder bei schlechten Sichtverhältnissen wie Dunkelheit, Nebel, Rauch oder in komplexem Gelände.

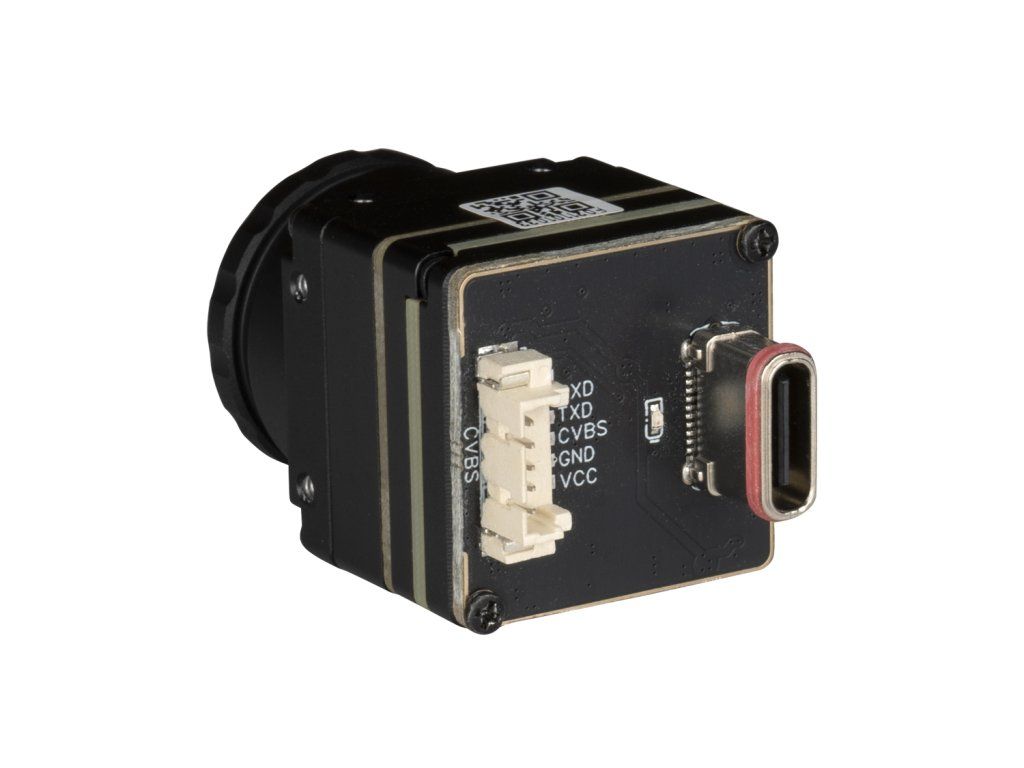

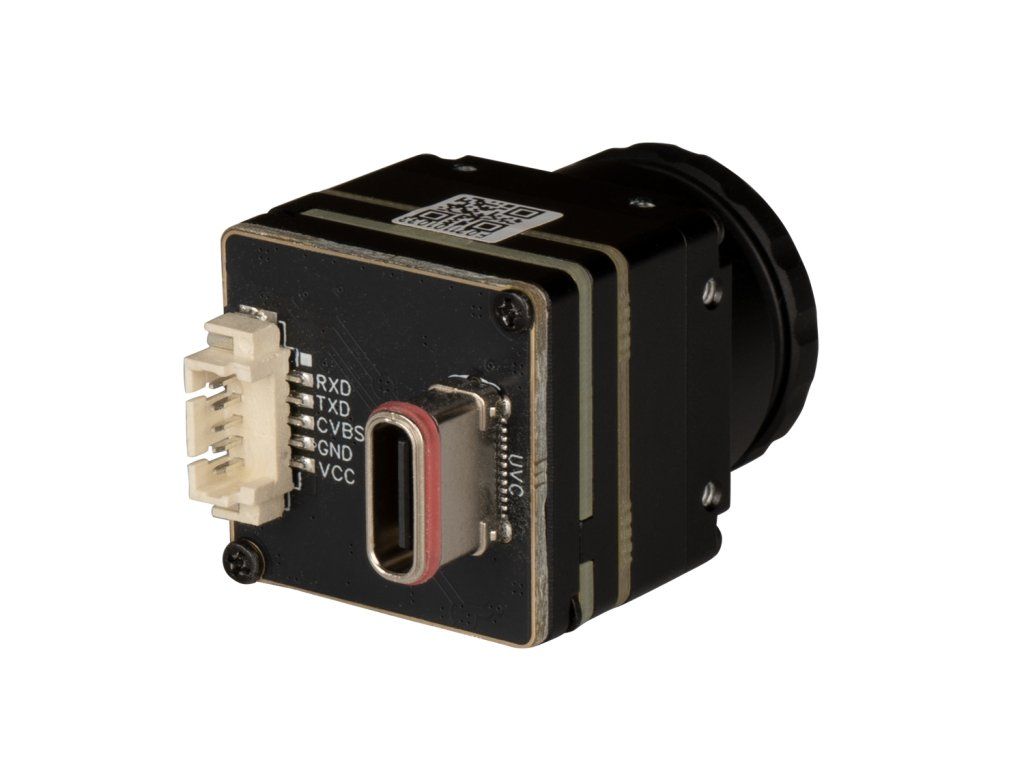

Dieses Modul kombiniert einen analogen CVBS-Ausgang für den direkten Einsatz mit herkömmlichen FPV-Systemen und einen digitalen USB-Ausgang für den Anschluss an Bordcomputer, Aufzeichnungsgeräte oder fortschrittliche Bildverarbeitungsplattformen. Diese Dual-Ausgangs-Funktionalität ermöglicht die gleichzeitige Echtzeit-Steuerung und Datenerfassung, wodurch sich die Kamera für Suchaktionen, technische Inspektionen, autonome Systeme und kundenspezifische UAV-Projekte eignet.

Das 4-mm-Objektiv bietet einen ausgewogenen Blickwinkel, der sich sowohl für die Navigation als auch für die Zielbeobachtung eignet und einen praktischen Kompromiss zwischen Bildfeldabdeckung und Erkennungsdetail darstellt.

Merkmale:
- 256×192 thermische Auflösung für detaillierte Wärmebildgebung
- Hohe thermische Empfindlichkeit mit 25 mK NETD
- Analoger CVBS- und USB-Dual-Videoausgang
- Kompatibel mit analogen FPV-Übertragungssystemen
- Unterstützt mehrere Farbpaletten für die Wärmebildanzeige
- Stufenloser digitaler Zoom von 1,0× bis 8,0×
- Bildspiegelung in verschiedenen Ausrichtungen
- Kompaktes, leichtes Design für den Einbau in Drohnen
- Geeignet für den Einsatz in rauen Umgebungen

Technische Daten:

Detektortyp: Ungekühlter Infrarot-Focal-Plane-Detektor mit Vanadiumoxid
Auflösung: 256x192
Objektiv: 4 mm
Effektive Bildrate: 25/50 Hz
Pixelabstand: 12 μm
Sichtfeld: H ≈ 41,96° × V ≈ 32,18° × D ≈ 51,28°
Spektralband: 8–14 μm
Rauschäquivalente Temperaturdifferenz (NETD): 25 mK bei 25 °C, F#1,0, 25 Hz
Thermische Zeitkonstante: <12 ms

Bildanpassung:
Ungleichmäßigkeitskorrektur: Shutter-Korrektur/shutterlose Algorithmuskorrektur
Helligkeit/Kontrastanpassung: 0~100, optional
Polarität/Palette: Weiß-heiß/Schwarz-heiß/Verschiedene Paletten werden unterstützt
Digitalzoom: 1,0–8,0-facher stufenloser Zoom (Schrittweite: 0,1)
Bildspiegelung: Vertikal/Horizontal/Diagonal

Elektrische Parameter:
Analoges Video: PAL/NTSC
Digitales Video: DVP/BT656/USB2.0
Kommunikationsschnittstelle: UART/I2C/USB2.0
Stromversorgungseingang: 5 V
Typische Leistungsaufnahme des USB-Ausgangs bei 25 °C: <0,35 W

Physikalische Eigenschaften:
Gewicht (ohne Objektiv): <7 g

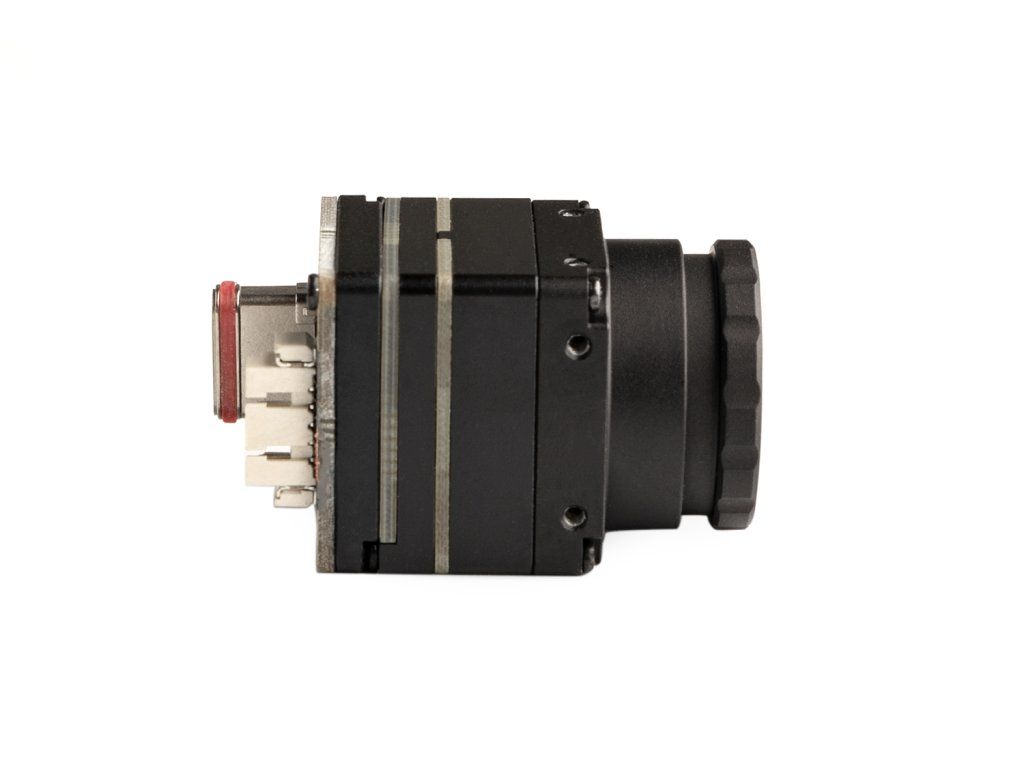

Abmessungen (ohne Objektiv): 21 x 21 x 10,3 mm

Umgebungsanpassung:
Betriebstemperatur: -40 °C bis +80 °C
Lagertemperatur: -50 °C bis +85 °C
Luftfeuchtigkeit: 5 %–95 %, nicht kondensierend
Vibration: 6,06 g, zufällige Vibration, alle Achsen
Stoßfestigkeit: 80 g, 4 ms, endgültige Sägezahnspitzenwelle, drei Achsen und sechs Richtungen

Lieferumfang:

1x FPV-Wärmebildkamera Pilotix T256 CVBS+USB (4 mm)
1x Schnittstellenkabel
