FPV Thermal Camera HobbyDrone Mini2 256x192

Detaillierte Produktbeschreibung

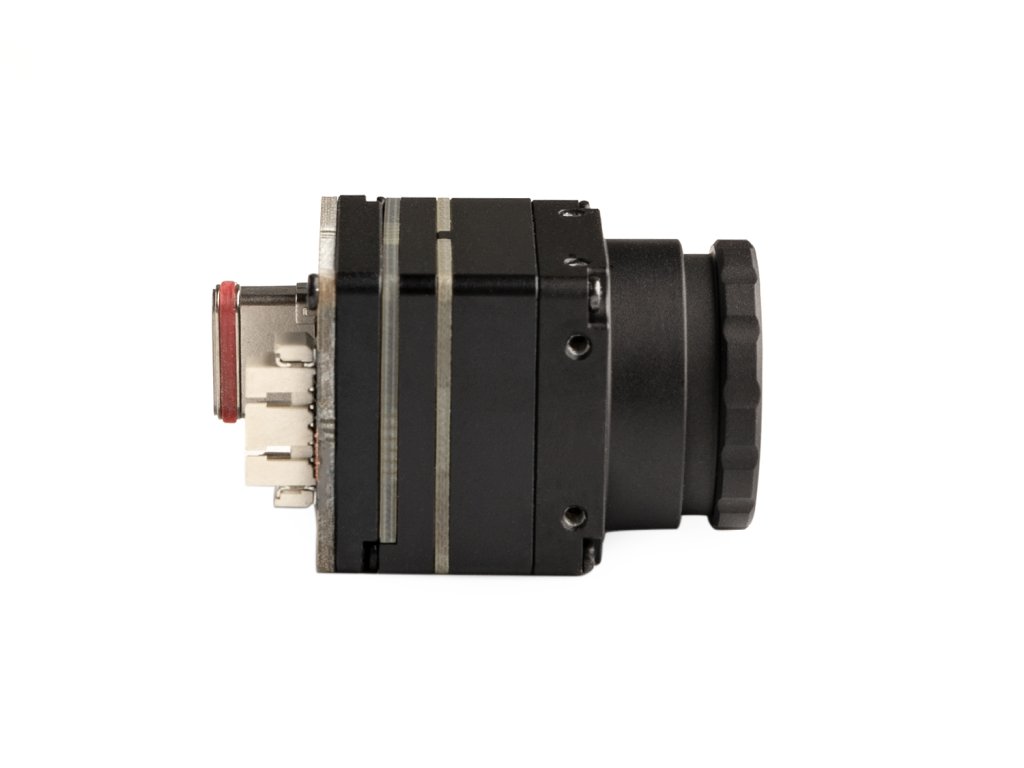

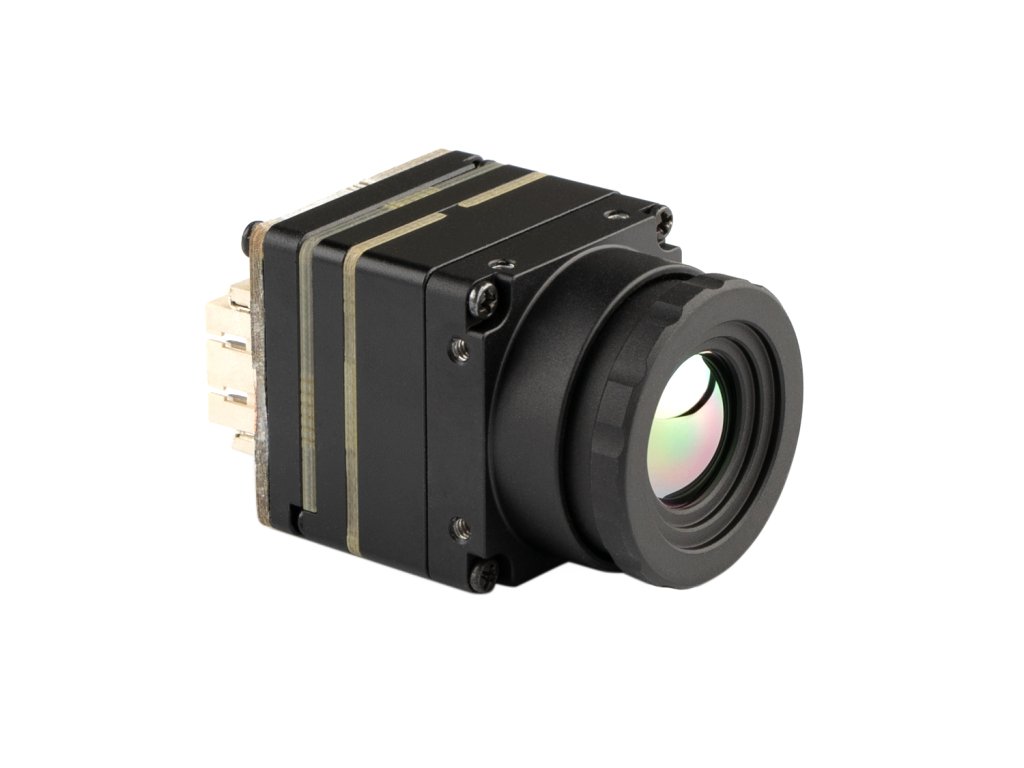

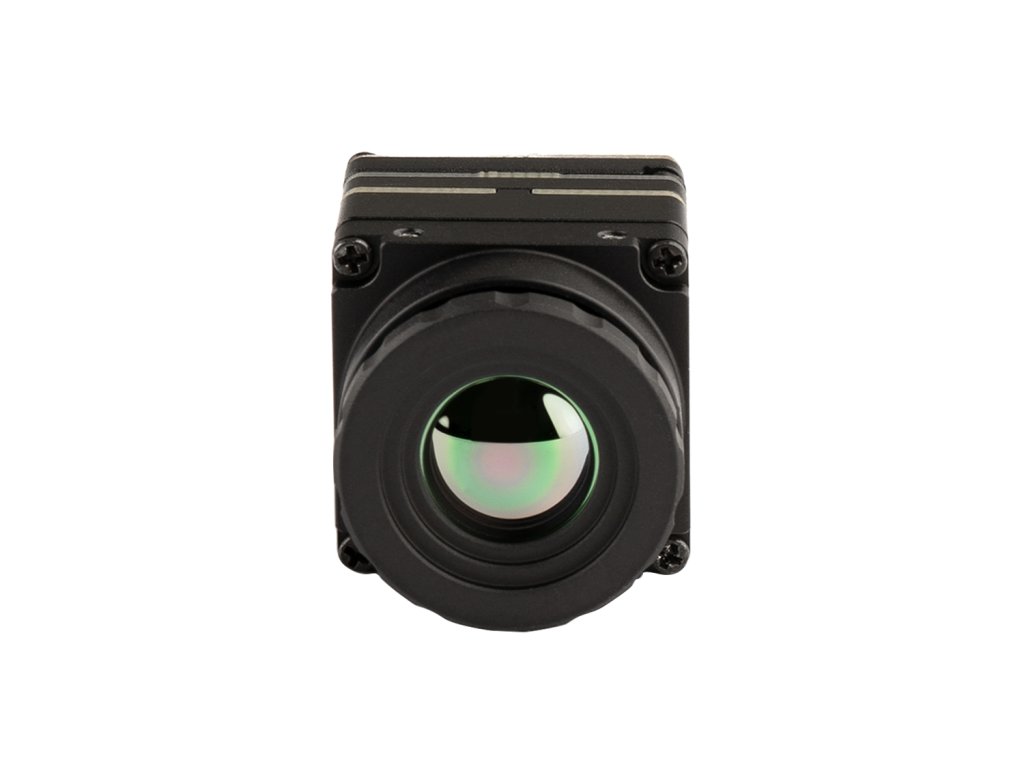

FPV-Wärmebildkamera HobbyDrone Mini2 256x192

Die HobbyDrone Mini2 ist ein kompaktes, ungekühltes Infrarot-Wärmebildkameramodul mit einem hochempfindlichen Vanadiumoxid-Detektor. Mit einer Auflösung von 256x192 und einem NETD von 25 mK liefert sie auch in kontrastarmen Umgebungen klare Wärmebilder. Entwickelt für FPV- und Embedded-Anwendungen, bietet es eine flüssige Videoausgabe, mehrere Farbpaletten und eine hervorragende Anpassungsfähigkeit an anspruchsvolle Umgebungen. Einer der Hauptvorteile dieses Moduls ist seine Architektur mit zwei Videoausgängen, die sowohl analoge (PAL/NTSC) als auch digitale (USB 2.0 / MIPI / DVP / BT656) Ausgänge unterstützt. Das bedeutet, dass die Kamera gleichzeitig in herkömmlichen analogen FPV-Systemen betrieben werden kann und gleichzeitig digitale Verarbeitungsplattformen versorgt. Im Vergleich zu Wärmebildkameras mit einem einzigen Ausgang erhöht dies die Flexibilität des Systems und das Integrationspotenzial erheblich. Der entscheidende Vorteil liegt hier in der praktischen Anwendbarkeit: Ein Ausgang kann für das Echtzeit-FPV-Steuern oder die Übertragung genutzt werden, während der zweite digitale Ausgang für Aufzeichnungen, KI-Verarbeitung, Telemetrieanalyse oder die Integration in eingebettete Systeme verwendet werden kann. Dies macht die Mini2 vielseitiger für Drohnen, Robotik, Inspektionswerkzeuge und Multisystem-Konfigurationen, bei denen die parallele Datennutzung wichtig ist.

Funktionen:

- Ungekühlter IR-Focal-Plane-Array-Sensor mit Vanadiumoxid für stabile Wärmedetektion
- Hochauflösende Wärmebildgebung mit 256 × 192 Pixeln und 12 μm Pixelabstand
- Gleichmäßige Bildrate von 25/50 Hz mit schneller Reaktionszeit von <12 ms
- Unterstützt Weiß-Heiß-, Schwarz-Heiß- und mehrere Farbpaletten
- 1,0–8,0-facher stufenloser Digitalzoom und Bildspiegelungsoptionen
- Zwei Korrekturalgorithmen: Shutter- und Shutter-less-Modus
- Zwei Videoausgänge: Analog (PAL/NTSC) + Digital (USB 2.0 / MIPI / DVP / BT656)
- Leichtes, kompaktes Modul für flexible Integration
- Großer Betriebstemperaturbereich und hohe Vibrations- und Stoßfestigkeit

Technische Daten:

Übersicht:
Detektortyp: Ungekühlter Infrarot-Fokalebenen-Detektor aus Vanadiumoxid
Auflösung: 256 × 192
Effektive Bildrate: 25/50 Hz
Pixelabstand: 12 μm
Sichtfeld (FOV): H≈40,0°, V≈30,4°, D≈49°
Spektralbereich: 8–14 μm
Rauschäquivalente Temperaturdifferenz (NETD): 25 mK bei 25 °C, F#1,0, 25 Hz
Thermische Zeitkonstante: <12 ms

Bildanpassung:

Ungleichmäßigkeitskorrektur: Shutter-Korrektur/shutterlose Algorithmuskorrektur
Helligkeit/Kontrastanpassung: 0–100, optional
Polarität/Palette: Weiß-heiß/Schwarz-heiß/Verschiedene Paletten unterstützt
Digitalzoom: 1,0–8,0-facher stufenloser Zoom (Schrittweite: 0,1)
Bildspiegelung: Vertikal/Horizontal/Diagonal

Elektrische Parameter:

Analoges Video: PAL/NTSC
Digitales Video: DVP/BT656/USB 2.0/MIPI

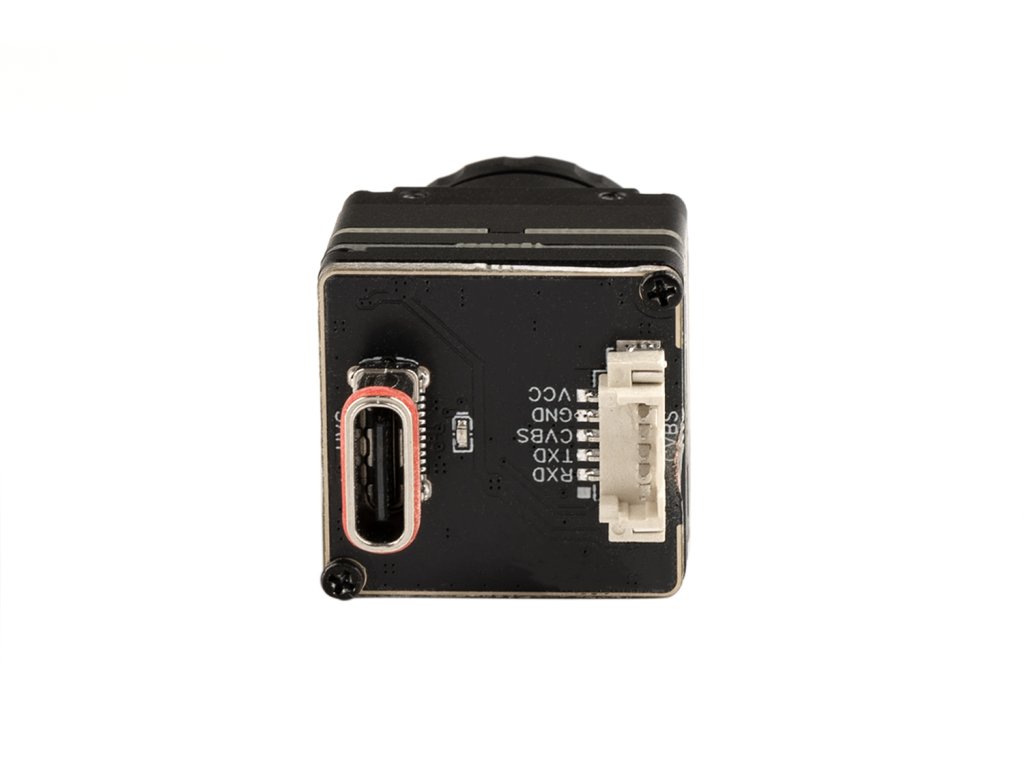

Kommunikationsschnittstelle: UART/I2C/USB 2.0
Stromversorgungseingang: 5 V
Typische Leistungsaufnahme des USB-Ausgangs bei 25 °C: <0,35 W

Physikalische Eigenschaften:

Gewicht (ohne Objektiv): <7 g
Abmessungen (ohne Objektiv): 21 x 21 x 10,3 mm

Umgebungsanpassung:

Betriebstemperatur: -40 °C bis +80 °C
Lagertemperatur: -50 °C bis +85 °C
Luftfeuchtigkeit: 5 %–95 %, nicht kondensierend
Vibration: 6,06 g, zufällige Vibration, alle Achsen
Stoßfestigkeit: 80 g, 4 ms, endgültige Sägezahnspitzenwelle, drei Achsen und sechs Richtungen

Dokumentation herunterladen

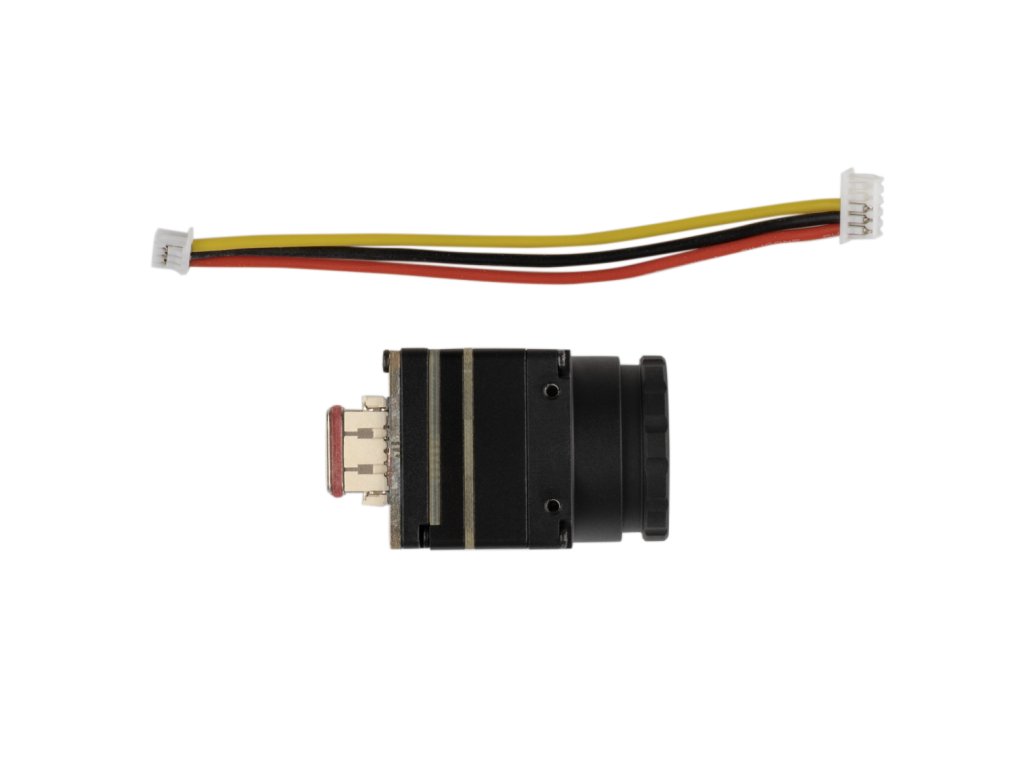

Lieferumfang:

1x FPV-Wärmebildkamera HobbyDrone Mini2 256x192
1x Schnittstellenkabel
