Flight Controller CUAV 7 nano V2 mit PDB

Produktdetailbeschreibung

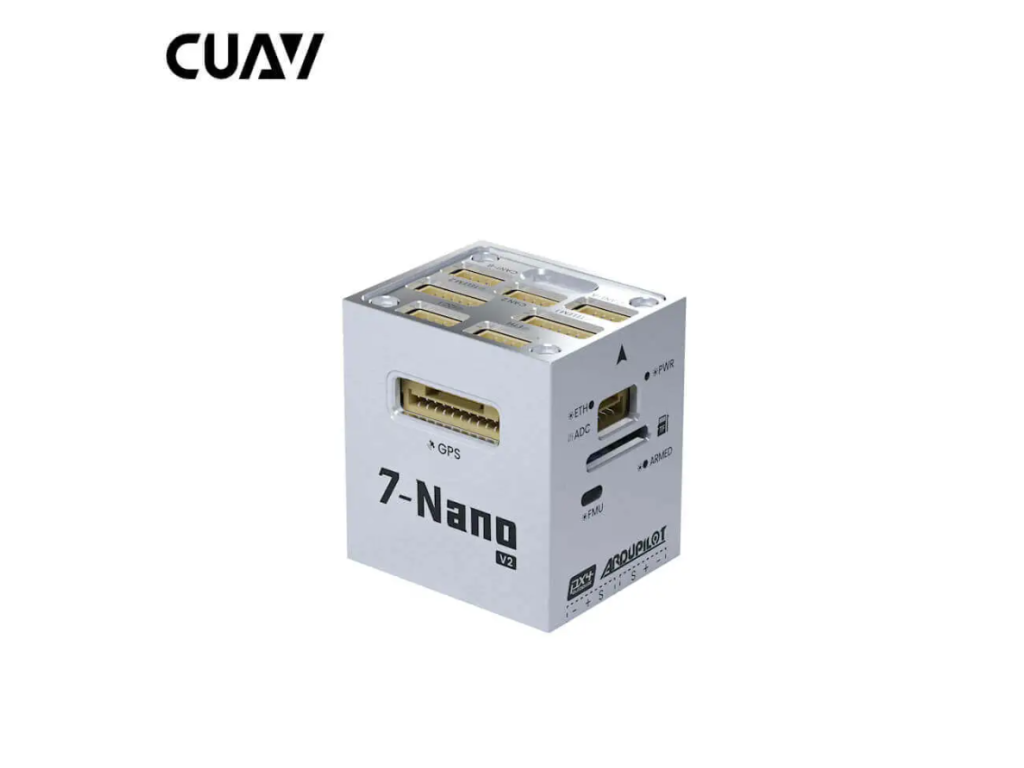

Flight Controller CUAV 7 Nano V2 mit PDB

Der CUAV 7 Nano V2 mit PDB ist ein kompakter, hochintegrierter Flight Controller für platzbeschränkte UAV-Plattformen wie FPV-Drohnen und Micro-Helikopter. Angetrieben von einem fortschrittlichen H7-Prozessor und ausgestattet mit redundanten Sensoren, liefert er eine zuverlässige und präzise Flugsteuerung. Das mitgelieferte PDB-Modul sorgt für eine effiziente Stromverteilung und -überwachung und macht ihn zu einer Komplettlösung für moderne unbemannte Systeme.

Features:
- Ultrakompaktes und leichtes Design, ideal für enge Builds und Micro-Plattformen
- Leistungsstarker High-Speed-Prozessor für ruhige und stabile Flugleistung
- Doppelt redundantes IMU-System für mehr Zuverlässigkeit und Flugsicherheit
- Fortschrittlicher störungsresistenter Kompass für präzise Positionierung
- Hochpräziser temperaturgeregelter Taktgeber für verbesserte Sensorstabilität
- Flexible PWM-Ausgangskonfiguration für breite Kompatibilität mit Peripheriegeräten
- Integrierte Ethernet-Schnittstelle für Hochgeschwindigkeits-Datenkommunikation
- Breite Kompatibilität mit gängigen Flight-Control-Firmware-Ökosystemen
- Integriertes Power Distribution Board zur Vereinfachung von Verkabelung und Strommanagement

Spezifikationen:
Flight Controller (FC):
Prozessor: STM32H753 (480 MHz, 2 MB Flash)
IMU: IIM-42652 / BMI088 (doppelt redundant)
Kompass: IST8310
Barometer: ICP-20100 / BMP581
PWM-Ausgänge: 14 (3,3 V / 5 V konfigurierbar)
I2C: 3
RC-Eingang: 1 (PPM / SBUS / DSM)
RSSI: PWM oder 3,3 V analog
CAN-Bus: 2
GPS-Port: 1
Safety Switch: 1
ADC: ADC 3,3 V / 6,6 V
USB: Type-C
Ethernet: 1
Nennspannung: 4,5 – 5,5 V
USB-Spannung: 4,75 – 5,25 V
Servo-Spannung: 0 – 10 V
Betriebstemperatur: -20 °C bis +85 °C
Luftfeuchtigkeit: 5 % – 95 % (nicht kondensierend)
Abmessungen: 30,75 × 31,80 × 25,75 mm
Gewicht: 33,8 g

PDB (Power Distribution Board):
Eingangsspannung: 12 – 70 V (3–16S)
Stromerfassung: bis zu 79,2 A
BEC-Ausgang: 5,3 V / 4 A
Spannungsgenauigkeit: ±0,2 V
Stromgenauigkeit: ±0,5 A
Ausgänge: 6 Stromverteilungskanäle
Stecker: XT60 / GH1.25 6-Pin
Gewicht: 17 g

Lieferumfang:
1x CUAV 7 Nano V2 Flight Controller
1x 7 Nano V2 Power Distribution Board
1x Kabelsatz
1x Montagematerial-Set
