FC Pilotix F405 V3 ICM42688
Artikelnummer: 5447Produktdetailbeschreibung
Der Pilotix F405 ICM42688 V3 ist ein funktionsreicher FPV-Flugcontroller, der auf dem STM32F405 MCU und dem hochleistungsfähigen ICM42688-P-Gyroskop basiert, das über SPI verbunden ist. Mit Betaflight-Firmware und dem PILOTIXF405V3-Target ausgestattet, wiegt diese 36 × 36 mm große Platine nur 9,6 g und verfügt über duale BEC-Ausgänge (5V/2,5A und 9V/2,5A), ein integriertes Barometer, Magnetometer und analoges OSD.
Hauptmerkmale
- ✓ICM42688-P-Gyroskop — hochpräziser Sensor mit SPI-Verbindung und integriertem Beschleunigungsmesser
- ✓Duale BEC-Ausgänge — 5V/2,5A und 9V/2,5A zur Stromversorgung von Peripheriegeräten
- ✓Umfassende Sensorausstattung — SPL06-Barometer und integriertes Magnetometer
- ✓5 UART-Anschlüsse — umfangreiche Konnektivität für Empfänger, GPS und Peripheriegeräte
- ✓Bidirektionales DShot — unterstützt RPM-Filterung mit DShot150 bis DShot1000
- ✓Breite Empfängerkompatibilität — SBUS, CRSF, ELRS, TBS Crossfire, DSMX und mehr
- ✓Duale analoge Videoeingänge — mit analogem OSD und Composite-Videoausgang
- ✓USB Typ-C — moderne Konnektivität mit DFU-Taste für einfaches Flashen
Der Flugcontroller verwendet das Standard-Lochmuster 30,5 × 30,5 mm
Produktdetails
| Modell | F405 ICM42688 V3 |
|---|---|
| SKU | 5447 |
MCU
| FC MCU | STM32F405 |
|---|---|
| Firmware-Ziel | PILOTIXF405V3 |
| Firmware-Unterstützung | Betaflight |
| OSD-Typ | Analoger OSD |
Sensoren
| Gyroskop | ICM42688-P |
|---|---|
| Gyro-Verbindung | SPI |
| Anzahl der Gyroskope | 1 |
| Beschleunigungssensor | Eingebaut |
| Barometer | SPL06 |
| Magnetometer | Eingebaut |
Elektrische Spezifikationen
| BEC | 5 V @ 2.5 A, 9 V @ 2.5 A |
|---|
Schnittstellen
| Motorsteuerungsausgänge | 4 |
|---|---|
| ESC-Protokolle | PWM, OneShot125, Multishot, DShot150, DShot300, DShot600, DShot1000, OneShot42, Brushed |
| Bi-direktionales DShot | ja |
| Empfängerprotokoll | SBUS, CRSF, ELRS, FrSky, Futaba, Flysky, TBS Crossfire, DSMX |
| DFU-Taste | ja |
| I2C-Port | 1 |
| LED-Streifen-Ausgang | ja |
| SD-Kartensteckplatz | nein |
| UART-Ports | 5 |
| Summenlautsprecherausgang | ja |
| USB-Anschluss | USB Type C |
| Videoeingänge | 2 |
| Videoeingang | Analog |
| Videoausgabe | Analog |
Mechanische Spezifikationen
| Abmessungen | 36 x 36 mm |
|---|---|
| Montage | 30,5 x 30,5 mm (M3) |
| Gewicht | 9.6g |
Betriebsbedingungen
| Luftfeuchtigkeitsbereich | 20-95% RH (kein Kondensat) |
|---|---|
| Betriebstemperatur | -20 - 40 °C |
| Lagertemperatur | -30 - 50 °C |
Allgemein

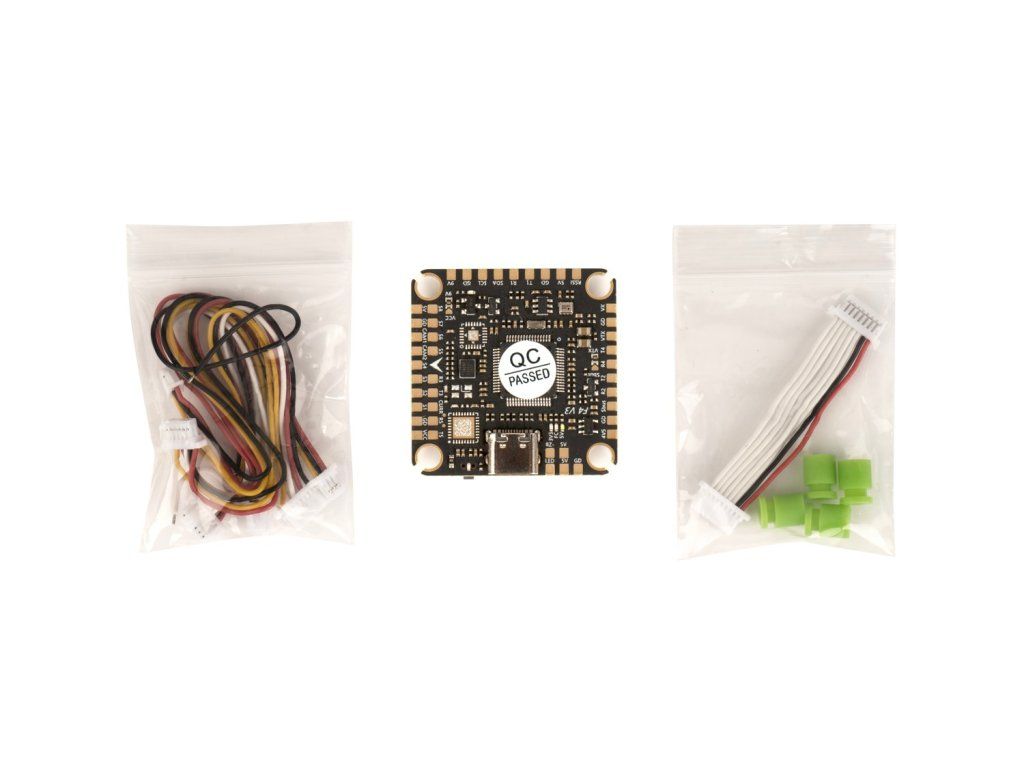

| Lieferumfang | Kabelsatz, Stoßdämpfende Kugeln (4x) |
|---|---|
| Garantie | 2 Jahre |
Schaltplan
Zusätzliche Parameter
| Kategorie: | FPV-Drohne FC |
|---|---|
| Garantie: | 2 Jahre |
| Gewicht: | 0.11 kg |
| EAN: | 5060491868126 |
| Montagegröße: | 30.5x30.5 mm |
| Stromversorgung: | 3-6 S |
| Dauerstrom: | 60 A |
| Prozessortyp: | F405 |
