Receiver Pilotix for Fiber module digital (80km)

Description détaillée du produit

Récepteur Pilotix pour module fibre optique numérique (80 km)

Le récepteur de module fibre optique numérique Pilotix est un récepteur vidéo et de données compact pour drones conçu pour les systèmes de transmission longue portée par fibre optique. Il offre une vidéo haute définition avec une faible latence tout en prenant en charge les données de contrôle CRSF/SBUS et l'intégration de télémétrie OSD. Conçu pour une installation facile et une compatibilité avec les contrôleurs de vol populaires, il assure une communication full-duplex stable sur des liaisons fibre monomode jusqu'à 80 km.

Caractéristiques :
- Conception ultra-compacte pour une intégration facile dans les systèmes de drones
- Transmission vidéo haute définition avec faible latence
- Prend en charge le codage vidéo H.264 / H.265 configurable
- Compatible avec l'affichage OSD de Betaflight, INAV et ArduPilot
- Communication fibre full-duplex pour un transfert de données fiable
- Prend en charge les protocoles de contrôle numériques CRSF et SBUS
- Motifs de montage standard pour une installation rapide
- Interface de prise DJI côté ciel pour une connexion sans soudure
- Interface extensible pour caméras infrarouges ou modules sans fil
- Fonctionnement stable dans des conditions environnementales difficiles

Notes importantes :
- Pour une communication fiable sur des distances allant jusqu'à 9 km, nous recommandons de sélectionner un émetteur-récepteur d'une portée allant jusqu'à 20 km.
- Pour une communication fiable sur des distances de 10 km à 14 km, nous recommandons de sélectionner un émetteur-récepteur d'une portée allant jusqu'à 40 km.
- Pour une communication fiable sur des distances de 15 km à 20 km et plus, nous recommandons de sélectionner un émetteur-récepteur d'une portée allant jusqu'à 60-80 km.
- Les modules de communication fibre optique Pilotix ne sont compatibles qu'avec les émetteurs-récepteurs de la même série. Nous ne garantissons pas la compatibilité et déclinons toute responsabilité quant au bon fonctionnement lors de l'utilisation d'appareils d'autres séries.

Spécifications :
Résolution vidéo : 4K@30fps, 3K@60fps, 1080P@90fps
Débit binaire vidéo : 500 kbps – 20 Mbps
Latence : 45–80 ms
Capteur d'image : 1/2.8"
Distance focale : 2,1 mm
Champ de vision : D 174,2° / H 145,7° / V 80,5°
Ouverture : F/1.45
Méthode de codage : H.264 / H.265 (configurable)
Protocole OSD : MSP OSD
Consommation électrique : 3,2 W
Type de fibre : Fibre monomode
Longueur d'onde de la fibre : 1310 / 1550 nm
Mode duplex : Full-duplex
Format des données : CRSF / SBUS
Distance de transmission : Jusqu'à 80 km

Interfaces :
Interface unité ciel SH1.0 6P
Interface fibre FC
Interface numérique série (protocole CRSF)
Interface d'extension pour modules supplémentaires

Conditions environnementales :
Température de fonctionnement : −40°C à +70°C
Température de stockage : −40°C à +85°C
Humidité : 5–95 % (sans condensation)

Dimensions et poids :
Taille de l'unité principale : 40,2 x 40,2 x 18,6 mm
Taille de la caméra : 19 x 19 x 22,5 mm
Longueur du câble de la caméra : 20 cm
Poids : 45 g (caméra incluse)

Télécharger la documentation

Contenu de l'emballage :

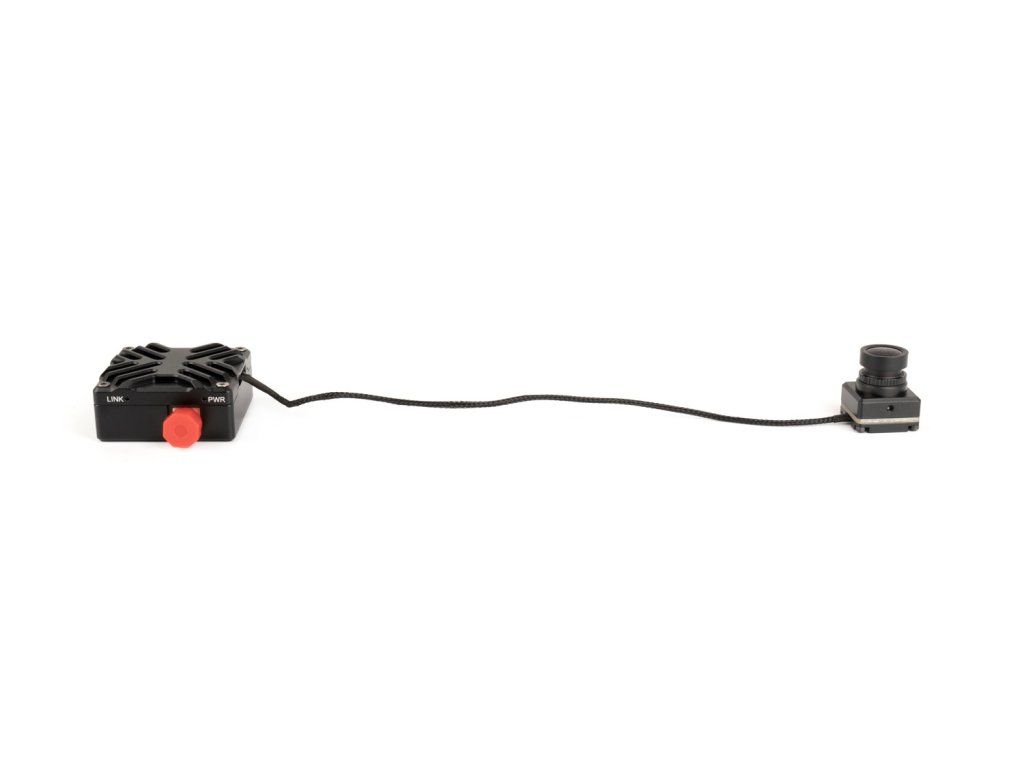

1x Récepteur de module fibre optique numérique Pilotix

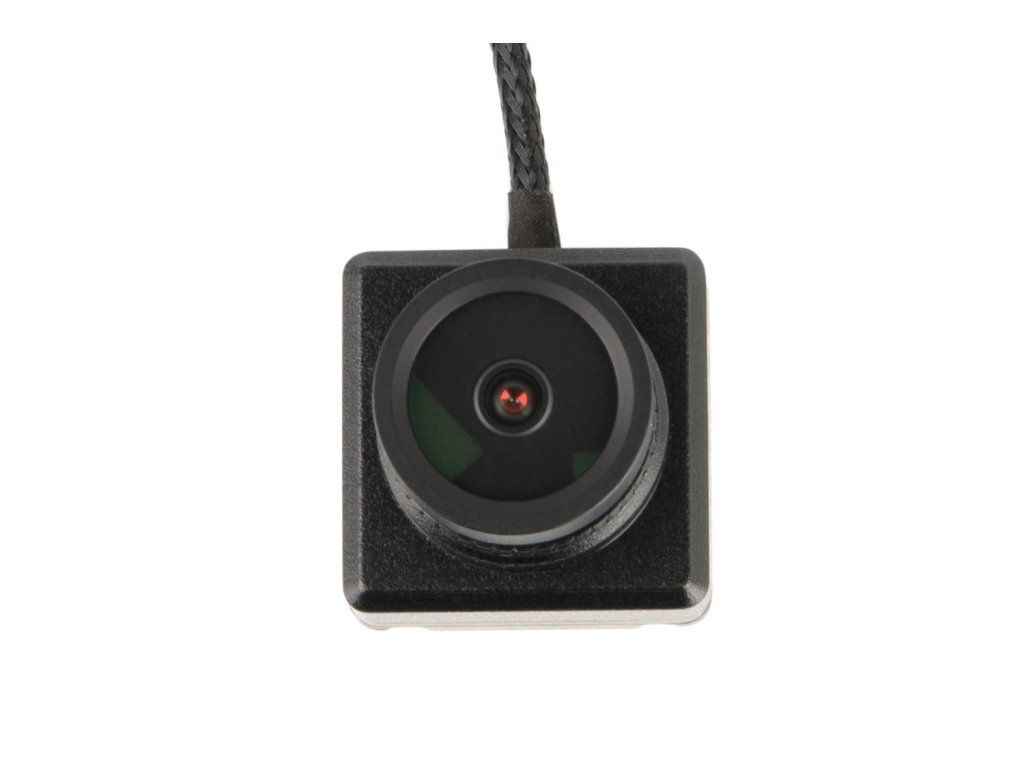

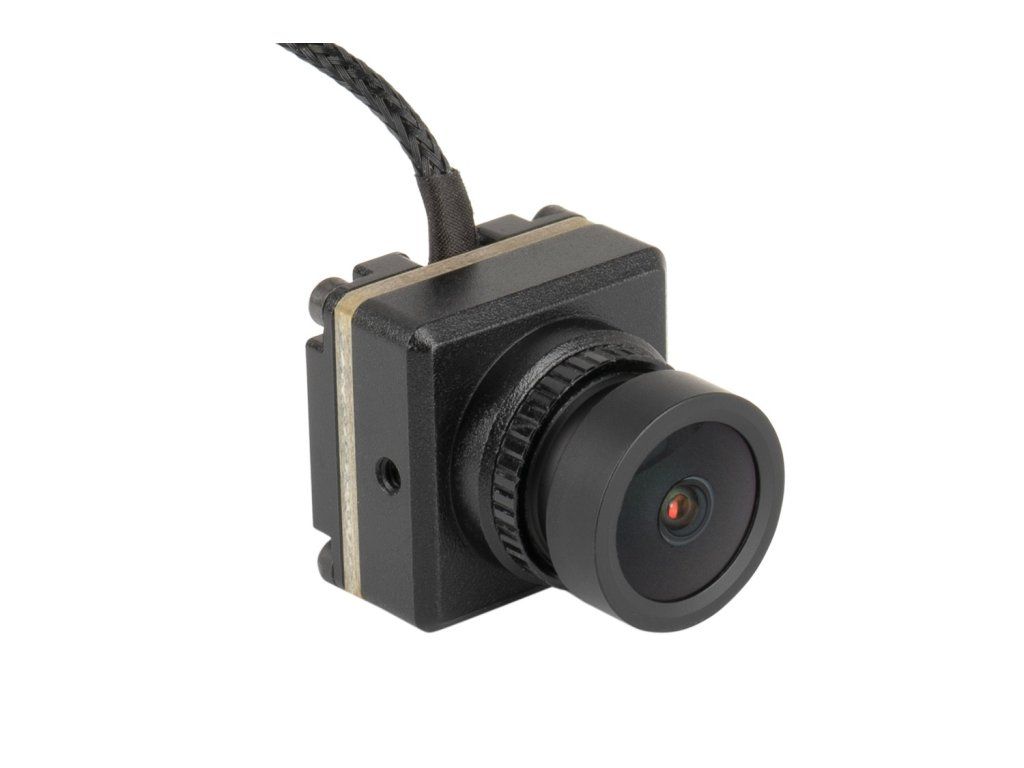

1x Module caméra
1x Câble caméra
