Optic Fiber cable Pilotix G657.A2 fiber 60.5km/roll

Description détaillée du produit

Câble à fibre optique G657.A2 (0,25 mm), 60,5 km / Rouleau

Câble à fibre optique G657.A2 est conçu pour la transmission de données à longue distance et à large bande dans les systèmes où la communication radio est limitée ou indisponible. La fibre offre une transmission de signal stable avec une faible atténuation et convient à une utilisation dans les systèmes de communication par drone, les plateformes robotiques et d'autres applications nécessitant des liaisons fibre optique fiables.

G657.La fibre A2 est conçue avec des performances améliorées en matière de courbure, permettant une transmission de signal stable même à de petits rayons de courbure tout en maintenant une faible perte de signal.

Le câble est fabriqué selon les normes ITU-T G.657 et IEC 60793-2-50 et est optimisé pour la communication optique monomode insensible à la perte par courbure.

Remarques importantes :

- Pour des distances de communication allant jusqu'à 9 km, un émetteur-récepteur de 20 km est recommandé.

- Pour des distances de communication de 10 à 14 km, un émetteur-récepteur de 40 km est recommandé.

- Pour des distances de communication de 15 à 20 km et plus, un émetteur-récepteur de 60 km est recommandé.

- Les modules de communication par fibre optique Pilotix sont compatibles uniquement avec les émetteurs-récepteurs de la même série. La compatibilité avec d'autres séries n'est pas garantie.

Spécifications :

Diamètre du revêtement : 125,0 ± 0,7 μm
Non-circularité du revêtement : ≤ 0,7 %
Diamètre du revêtement : 235 ~ 245 μm
Erreur de concentricité revêtement-revêtement : ≤ 12,0 μm
Non-circularité du revêtement : ≤ 6,0 %
Erreur de concentricité cœur-revêtement : ≤ 0,5 μm
Torsion (rayon) : ≥ 4 m
Coefficient d'atténuation :
- 1310 nm : ≤ 0,35 dB/km
- 1383 nm (après vieillissement H2) : ≤ 0,35 dB/km
- 1460 nm : ≤ 0,25 dB/km
- 1490 nm : ≤ 0,23 dB/km
- 1550 nm : ≤ 0,21 dB/km
- 1625 nm : ≤ 0,23 dB/km
Variation de l'atténuation par rapport à la longueur d'onde :
- 1285~1330nm par rapport à 1310nm : ≤ 0,03 dB/km
- 1525~1575nm par rapport à 1550nm : ≤ 0,02 dB/km
Longueur d'onde de dispersion nulle (λ₀) : 1300 ~ 1324 nm
Pente de dispersion nulle (S₀) : ≤ 0,092 ps/(nm²·km)
Coefficient de dispersion du mode de polarisation (PMD) :
- La valeur maximale d'une fibre unique : ≤ 0,1 ps/km½
- Valeur de liaison de fibre (M=20, Q=0,01 %) : ≤ 0,06 ps/km½
Valeur typique : 0,04 ps/km½
Longueur d'onde de coupure du câble optique (λcc) : ≤ 1260 nm
Diamètre du champ modal (MFD) :
- 1310 nm : 8,4 ~ 9,2 μm
- 1550 nm : 9,3 ~ 10,3 μm
Indice de réfraction de groupe effectif (Neff) :
- 1310 nm : 1,466
- 1550 nm : 1,467
Discontinuité ponctuelle :
- 1310 nm : ≤ 0,05 dB
- 1550 nm : ≤ 0,05 dB
Dépendance à la température (-60℃ à +85℃) : ≤0,05 dB/km
Cyclage température-humidité (-10℃ à +85℃, 98 % HR) : ≤0,05 dB/km
Dépendance du trempage dans l'eau (23℃, pendant 30 jours) : ≤0,05 dB/km
Dépendance à la chaleur humide (85℃, 85 % HR, pendant 30 jours) : ≤ 0,05 dB/km
Vieillissement à la chaleur sèche (85℃, pendant 30 jours) : ≤ 0,05 dB/km
Test de résistance :
≥ 9.0 N
≥ 1.0 %
≥ 100 kpsi
Perte supplémentaire de macro-courbure :
- 10 tours, rayon 15 mm @1550 nm : ≤ 0.03 dB
- 10 tours, rayon 15 mm @1625 nm : ≤ 0.1 dB
- 1 tour, rayon 10 mm @1550 nm : ≤ 0,1 dB
- 1 tour, rayon 10 mm @1625 nm : ≤ 0,2 dB
- 1 tour, rayon 7,5 mm @1550 nm : ≤ 0,5 dB
- 1 tour, rayon 7,5 mm @1625 nm : ≤ 1,0 dB
Force d'arrachage du revêtement :
- Moyenne typique : 1,5 N
- Pic : 1,3~8,9 N
- Paramètre de fatigue dynamique (nd) : ≥ 20

Télécharger la documentation

Contenu de l'emballage :

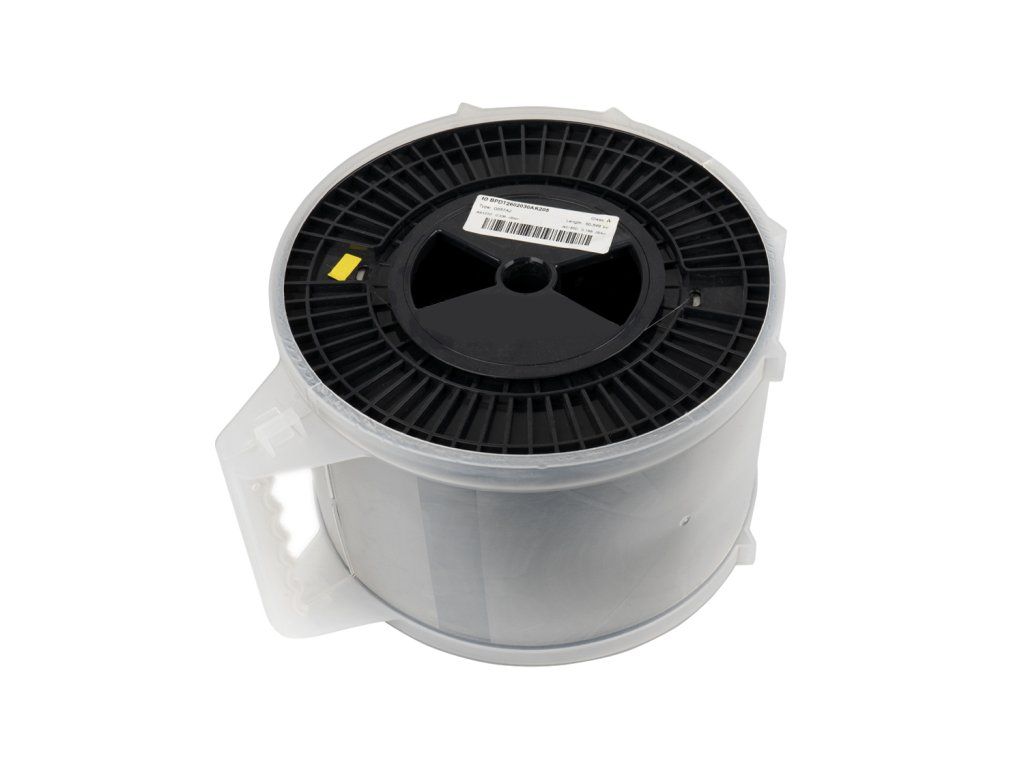

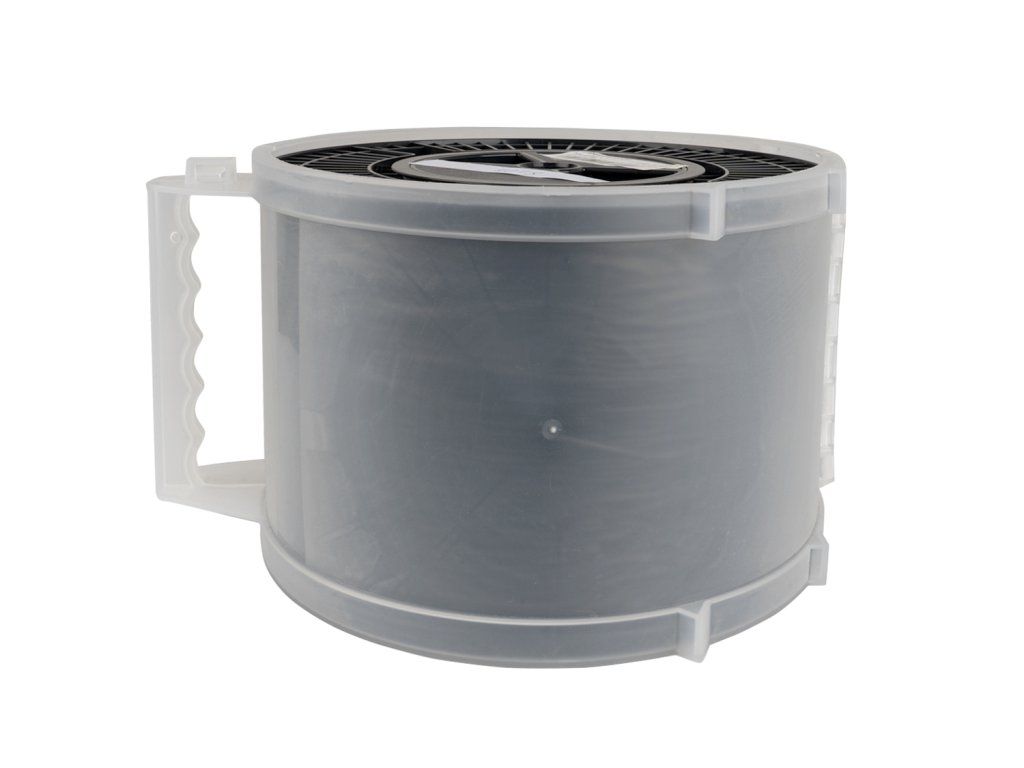

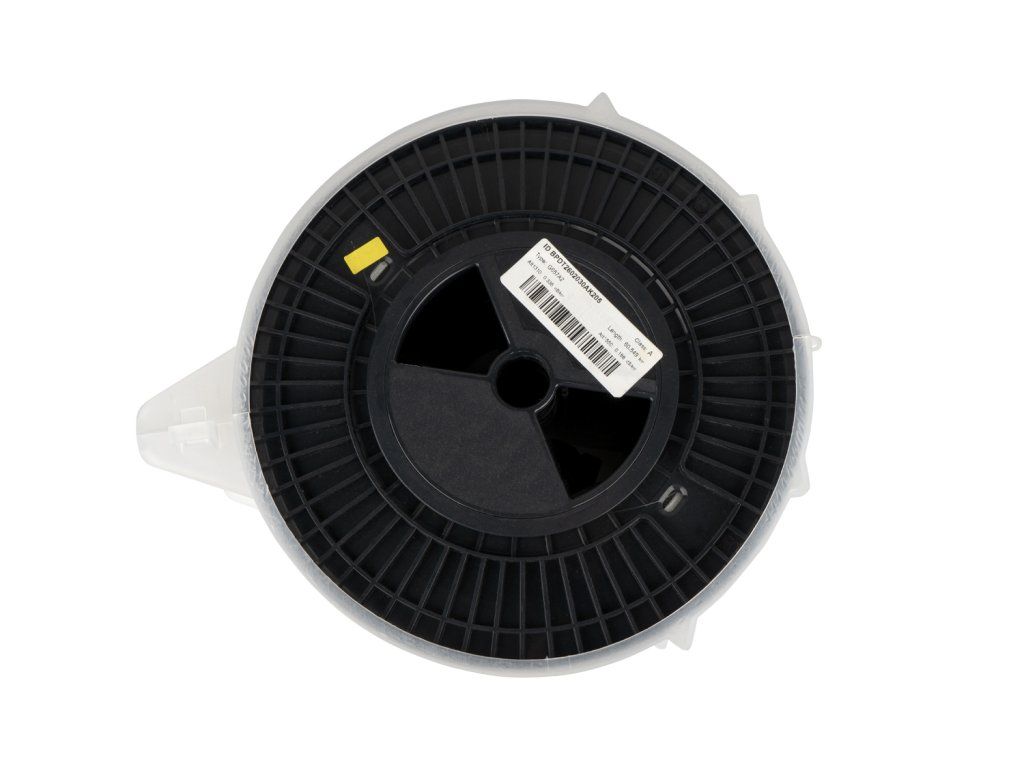

1x Câble fibre optique G657.A2 (0,25 mm), rouleau de 60,5 km
