Description détaillée du produit

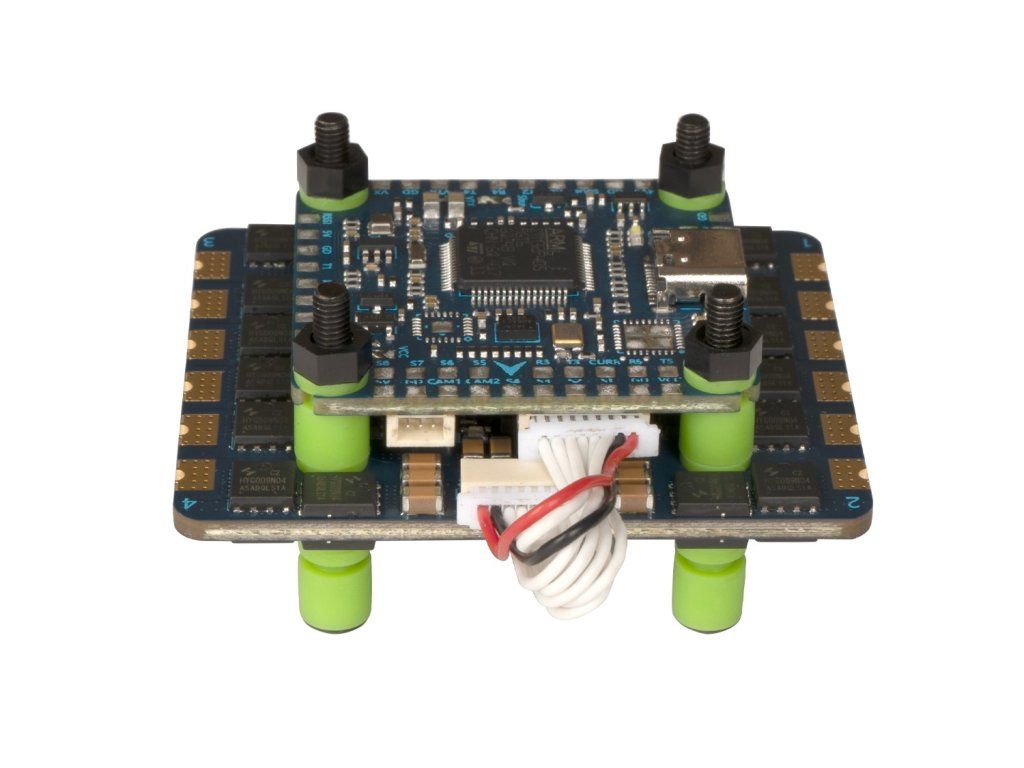

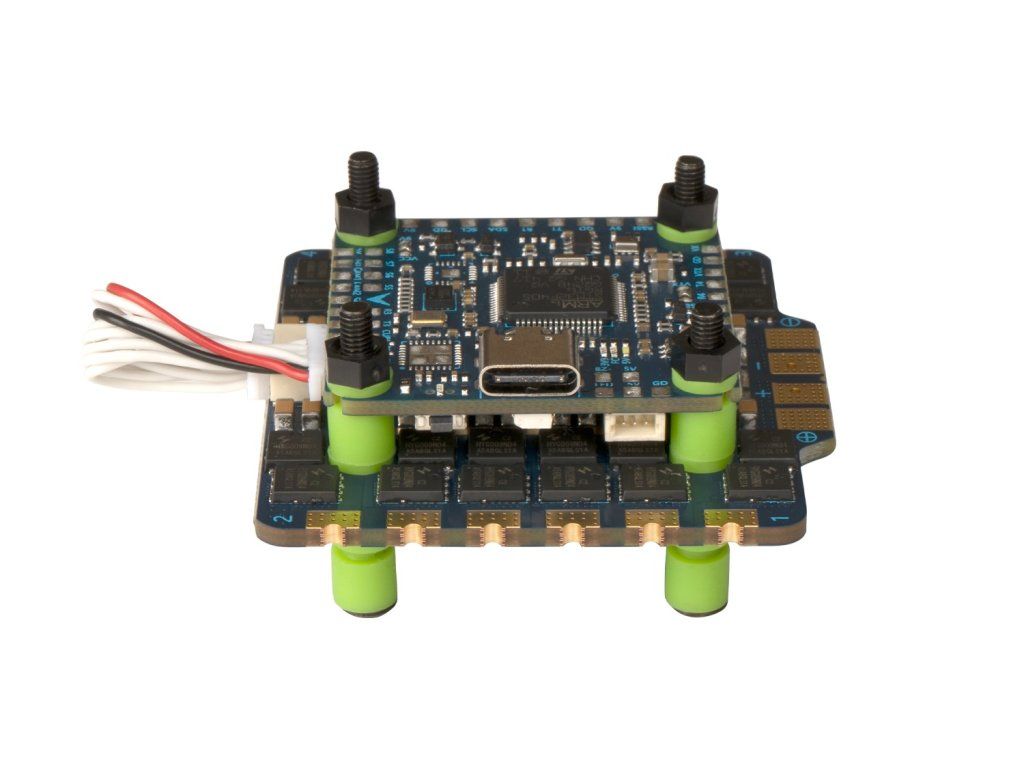

Le Pilotix F405 V3 ICM42688 AM32 80A CZ est un contrôleur de vol FPV doté d'un MCU STM32F405 et d'un MCU ESC AT32F421K8U7, supportant un courant continu de 80A et un courant maximum de 100A. Ce modèle inclut la prise en charge du firmware Betaflight et dispose d'un OSD analogique.
Ce contrôleur de vol est conçu avec une cible de firmware de PILOTIXF405V3 et fonctionne avec une plage de tensions d'entrée de 3 à 8S. Il intègre un gyroscope ICM42688-P avec connectivité SPI ainsi qu'un accéléromètre et un magnétomètre intégrés. De plus, la configuration de l'ESC est capable de plusieurs protocoles tels que DShot150, DShot300 et PWM, améliorant la polyvalence dans le contrôle.
Les conditions d'utilisation pour le F405 V3 varient de -20 à 40 °C, avec des températures de stockage de -30 à 50 °C. Il nécessite un refroidissement passif par circulation naturelle de l'air et a une plage d'humidité de 20 à 95 % HR (non condensée). Le produit est garanti pendant 2 ans.
Détails du produit
| Modèle |
F405 V3 ICM42688 AM32 80A CZ
|
| SKU |
11713
|
FC MCU
| FC MCU |
STM32F405
|
| Cible de firmware |
PILOTIXF405V3
|
| Prise en charge du firmware |
Betaflight
|
| Type OSD |
Affichage OSD analogique
|
ESC MCU
| ESC MCU |
AT32F421K8U7
|
| Microprogramme |
AM32
|
| Configurateur ESC |
AM32 Configurator
|
| Protocoles ESC |
DShot150,
DShot300,
DShot600,
Multishot,
OneShot,
ProShot,
PWM
|
| DShot bidirectionnel |
oui
|
Spécification électrique

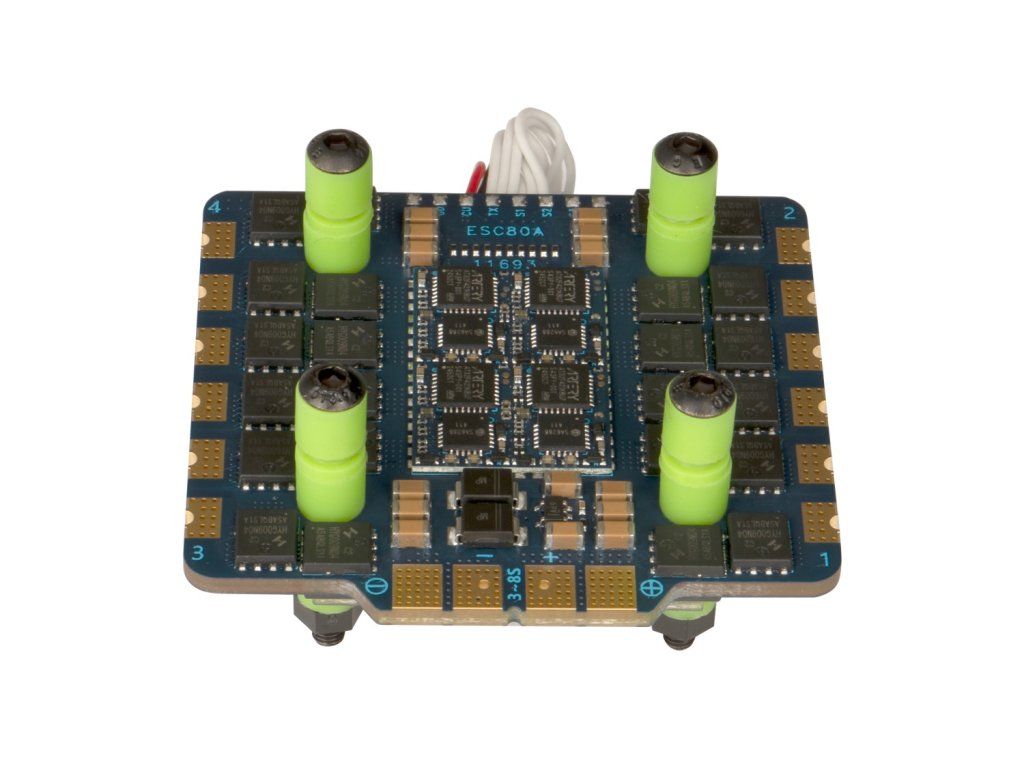

| Type ESC |
4 en 1
|
| courant continu |
4 x 80 A
|
| Courant de crête |
4 x 100 A
|
| Sortie BEC |
5 V @ 2.5 A, 9 V @ 2.5 A
|
| Tension d'entrée |
3 - 8S
|
| Connecteur d'alimentation |
Pastilles de soudure
|
Capteurs
| Gyro |
ICM42688-P
|
| Connexion gyro |
SPI
|
| Accéléromètre |
Intégré
|
| Baromètre |
SPL06
|
| Magnétomètre |
Intégré
|
| Nombre de gyroscopes |
1
|
Interfaces

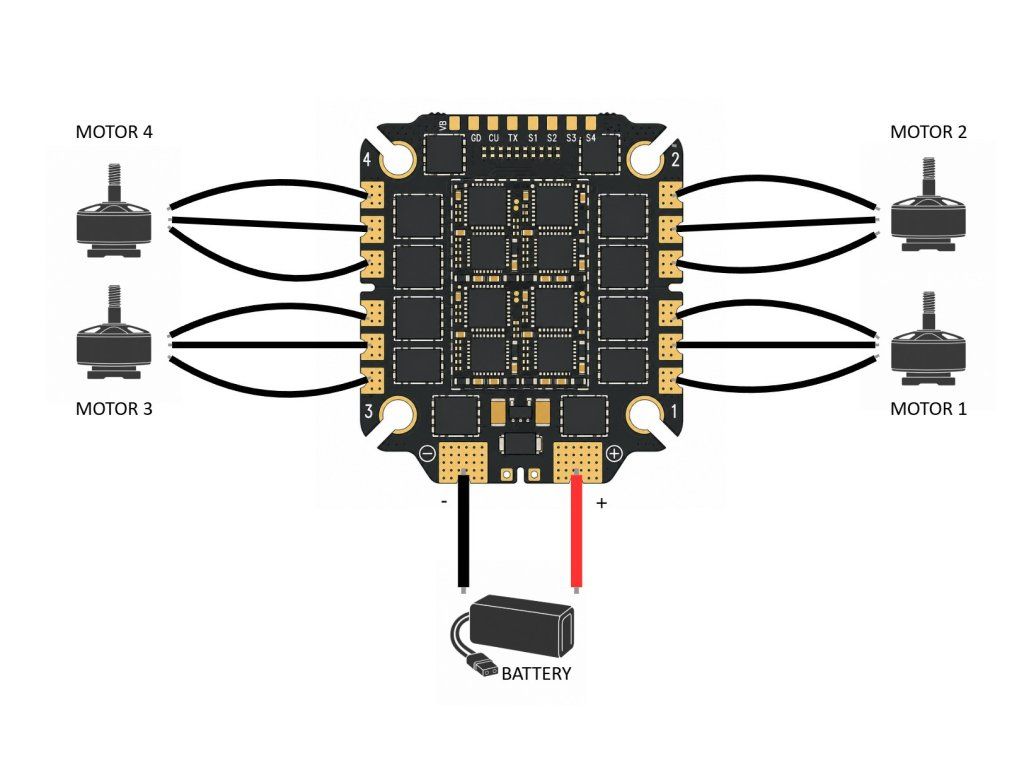

| Sorties de contrôle du moteur |
4
|
| Fil de sortie moteur |
Pastilles de soudure
|
| Protocole de réception |
SBUS,
CRSF,
ELRS,
FrSky,
Futaba,
Flysky,
TBS Crossfire,
DSMX
|
| Bouton dFU |
oui
|
| Port I2C |
1
|
| Sortie de bande LED |
oui
|
| Emplacement pour carte SD |
non
|
| Ports UART |
5
|
| Port USB |
USB Type C
|

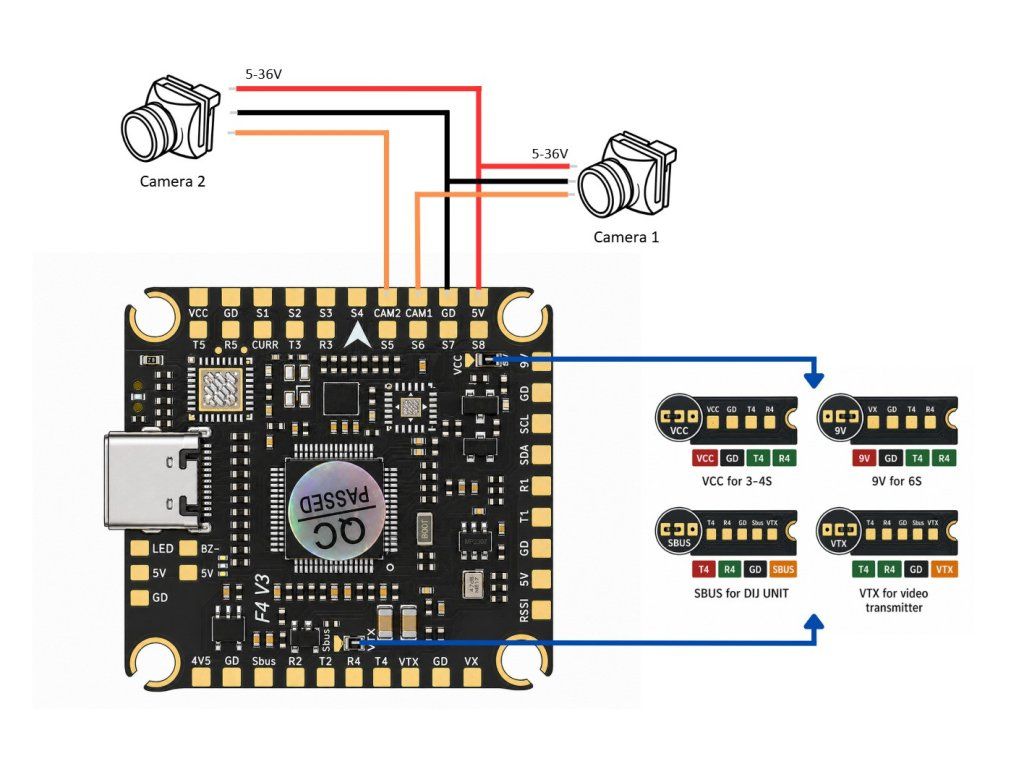

| Entrées vidéo |
2
|
| Entrée vidéo |
Analogique
|
| Sortie vidéo |
Analogique
|
| Sortie de buzzer |
oui
|
| Connecteur de contrôle |
JST-SH 1,0 mm
|
| Support de télémétrie |
Courant,
Tension,
Température,
TR/min
|
Mécanique

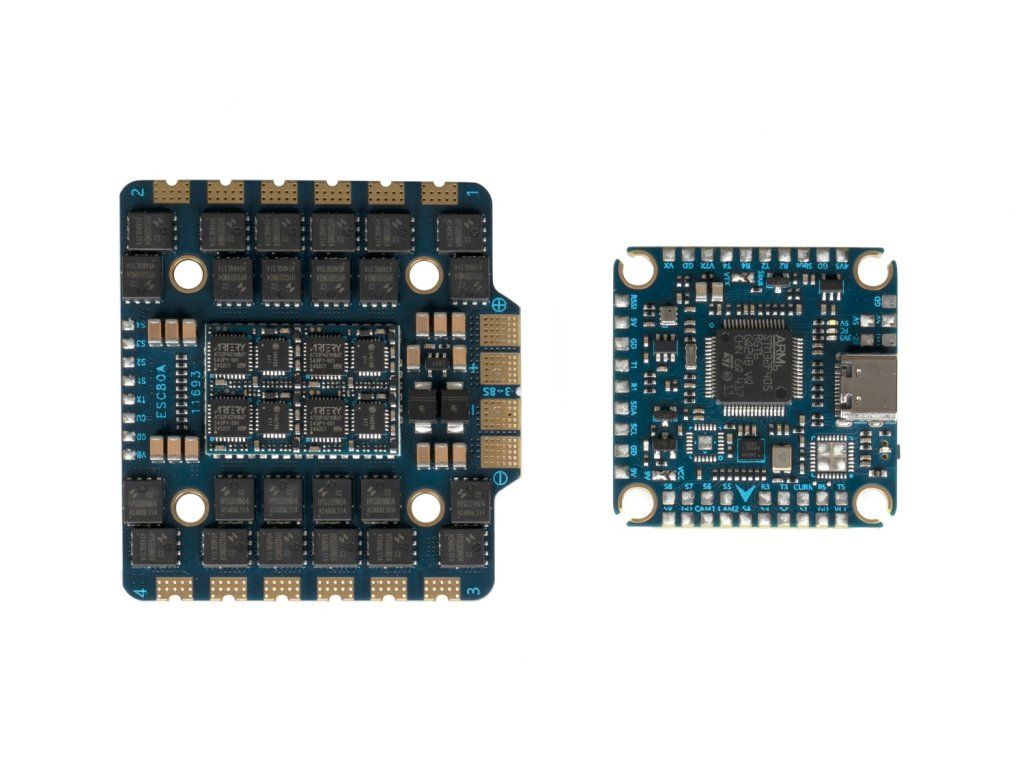

| Dimensions FC |
36 x 36 mm
|
| Dimensions ESC |
55 x 52 mm
|
| Montage |
30.5 x 30.5 mm (M3)
|
| Poids |
42.6 g
|
Conditions d'exploitation
| Exigences de refroidissement |
Passif (flux d'air naturel)
|
| Température de fonctionnement |
-20 - 40 °C
|
| Température de stockage |
-30 - 50 °C
|
| Plage d'humidité |
20-95% HR (sans condensation)
|
Commun
| Contenu de l'emballage |
Billes absorbant les chocs (4x),
Ensemble de câbles,
Vis (4x),
Écrous (4x),
Cordon d'alimentation,
Condensateurs à état solide (2x),
Tuyau thermorétractable
|
| Garantie |
2 ans
|
