Description détaillée du produit

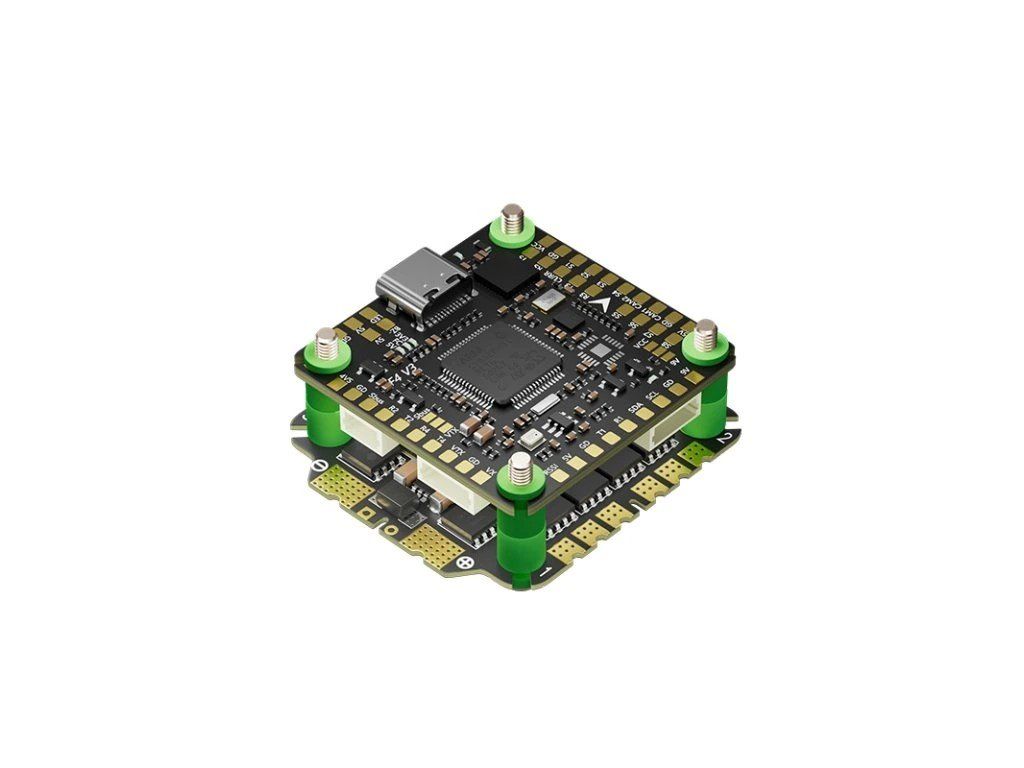

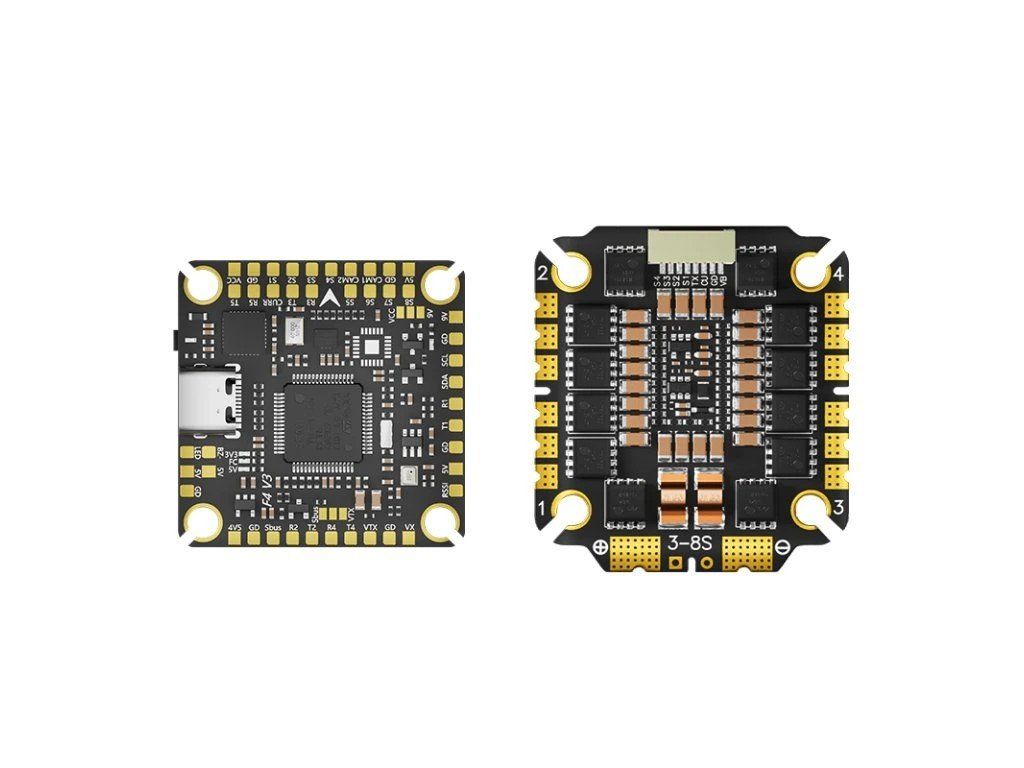

Le Pilotix F405 V3 ICM42688 AM32 75A est un contrôleur de vol FPV polyvalent équipé du microcontrôleur STM32F405 et d'un ESC AM32 intégré fournissant un courant continu de 75A et un courant de pointe de 85A. Il prend en charge plusieurs protocoles, notamment DShot300, DShot600, DShot150, Multishot et OneShot.
Ce contrôleur de vol est conçu avec des capacités OSD analogiques et est compatible avec le firmware Betaflight, garantissant un environnement opérationnel robuste. Il comprend un gyroscope ICM42688-P intégré et un baromètre SPL06, fournissant des données sensorielles essentielles pour un contrôle de vol précis. L'appareil fonctionne dans une plage de tension d'entrée de 3 à 8S et comprend un support de télémétrie pour la surveillance du courant, de la tension, de la température et des RPM.
Les conditions de fonctionnement du F405 V3 varient de -20 à 40 °C avec des tolérances d'humidité de 20 à 95 % RH (sans condensation). La période de garantie du produit est de 2 ans et il inclut une variété de contenus d'emballage tels que des billes d'absorption de choc, des câbles, et plus encore, garantissant un support d'installation complet.
Détails du produit
| Modèle |
F405 V3 ICM42688 AM32 75A
|
| SKU |
6207
|
FC MCU
| FC MCU |
STM32F405
|
| Cible de firmware |
PILOTIXF405V3
|
| Prise en charge du firmware |
Betaflight
|
| Type OSD |
Affichage OSD analogique
|
ESC MCU
| ESC MCU |
AT32F421K8U7
|
| Microprogramme |
AM32
|
| Configurateur ESC |
AM32 Configurator
|
| Protocoles ESC |
DShot300,
DShot600,
DShot150,
Multishot,
OneShot
|
| DShot bidirectionnel |
oui
|
Spécification électrique
| Type ESC |
4 en 1
|
| courant continu |
4 x 75 A
|
| Courant de crête |
4 x 85 A
|
| Sortie BEC |
5 V @ 2.5 A, 9 V @ 3 A
|
| Tension d'entrée |
3 - 8S
|
| Condensateur inclus |
1 x 1000 µF @ 35 V
|
| Connecteur d'alimentation |
Pastilles de soudure
|
Capteurs
| Gyro |
ICM42688-P
|
| Connexion gyro |
SPI
|
| Accéléromètre |
Intégré
|
| Baromètre |
SPL06
|
| Magnétomètre |
Intégré
|
| Nombre de gyroscopes |
1
|
Interfaces
| Sorties de contrôle du moteur |
4
|
| Fil de sortie moteur |
Pastilles de soudure
|
| Protocole de réception |
SBUS,
CRSF,
ELRS,
FrSky,
Futaba,
Flysky,
TBS Crossfire,
DSMX
|
| Bouton dFU |
oui
|
| Port I2C |
1
|
| Sortie de bande LED |
oui
|
| Emplacement pour carte SD |
non
|
| Ports UART |
5
|
| Port USB |
USB Type C
|
| Entrées vidéo |
2
|
| Entrée vidéo |
Analogique
|
| Sortie vidéo |
Analogique
|
| Sortie de buzzer |
oui
|
| Connecteur de contrôle |
JST-SH 1,0 mm
|
| Support de télémétrie |
Courant,
Tension,
Température,
TR/min
|
Mécanique
| Dimensions FC |
36 x 36 mm
|
| Dimensions ESC |
44.5 x 40.5 mm
|
| Hauteur de pile |
13 mm
|
| Montage |
30.5 x 30.5 mm (M3)
|
| Poids |
25.4 g
|
Conditions d'exploitation
| Exigences de refroidissement |
Passif (flux d'air naturel)
|
| Température de fonctionnement |
-20 - 40 °C
|
| Température de stockage |
-30 - 50 °C
|
| Plage d'humidité |
20-95% HR (sans condensation)
|
Commun
| Contenu de l'emballage |
Billes absorbant les chocs (4x),
Ensemble de câbles,
Vis (4x),
Écrous (4x),
Cordon d'alimentation,
Condensateurs à état solide (2x),
Tuyau thermorétractable
|
| Garantie |
2 ans
|
Paramètres supplémentaires
