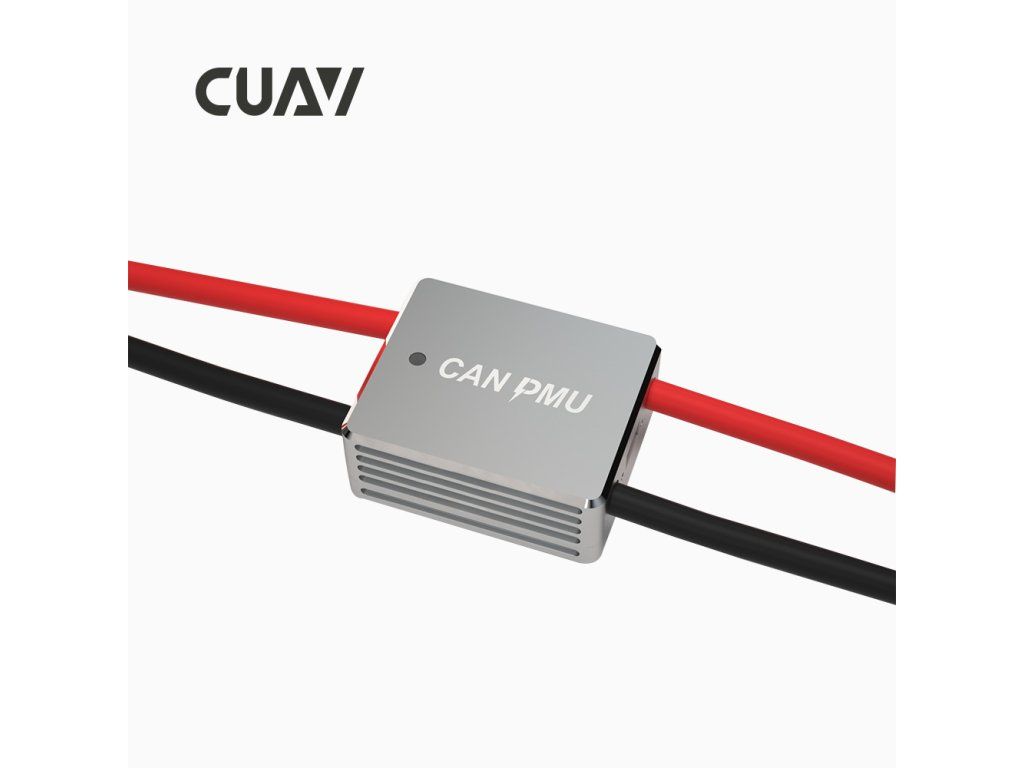

CUAV Power module CAN PMU

Le module d'alimentation CUAV CAN/DroneCAN est un module de gestion d'alimentation pour drone doté d'un processeur STM32F4 intégré exécutant l'algorithme de compensation ITT de CUAV pour mesurer avec précision la tension et le courant de la batterie du drone. Il prend en charge une entrée de tension de 6~62V, et le port de sortie d'alimentation peut fournir 5V/8A. Il utilise une communication avancée par bus CAN et prend en charge le protocole standard DroneCAN. Chaque PMU est calibré en usine pour garantir une bonne cohérence et une grande précision.

Spécifications

• Processeur : STM32F412

• Entrée de tension : 6~62V (2S-15S)

• Courant maximal :110A

• Précision de la tension :±0.05V

• Précision du courant :±0.1A

• Résolution :0.01A/V

• Puissance de sortie maximale :6000W pendant 90s

• Puissance continue maximale :5000W

• Sortie du port d'alimentation :5.4V/5A

• Protocole :DroneCAN

• Température de fonctionnement :-20~+100℃

• Prend en charge la mise à niveau du firmware

• Aucun calibrage requis

• Types de connecteurs :

  • Connecteurs d'alimentation femelles à bille de 8 mm (câbles XT-90 pour batterie et ESC fournis)

  • Alimentation Autopilot : Molex 6 broches 1,5 mm #5025850670 (câble CUAV V5 fourni)

  • CAN : JST-GH 4 broches (câble fourni)

• Dimensions physiques :

  • Taille : 46,5 mm * 38,5 mm * 22,5 mm

  • Poids : 76 g
