GPS Module Holybro M9N

Description détaillée du produit

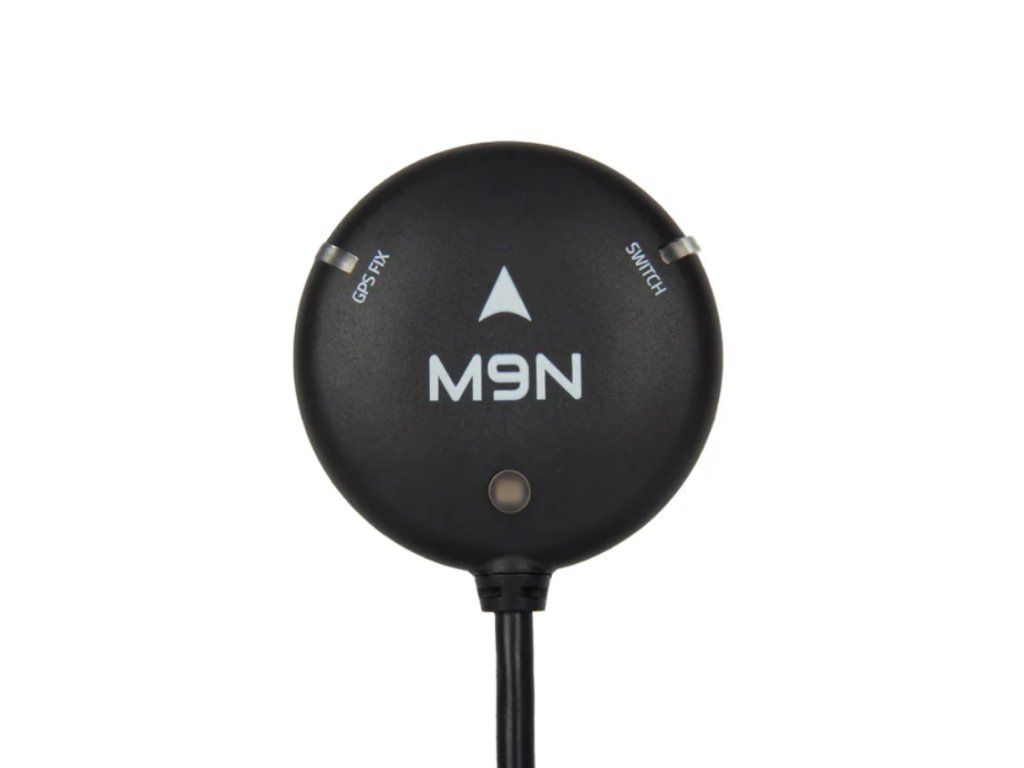

Module GPS Holybro M9N

Le module GPS M9N utilise un GNSS multi-constellation alimenté par u-blox M9N, un récepteur GNSS concurrent capable de recevoir et de suivre plusieurs systèmes GNSS. Grâce à l'architecture front-end RF multibande, les quatre constellations GNSS majeures, GPS, Galileo, GLONASS et BeiDou, peuvent être reçues simultanément.

Il est également équipé de la boussole IST8310, d'un indicateur LED tricolore, d'un buzzer et d'un interrupteur de sécurité. Il existe 3 options de connecteurs différentes pour des usages variés. Ce module est livré avec un débit en bauds de 115200 (précédemment 38400).

L'antenne patch haute performance de 25 x 25 mm² offre d'excellentes performances, et le diagramme de rayonnement omnidirectionnel de l'antenne augmente la flexibilité d'installation de l'appareil. Il dispose d'une électronique active pour l'antenne patch en céramique et d'une batterie de secours rechargeable pour les démarrages à chaud.

Caractéristiques :

- Récepteur GNSS Ublox M9N
- Positionnement précis
- Taux de mise à jour de navigation rapide
- Boussole IST8310
- Antenne haute performance 25*25*4mm
- Buzzer interne, interrupteur de sécurité
- LED RVB UI ultra-lumineuse

Spécifications :

Récepteur GNSS : Ublox M9N
Nombre de GNSS simultanés : Jusqu'à 4 GNSS, BeiDou, Galileo, GLONASS, GPS, QZSS
Bande de fréquence : GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Boussole : IST8310Protocole de sortie : UBX (U-blox), NMEA
Protocole de sortie : UBX (U-blox), NMEA
Précision : 1,5 m CEP
Nav. Taux de mise à jour : Jusqu'à 25 Hz (4 GNSS simultanés)
Système d'augmentation GNSS : EGNOS, GAGAN, MSAS et WAAS, QZSS : L1S
Débit en bauds par défaut : 115200
Tension d'entrée : 4,7-5,2 V
Type de connecteur : JST-GH-10 broches
Antenne : antenne patch céramique 25 x 25 x 4 mm
Gain de l'antenne : 1,5 dBi
Gain LNA de l'antenne : 22 dB
Consommation électrique : Moins de 200 mA @ 5 V
Température de fonctionnement : -40~80 °C
Dimensions : φ50 x 14,4 mm
Poids : 32 g
Longueur du câble : 26 cm (câble de 42 cm vendu séparément)
Autres :
- LED tricolore
- Buzzer intégré
- Interrupteur de sécurité
- Amplificateur RF LNA MAX2659ELT+
- Supercondensateur rechargeable
- Régulateur 3,3 V à faible bruit

Contenu de l'emballage :
1x module GPS M9N
1x support GPS fixe en fibre de carbone
