Module GPS Holybro M9N V2 Secondary

Description détaillée du produit

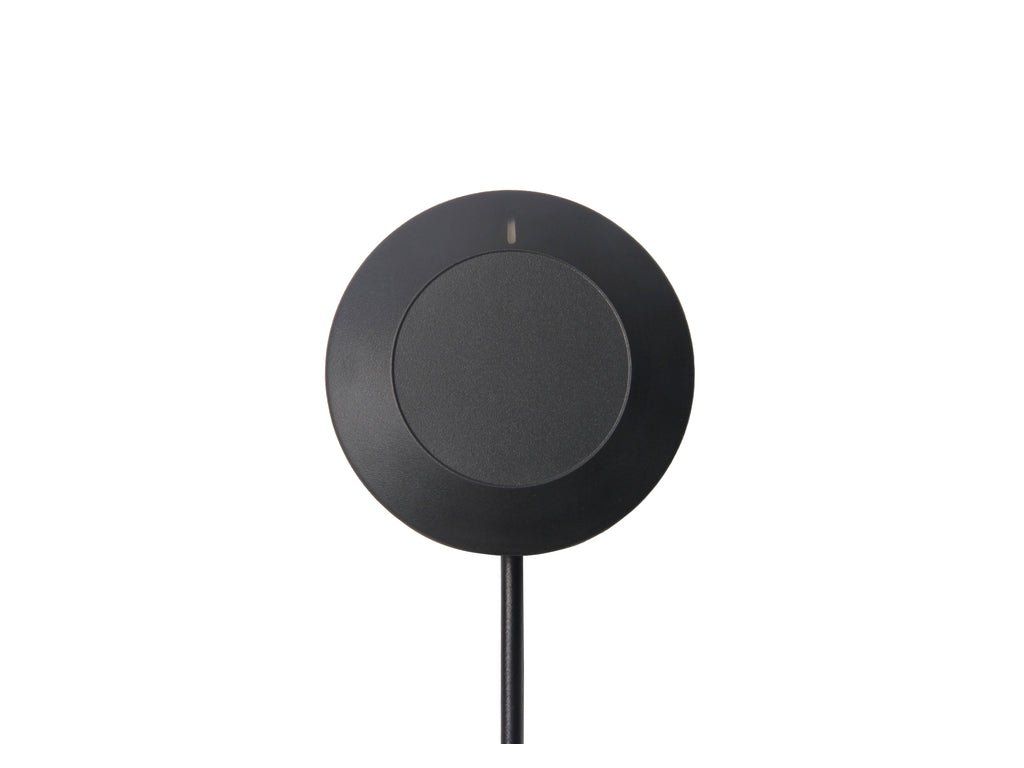

Module GPS Holybro M9N V2 Secondary

Le module GPS Holybro M9N V2 utilise un GNSS multi-constellation propulsé par le récepteur u-blox M9N, suivant simultanément GPS, Galileo, GLONASS et BeiDou pour un positionnement fiable et précis. La conception V2 offre un boîtier plus robuste avec un indice de protection IP67 contre l'eau et la poussière, ainsi qu'une boussole IST8310 intégrée et un indicateur LED tricolore. Son antenne patch céramique haute gain de 25 x 25 mm offre d'excellentes performances avec un diagramme de rayonnement omnidirectionnel pour un montage flexible, appuyée par un circuit d'antenne active et une batterie de secours rechargeable pour des démarrages à chaud rapides. Cette version Secondary utilise un connecteur JST-GH 6 broches, compatible avec le port d'entrée « UART & I2C » ou « GPS2 » du Pixhawk Standard Flight Controller, et également compatible avec le port GPS2 du Cube Flight Controller.

Caractéristiques :
— Récepteur GNSS u-blox M9N suivant jusqu'à 4 constellations GNSS simultanées (GPS, Galileo, GLONASS, BeiDou)
— Boussole IST8310 intégrée pour des données de cap fiables
— Antenne patch céramique haute gain de 25 x 25 mm avec diagramme de rayonnement omnidirectionnel
— Indice de protection IP67 contre l'eau et la poussière pour une utilisation extérieure fiable
— Indicateur LED RGB contrôlé directement par le flight controller
— Batterie de secours rechargeable pour des démarrages à chaud rapides
— Filtre SAW haute performance et blindage RF supplémentaire pour une meilleure qualité de signal
— Connecteur JST-GH 6 broches compatible avec le port GPS2 du Pixhawk et du Cube Flight Controller

Spécifications :
Récepteur GNSS : u-blox M9N
GNSS simultanés : Jusqu'à 4 (BeiDou, Galileo, GLONASS, GPS, QZSS)
Bandes de fréquences : GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Boussole : IST8310
Protocole de sortie : UBX (u-blox), NMEA
Précision : 2,0 m CEP
Fréquence de mise à jour de navigation : Jusqu'à 25 Hz (GNSS unique), jusqu'à 10 Hz (4 GNSS simultanés)
Augmentation GNSS : EGNOS, GAGAN, MSAS, WAAS, QZSS L1S
Baud rate par défaut : 115200
Tension d'entrée : 4,7–5,2 V
Type de connecteur : JST-GH 6 broches
Antenne : Patch céramique 25 x 25 x 4 mm
Gain d'antenne : 1,5 dBi
Gain LNA d'antenne : 22 dB
Consommation : <200 mA @ 5 V
Température de fonctionnement : -40 °C à 80 °C
Dimensions : φ51 mm x 18,5 mm
Poids : 36,8 g
Indice IP : IP67
Longueur du câble : 26 cm (câble de 42 cm disponible séparément)
Améliorations V2 : Filtre SAW haute performance, blindage RF supplémentaire, amplificateur RF LNA MAX2659ELT+, condensateur Farad rechargeable, régulateur 3,3 V faible bruit

Contenu du colis :
1x Module GPS Holybro M9N V2 (Secondary, JST-GH 6 broches)
