Module GPS CUAV C-RTK 9Ps (unité de base)

Description détaillée du produit

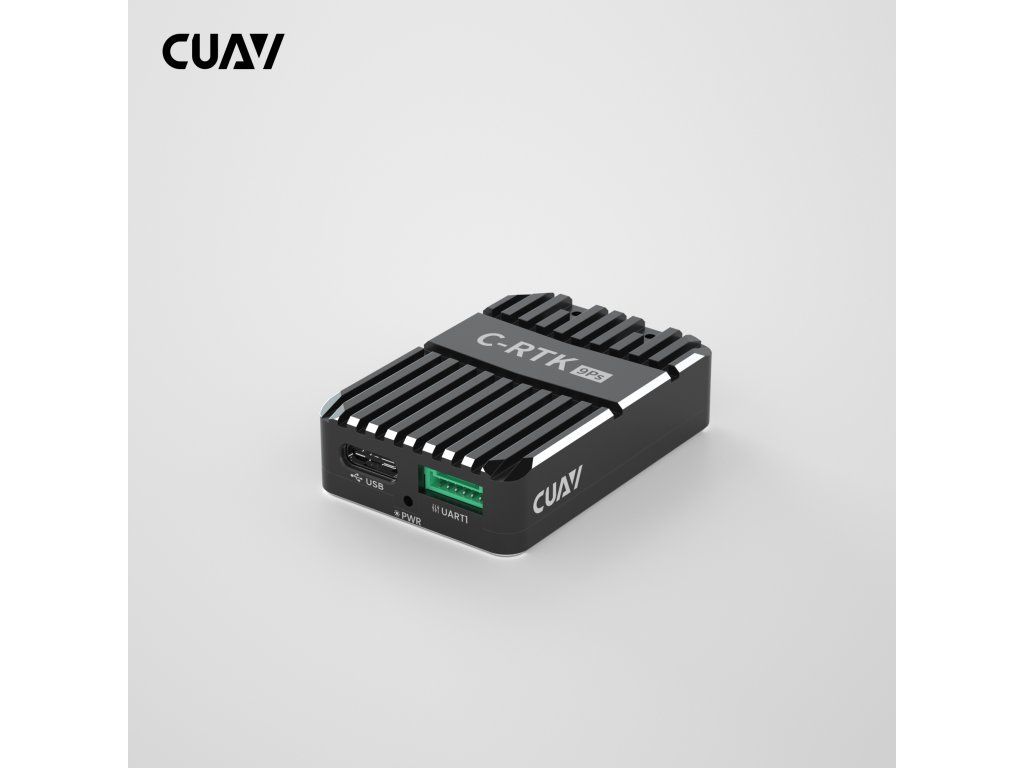

Module GPS CUAV C-RTK 9Ps (unité de base)

Module RTK GNSS multi-bandes professionnel conçu pour une précision au centimètre près dans les applications de drones, de robotique et de cartographie. Le CUAV C-RTK 9Ps (unité de base) est équipé du récepteur Ublox ZED-F9P à 184 canaux, offrant un positionnement multi-constellation robuste et des performances RTK (cinématique en temps réel) exceptionnelles.

Caractéristiques :
- Récepteur RTK GNSS haute précision : basé sur la puce Ublox ZED-F9P avec 184 canaux pour le suivi des satellites
- Support multi-constellation : suivi simultané des signaux GPS, GLONASS, Galileo, BeiDou (BDS) et QZSS
- Positionnement rapide et stable : précision RTK jusqu'à 0,01 m + 1 ppm CEP, avec un temps de convergence inférieur à 60 secondes
- Fréquence de mise à jour élevée : jusqu'à RTK 20 Hz, RAW 25 Hz, PVT 25 Hz — idéal pour les applications aériennes dynamiques
- Forte résistance au brouillage et au spoofing : filtre passe-bande intégré et algorithmes avancés de suppression des interférences pour garantir l'intégrité fiable du signal
- Boussole intégrée : équipée d'un magnétomètre IST8310 pour une référence de cap précise.
- Large plage de fonctionnement : performances stables de -40 °C à +85 °C, tension de fonctionnement de 4,5 à 6 V.
- Connectivité flexible : 2 ports UART, 1 interface USB Type-C ; prend en charge les protocoles NMEA, UBX binaire et RTCM 3.x.

Spécifications :
Récepteur : 184 canaux ZED-F9P (ublox)
Boussole : IST8310
GNSS : GPS, BDS, GALILEO, GLONASS
GNSS simultanés : 4
Bandes GNSS : GPS-L1C/A, GPS-L2C, GLONASS-L10F, GLONASS-L2OF, GALILEO-E1B/C, GALILEO-E5b, BDS-B11, BDS-B2I, QZSS-L1CIA, QZSS-L2C,
Fréquence de mise à jour nav. : RTK 20 Hz ; RAW 25 Hz ; PVT 25 Hz (la limite maximale dépend du réglage de simultanéité)
Précision de position :
RTK : 0,01 m + 1 ppm CEP
GPS : 1,5 m CEP ;
SBAS : 1,0 m CEP
Temps de convergence : RTK < 60 s
Acquisition : démarrage à froid < 24 s ; démarrage à chaud < 1 s
Sensibilité :
Suivi et nav - 167 dBm
Démarrage à froid - 148 dBm
Démarrage à chaud - 157 dBm
Réacquisition - 160 dBm
Anti-brouillage : détection et suppression CW active, filtre passe-bande intégré
Anti-spoofing : algorithmes anti-spoofing avancés
Gain d'antenne : Rover : 2 dBi Base : 5 dBi
PPK : non pris en charge
Cap GPS : pris en charge (nécessite deux C-RTK 9Ps) ; précision du cap : 0,4 edg (valeur de référence)
Échange de rôle Base/Rover : pris en charge
UART : 2 UART
USB : 1
Protocoles : NMEA, UBX binaire, RTCM 3.x
Tension de fonctionnement : 4,5~6 V
Température de fonctionnement : -40~85 ℃
Dimensions : 47,0 x 32,0 x 12,2 mm
Poids : 30 g (module seul)

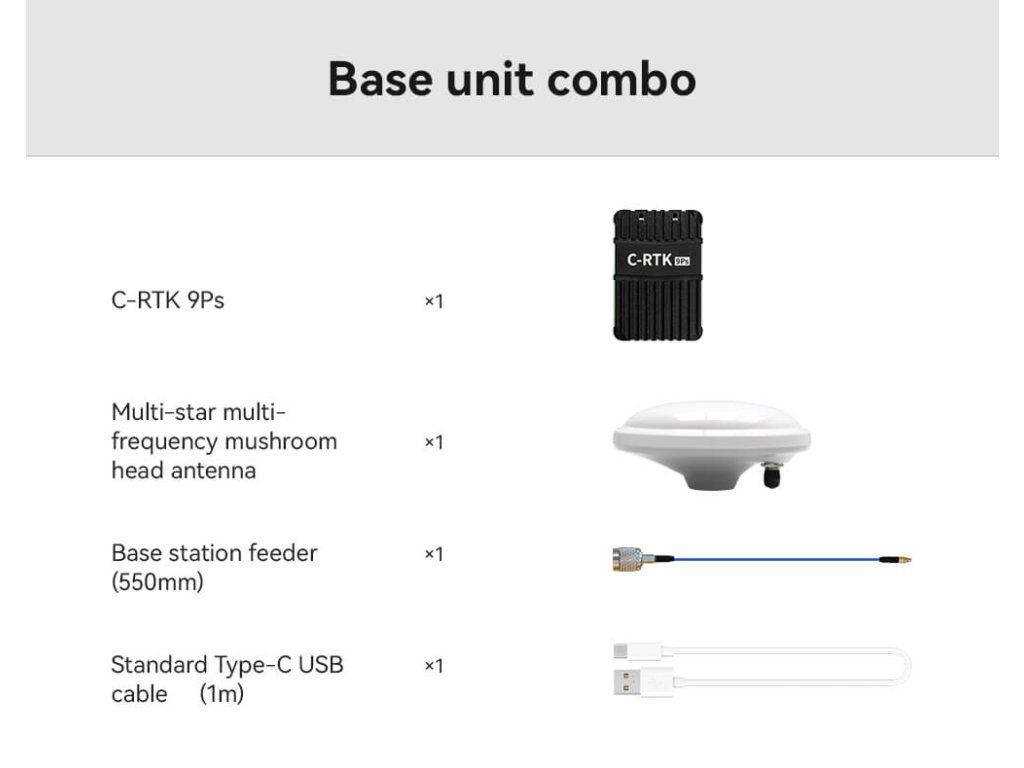

Contenu du colis :
1x C-RTK 9Ps
1x antenne à tête champignon multi-étoiles multi-fréquences
1x câble d'alimentation station de base (550 mm)
1x câble USB Type-C standard (1 m)
