FPV Thermal Camera Pilotix T256 CVBS+USB (9mm)

Description détaillée du produit

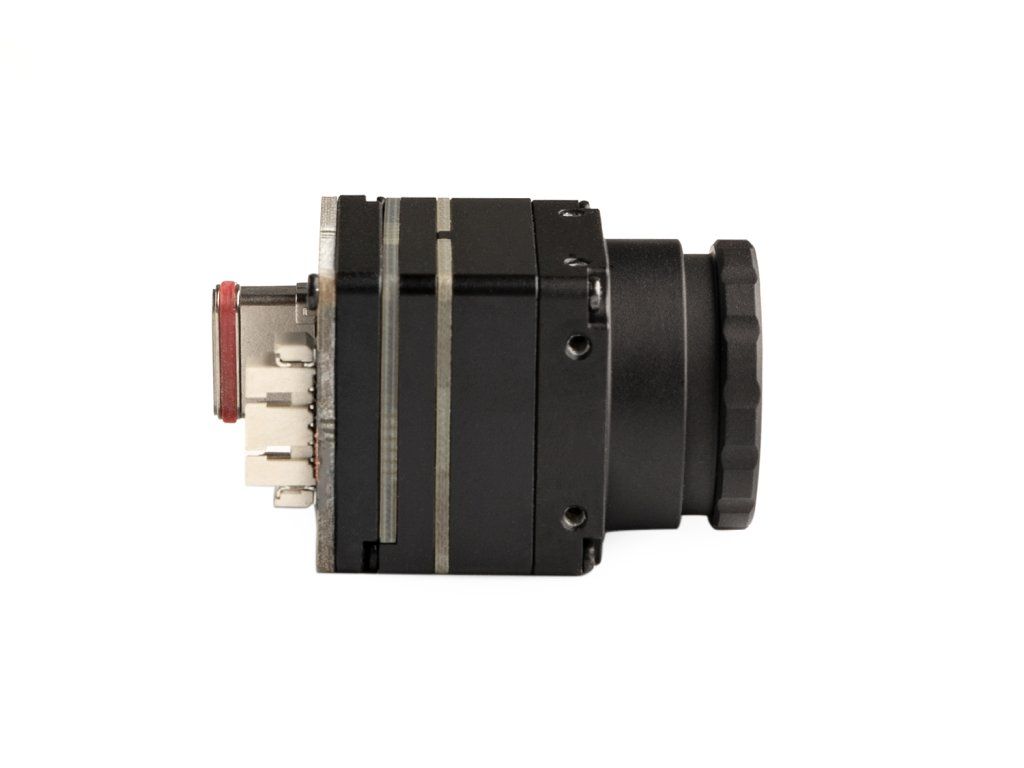

Caméra thermique FPV Pilotix T256 CVBS+USB (9 mm)

La Pilotix T256 CVBS+USB (9 mm) est un module de caméra thermique non refroidie compact, conçu pour les drones FPV, les plateformes robotiques, la surveillance industrielle et les systèmes embarqués nécessitant une vision thermique.
Équipé d'un détecteur à oxyde de vanadium haute sensibilité, il capture des images thermiques nettes dans des conditions difficiles telles que l'obscurité totale, la fumée, le brouillard et les environnements à faible contraste.

Grâce à sa conception à double sortie, le module peut transmettre une vidéo analogique CVBS pour les lunettes ou émetteurs FPV standard tout en fournissant simultanément une sortie numérique USB pour l'enregistrement, le traitement embarqué ou l'intégration avec des systèmes externes. Cela en fait une solution pratique pour les opérateurs de drones qui ont besoin à la fois d'un pilotage en temps réel et d'une acquisition de données thermiques.

Par rapport aux versions à focale plus courte, l'objectif de 9 mm offre un angle de vue plus étroit et une portée d'observation nettement plus longue, ce qui le rend mieux adapté à l'identification de sources de chaleur distantes, aux missions de surveillance et aux vols d'inspection de précision.

Caractéristiques :
- Détecteur infrarouge non refroidi à l'oxyde de vanadium
- Résolution d'imagerie thermique de 256×192
- Détection thermique haute sensibilité de 25 mK
- Double sortie vidéo : CVBS analogique + USB
- Objectif à angle étroit de 9 mm pour une observation à plus longue portée
- Plusieurs palettes d'affichage thermique
- Zoom numérique continu de 1,0× à 8,0×
- Fonctions de retournement et de mise en miroir de l'image
- Boîtier compact et léger pour drones FPV
- Conçu pour les environnements d'exploitation difficiles

Spécifications :

Type de détecteur : Détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium
Résolution : 256x192
Objectif : 9 mm
Fréquence d'images effective : 25/50 Hz
Pas de pixel : 12 μm
Champ de vision (FOV) : 19,4° x 14,6° x 24,1° (HxVxD)
Bande spectrale : 8~14 μm
Différence de température équivalente au bruit (NETD) : 25 mK à 25 °C, F#1,0, 25 Hz
Constante de temps thermique : <12 ms

Réglage de l'image :

Correction de la non-uniformité : correction par obturateur / correction par algorithme sans obturateur
Réglage de la luminosité / du contraste : 0~100, en option
Polarité / Palette : blanc chaud / noir chaud / diverses palettes prises en charge
Zoom numérique : zoom continu 1,0~8,0x (pas de réglage : 0,1)
Mise en miroir de l'image : verticale/horizontale/diagonale

Paramètres électriques :

Vidéo analogique : PAL/NTSC
Vidéo numérique : DVP/BT656/USB 2.0
Interface de communication : UART/I2C/USB 2.0
Alimentation : 5 V
Consommation électrique typique de la sortie USB à 25 °C : < 0,35 W

Caractéristiques physiques :

Poids (sans objectif) : <7 g
Dimensions (sans objectif) : 21 x 21 x 10,3 mm

Adaptabilité environnementale :

Température de fonctionnement : -40 °C à +80 °C
Température de stockage : -50 °C à +85 °C
Humidité : 5 % à 95 %, sans condensation
Vibrations : 6,06 g, vibrations aléatoires, tous axes
Chocs : 80 g, 4 ms, onde en dents de scie de crête finale, trois axes et six directions

Contenu de l'emballage :

1 caméra thermique FPV Pilotix T256 CVBS+USB (9 mm)
1 câble d'interface
