FPV Thermal Camera Pilotix T256 CVBS+USB (4mm)

Description détaillée du produit

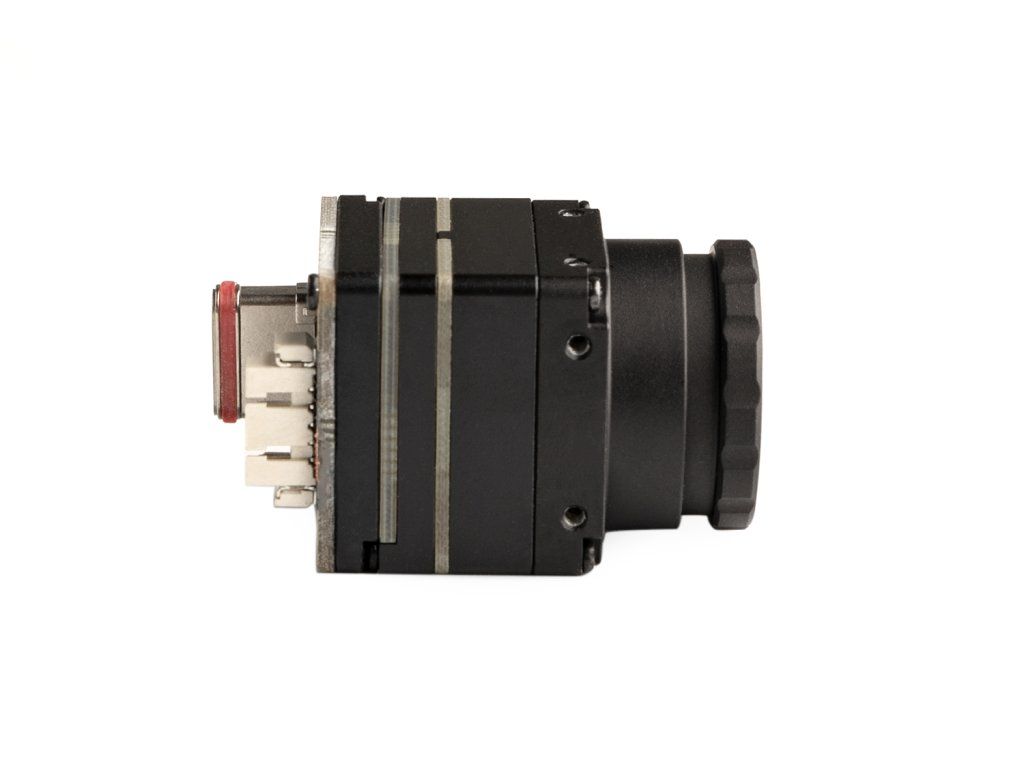

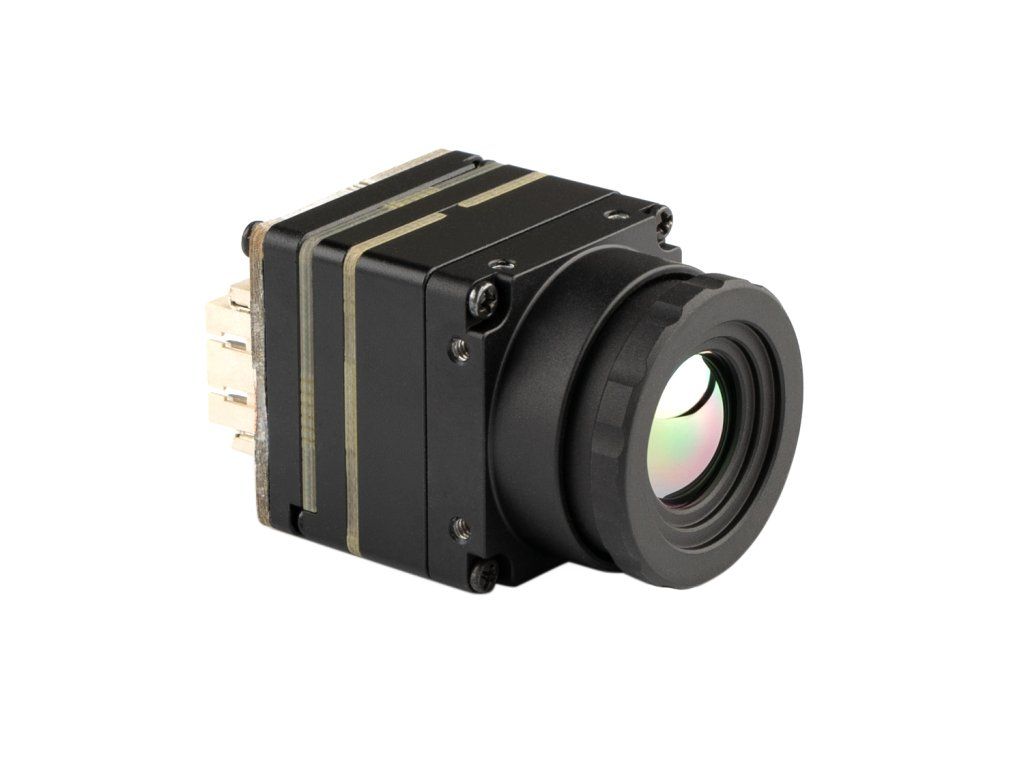

Caméra thermique FPV Pilotix T256 CVBS+USB (4 mm)

La Pilotix T256 CVBS+USB (4 mm) est une caméra thermique compacte non refroidie conçue pour les drones FPV, la robotique, l'inspection industrielle et l'intégration embarquée. Dotée d'un détecteur infrarouge à oxyde de vanadium haute sensibilité, elle offre une vision thermique fiable dans des conditions de faible visibilité telles que l'obscurité, le brouillard, la fumée ou les terrains accidentés.

Ce module combine une sortie analogique CVBS pour une utilisation directe avec les systèmes FPV traditionnels et une sortie numérique USB pour la connexion à des ordinateurs embarqués, des appareils d'enregistrement ou des plateformes avancées de traitement d'images. Cette fonctionnalité à double sortie permet le pilotage en temps réel et la capture de données simultanées, ce qui rend la caméra adaptée aux opérations de recherche, aux inspections techniques, aux systèmes autonomes et aux projets de drones sur mesure.

L'objectif de 4 mm offre un angle de vue équilibré adapté à la fois à la navigation et à l'observation de cibles, proposant un compromis pratique entre la couverture de la scène et le niveau de détail de la détection.

Caractéristiques :
- Résolution thermique de 256×192 pour une imagerie thermique détaillée
- Sensibilité thermique élevée avec un NETD de 25 mK

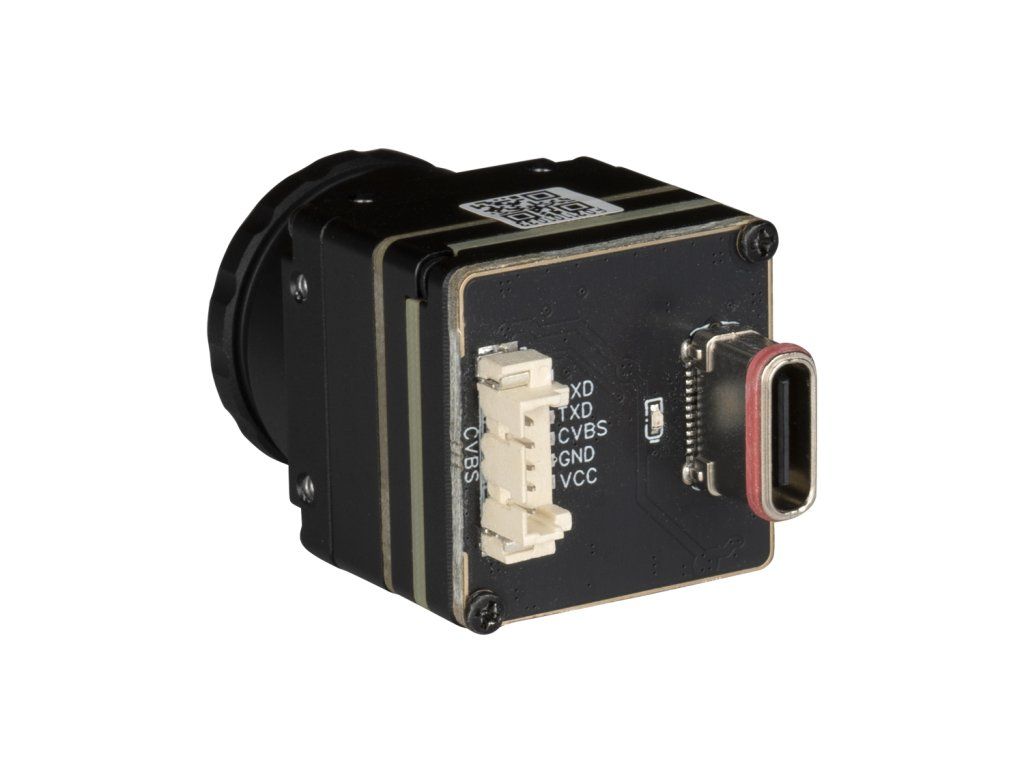

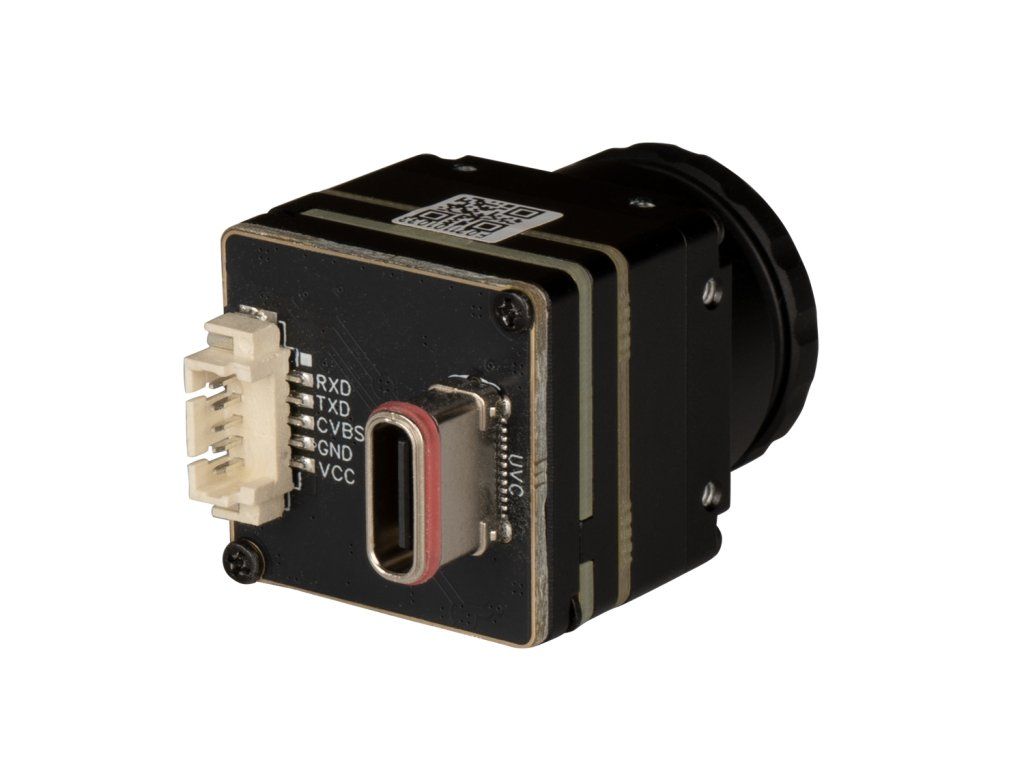

- Double sortie vidéo analogique CVBS et USB
- Compatible avec les systèmes de transmission analogique FPV
- Prise en charge de plusieurs palettes de couleurs pour l'affichage thermique
- Zoom numérique continu de 1,0× à 8,0×
- Inversion de l'image dans plusieurs orientations
- Conception compacte et légère pour une installation sur drone
- Adapté à une utilisation dans des environnements difficiles

Caractéristiques techniques :

Type de détecteur : Détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium
Résolution : 256x192
Objectif : 4 mm
Fréquence d'images effective : 25/50 Hz
Pas de pixel : 12 μm
Champ de vision (FOV) : 43,6° x 33,4° x 54,1° (H x V x P)
Bande spectrale : 8~14 μm
Différence de température équivalente au bruit (NETD) : 25 mK à 25 °C, F#1,0, 25 Hz
Constante de temps thermique : <12 ms

Réglage de l'image :
Correction de la non-uniformité : correction par obturateur / correction par algorithme sans obturateur
Réglage de la luminosité/du contraste : 0~100, en option
Polarité/Palette : Blanc chaud/Noir chaud/Diverses palettes prises en charge
Zoom numérique : zoom continu 1,0~8,0x (pas de 0,1)
Mise en miroir de l'image : verticale/horizontale/diagonale

Paramètres électriques :
Vidéo analogique : PAL/NTSC
Vidéo numérique : DVP/BT656/USB 2.0
Interface de communication : UART/I2C/USB 2.0
Alimentation : 5 V
Consommation électrique typique de la sortie USB à 25 °C : < 0,35 W

Caractéristiques physiques :
Poids (sans objectif) : <7 g
Dimensions (sans objectif) : 21 x 21 x 10,3 mm

Adaptabilité environnementale :
Température de fonctionnement : -40 °C à +80 °C
Température de stockage : -50 °C à +85 °C
Humidité : 5 % à 95 %, sans condensation
Vibrations : 6,06 g, vibrations aléatoires, tous axes
Chocs : 80 g, 4 ms, onde en dents de scie de crête finale, trois axes et six directions

Contenu de l'emballage :

1x caméra thermique FPV Pilotix T256 CVBS+USB (4 mm)
1x câble d'interface
