FPV Thermal Camera Pilotix T256 CVBS (9mm)

Description détaillée du produit

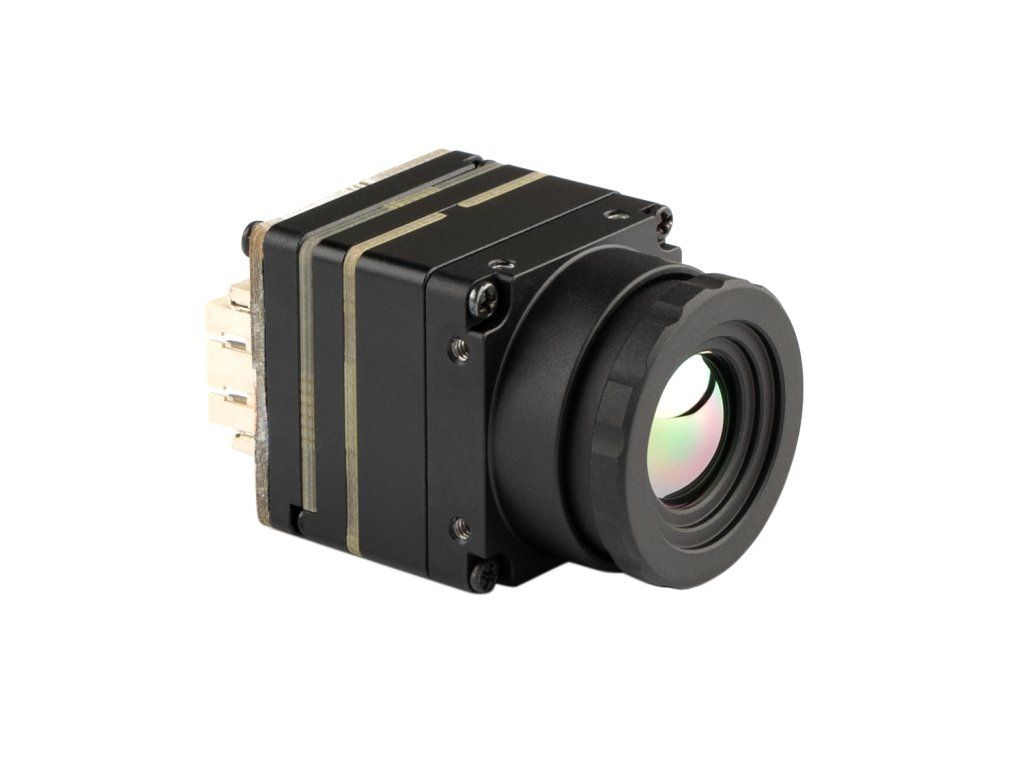

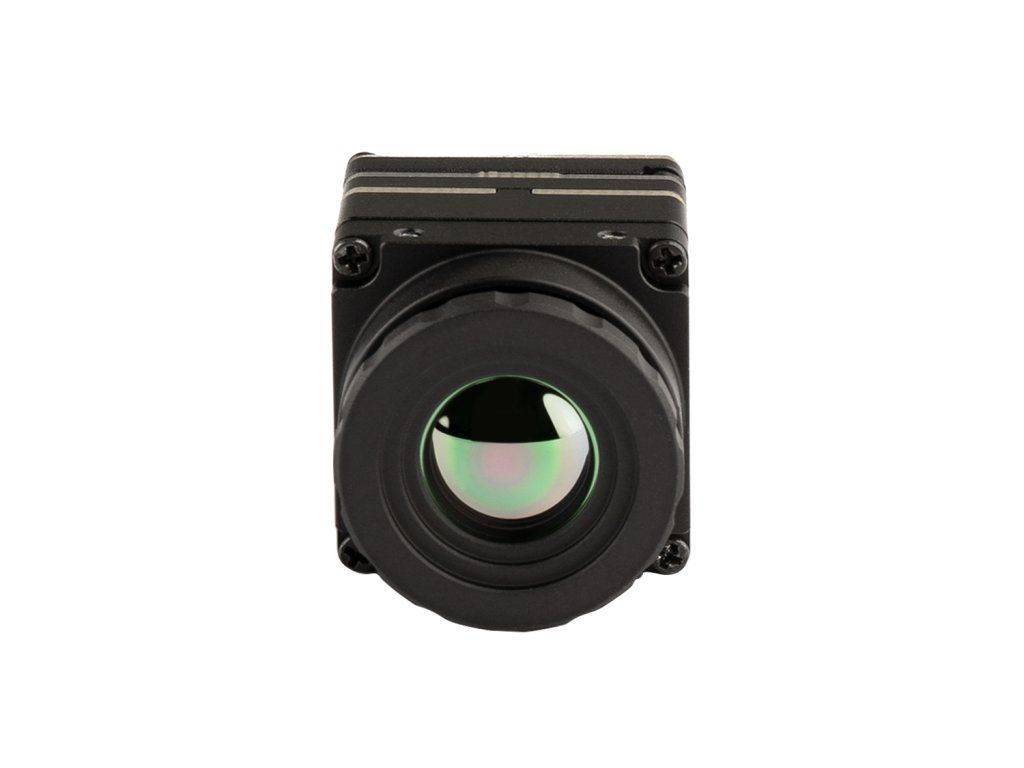

Caméra thermique FPV Pilotix T256 CVBS (9 mm)

La Pilotix T256 CVBS (9 mm) est un module de caméra thermique non refroidie compact, conçu pour les systèmes FPV analogiques, la surveillance par drone, les applications de recherche et la surveillance industrielle. Elle utilise un détecteur infrarouge à oxyde de vanadium pour fournir une imagerie thermique fiable dans l'obscurité, la fumée, le brouillard et d'autres conditions de faible visibilité.

Cette version dispose d'une sortie CVBS analogique, ce qui la rend compatible avec les émetteurs, moniteurs et lunettes FPV traditionnels. L'objectif de 9 mm offre un champ de vision plus étroit que les versions grand angle, permettant une meilleure détection et observation des sources de chaleur éloignées. Cela la rend adaptée à la reconnaissance thermique à longue distance, aux tâches d'inspection et aux opérations de recherche aérienne.

Sa conception légère, sa faible consommation d'énergie et ses dimensions compactes permettent d'intégrer facilement la caméra dans des drones sur mesure et des projets embarqués nécessitant une vidéo thermique analogique.

Caractéristiques :
- Détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium
- Résolution d'imagerie thermique de 256×192
- Sortie vidéo analogique CVBS
- Objectif de 9 mm pour une observation thermique à longue portée
- Haute sensibilité avec un NETD de 25 mK
- Plusieurs palettes d'affichage thermique
- Zoom numérique continu 1,0×–8,0×
- Fonctions de miroir d'image
- Format compact et léger
- Adaptée aux conditions environnementales difficiles

Spécifications :

Type de détecteur : Détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium
Résolution : 256x192
Objectif : 9 mm
Fréquence d'images effective : 25/50 Hz
Pas de pixel : 12 μm
Champ de vision (FOV) : 19,4° × 14,6° × 24,1° (H × V × D)
Bande spectrale : 8~14 μm
Différence de température équivalente au bruit (NETD) : 25 mK à 25 °C, F#1,0, 25 Hz
Constante de temps thermique : <12 ms

Réglage de l'image :

Correction de la non-uniformité : correction par obturateur / correction par algorithme sans obturateur
Réglage de la luminosité/du contraste : 0~100, en option
Polarité/Palette : Blanc chaud/Noir chaud/Diverses palettes prises en charge
Zoom numérique : zoom continu 1,0~8,0x (pas de 0,1)
Mise en miroir de l'image : verticale/horizontale/diagonale

Paramètres électriques :

Vidéo analogique : PAL/NTSC
Interface de communication : UART/I2C
Alimentation : 5 V
Consommation électrique typique à 25 °C : <0,35 W

Caractéristiques physiques :

Poids (sans objectif) : <7 g
Dimensions (sans objectif) : 21 x 21 x 10,3 mm

Adaptabilité environnementale :

Température de fonctionnement : -40 °C à +80 °C
Température de stockage : -50 °C à +85 °C
Humidité : 5 % à 95 %, sans condensation
Vibrations : 6,06 g, vibrations aléatoires, tous axes
Chocs : 80 g, 4 ms, onde en dents de scie de crête finale, trois axes et six directions

Contenu de l'emballage :

1 caméra thermique FPV Pilotix T256 CVBS (9 mm)
1 câble d'interface
