FPV Thermal Camera HobbyDrone Mini2 256x192

Description détaillée du produit

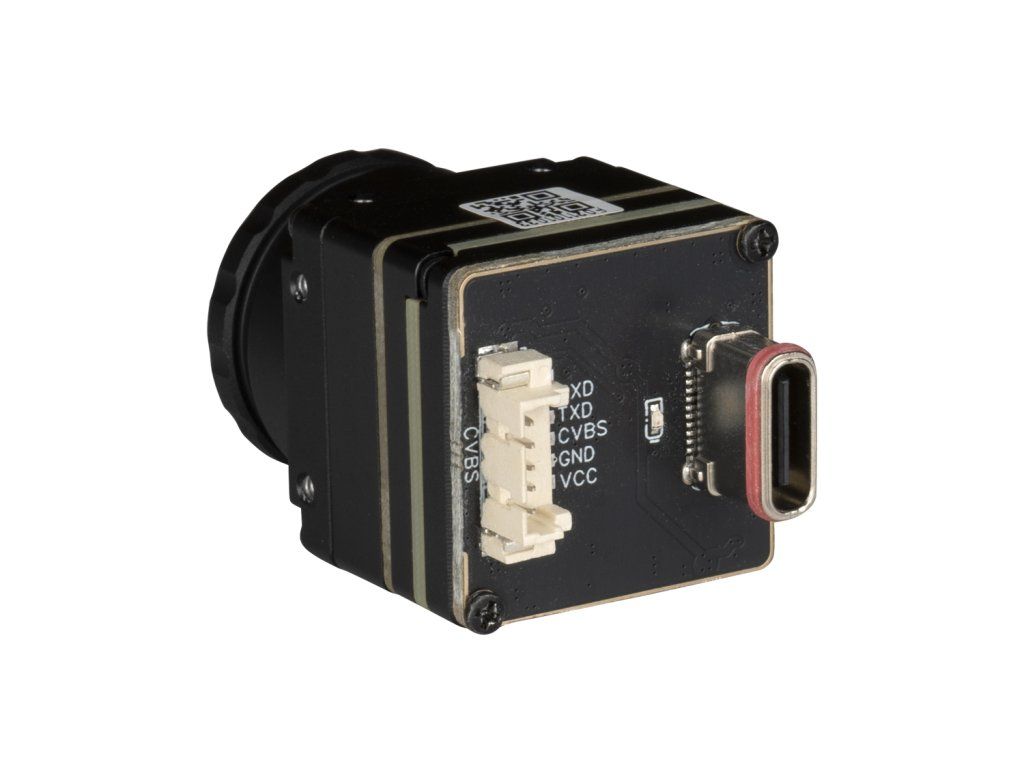

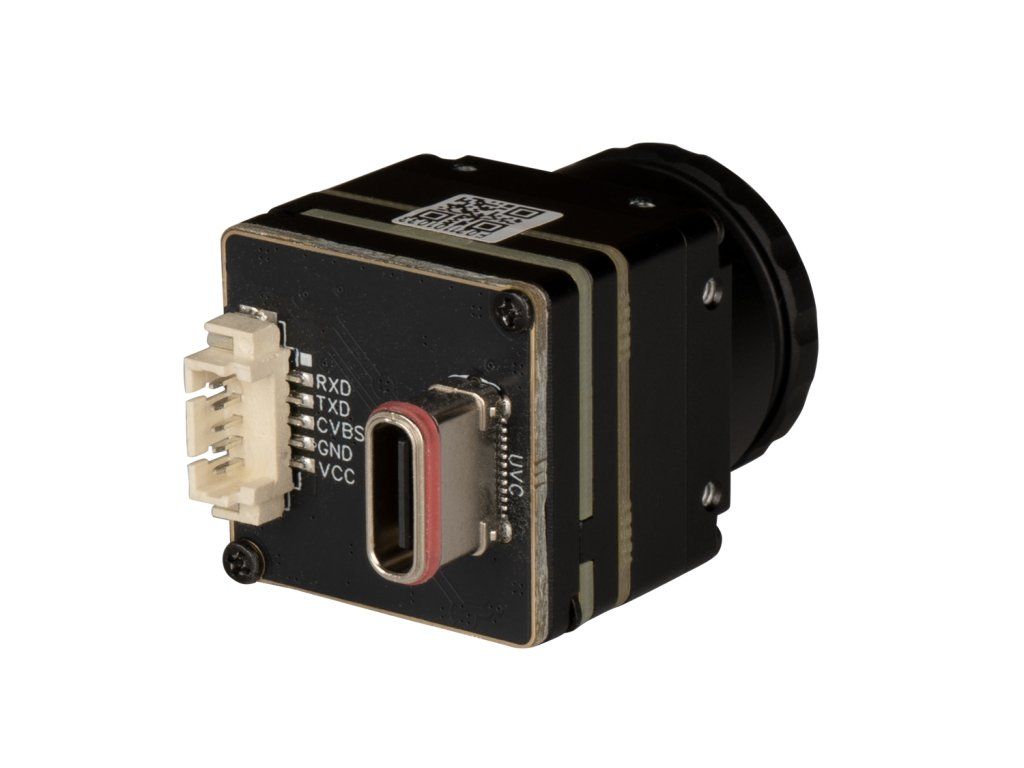

Caméra thermique FPV HobbyDrone Mini2 256x192

Le HobbyDrone Mini2 est un module de caméra thermique infrarouge non refroidi compact, équipé d'un détecteur à oxyde de vanadium haute sensibilité. Avec sa résolution de 256x192 et son NETD de 25 mK, il offre des images thermiques nettes même dans des environnements à faible contraste. Conçue pour le FPV et les applications embarquées, elle offre une sortie vidéo fluide, plusieurs palettes de couleurs et une excellente adaptabilité aux environnements exigeants. L'un des principaux avantages de ce module réside dans son architecture à double sortie vidéo, qui prend en charge à la fois les sorties analogiques (PAL/NTSC) et numériques (USB 2.0 / MIPI / DVP / BT656). Cela signifie que la caméra peut fonctionner simultanément dans des systèmes FPV analogiques traditionnels tout en alimentant des plateformes de traitement numérique. Par rapport aux caméras thermiques à sortie unique, cela augmente considérablement la flexibilité du système et son potentiel d'intégration. L'avantage principal est d'ordre pratique : une sortie peut être utilisée pour le pilotage ou la transmission FPV en temps réel, tandis que la deuxième sortie numérique peut servir à l'enregistrement, au traitement IA, à l'analyse télémétrique ou à l'intégration dans des systèmes embarqués. Cela rend la Mini2 plus polyvalente pour les drones, la robotique, les outils d'inspection et les configurations multisystèmes où l'utilisation parallèle des données est importante.

Caractéristiques :

- Matrice de plan focal IR non refroidie à l'oxyde de vanadium pour une détection thermique stable
- Imagerie thermique haute résolution avec 256 x 192 pixels et un pas de pixel de 12 μm
- Fréquence d'images fluide de 25/50 Hz avec un temps de réponse rapide < 12 ms
- Prise en charge des palettes de couleurs « blanc chaud », « noir chaud » et de multiples autres palettes
- Zoom numérique continu 1,0–8,0x et options de retournement d'image
- Double algorithme de correction : modes avec obturateur et sans obturateur

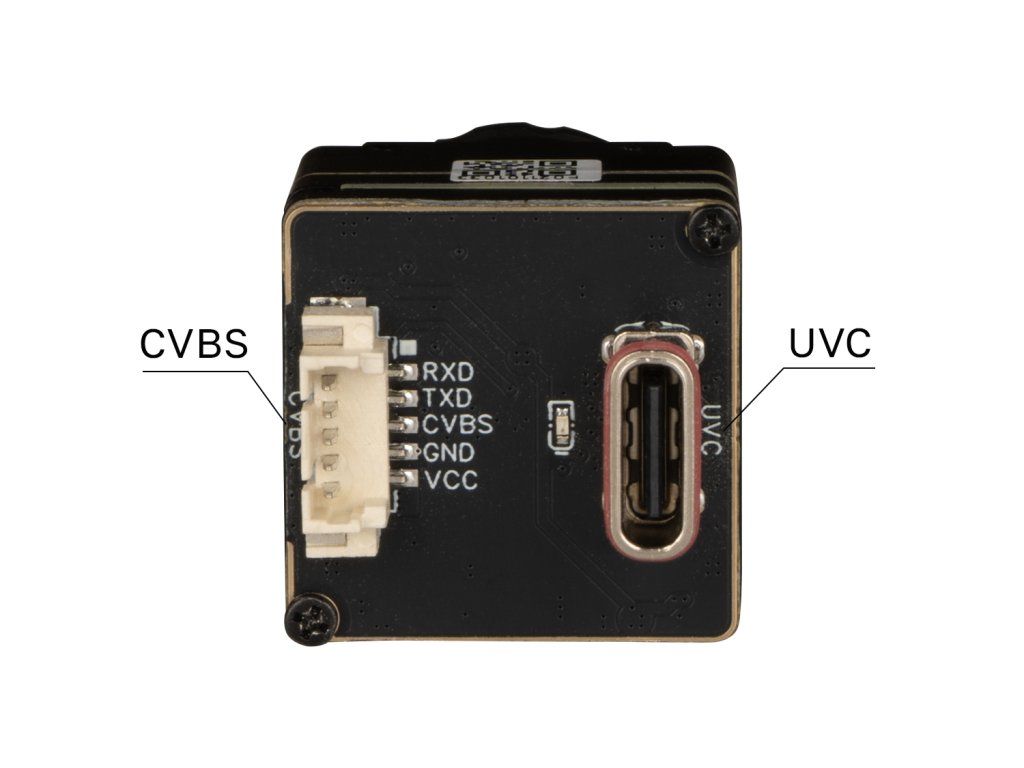

- Double sortie vidéo : analogique (PAL/NTSC) + numérique (USB 2.0 / MIPI / DVP / BT656)
- Module léger et compact pour une intégration flexible
- Large plage de températures de fonctionnement et haute résistance aux vibrations et aux chocs

Caractéristiques techniques :

Présentation :
Type de détecteur : détecteur infrarouge à plan focal non refroidi à l'oxyde de vanadium
Résolution : 256 x 192
Fréquence d'images effective : 25/50 Hz
Pas de pixel : 12 μm
Champ de vision (FOV) : H≈40,0°, V≈30,4°, D≈49°
Bande spectrale : 8~14 μm
Différence de température équivalente au bruit (NETD) : 25 mK à 25 °C, F#1,0, 25 Hz
Constante de temps thermique : <12 ms

Réglage de l'image :

Correction de la non-uniformité : correction par obturateur / correction par algorithme sans obturateur
Réglage de la luminosité / du contraste : 0~100, en option
Polarité / Palette : Blanc chaud / Noir chaud / Diverses palettes prises en charge
Zoom numérique : zoom continu 1,0~8,0x (pas : 0,1)
Mise en miroir de l'image : verticale/horizontale/diagonale

Paramètres électriques :

Vidéo analogique : PAL/NTSC
Vidéo numérique : DVP/BT656/USB 2.0/MIPI
Interface de communication : UART/I2C/USB 2.0
Alimentation : 5 V
Consommation électrique typique de la sortie USB à 25 °C : <0,35 W

Caractéristiques physiques :

Poids (sans objectif) : <7 g
Dimensions (sans objectif) : 21 x 21 x 10,3 mm

Adaptabilité environnementale :

Température de fonctionnement : -40 °C à +80 °C
Température de stockage : -50 °C à +85 °C
Humidité : 5 % à 95 %, sans condensation
Vibrations : 6,06 g, vibrations aléatoires, tous axes
Chocs : 80 g, 4 ms, onde en dents de scie de crête finale, trois axes et six directions

Télécharger la documentation

Le pack comprend :

1 caméra thermique FPV HobbyDrone Mini2 256x192
1 câble d'interface
