FC Pilotix F405 V3 ICM42688
Le code : 5447Description détaillée du produit
Le Pilotix F405 ICM42688 V3 est un contrôleur de vol FPV riche en fonctionnalités, construit autour du MCU STM32F405 et du gyroscope haute performance ICM42688-P connecté via SPI. Fonctionnant avec le firmware Betaflight et la cible PILOTIXF405V3, cette carte de 36 × 36 mm ne pèse que 9,6 g et comprend deux sorties BEC (5V/2,5A et 9V/2,5A), un baromètre intégré, un magnétomètre et un OSD analogique.
Caractéristiques principales
- ✓Gyroscope ICM42688-P — capteur haute précision avec connexion SPI et accéléromètre intégré
- ✓Deux sorties BEC — 5V/2,5A et 9V/2,5A pour alimenter les périphériques
- ✓Suite complète de capteurs — baromètre SPL06 et magnétomètre intégré
- ✓5 ports UART — connectivité étendue pour récepteurs, GPS et périphériques
- ✓DShot bidirectionnel — prend en charge le filtrage RPM avec DShot150 à DShot1000
- ✓Large compatibilité récepteur — SBUS, CRSF, ELRS, TBS Crossfire, DSMX et plus encore
- ✓Deux entrées vidéo analogiques — avec OSD analogique et sortie vidéo composite
- ✓USB Type-C — connectivité moderne avec bouton DFU pour un flashage facile
Le contrôleur de vol utilise un montage standard de 30,5 × 30,5 mm
Détails du produit
| Modèle | F405 ICM42688 V3 |
|---|---|
| SKU | 5447 |
MCU
| FC MCU | STM32F405 |
|---|---|
| Cible du firmware | PILOTIXF405V3 |
| Prise en charge du firmware | Betaflight |
| Type OSD | Affichage OSD analogique |
Capteurs
| Gyro | ICM42688-P |
|---|---|
| Connexion gyro | SPI |
| Nombre de gyroscopes | 1 |
| Accéléromètre | Intégré |
| Baromètre | SPL06 |
| Magnétomètre | Intégré |
Spécifications électriques
| BEC | 5 V @ 2.5 A, 9 V @ 2.5 A |
|---|
Interfaces
| Sorties de contrôle du moteur | 4 |
|---|---|
| Protocoles ESC | PWM, OneShot125, Multishot, DShot150, DShot300, DShot600, DShot1000, OneShot42, Brushed |
| DShot bidirectionnel | oui |
| Protocole de réception | SBUS, CRSF, ELRS, FrSky, Futaba, Flysky, TBS Crossfire, DSMX |
| Bouton dFU | oui |
| Port I2C | 1 |
| Sortie de bande LED | oui |
| Emplacement pour carte SD | non |
| Ports UART | 5 |
| Sortie de buzzer | oui |
| Port USB | USB Type C |
| Entrées vidéo | 2 |
| Entrée vidéo | Analogique |
| Sortie vidéo | Analogique |
Spécifications mécaniques
| Dimensions | 36 x 36 mm |
|---|---|
| Montage | 30,5 x 30,5 mm (M3) |
| Poids | 9.6g |
Conditions d'exploitation
| Plage d'humidité | 20-95% HR (sans condensation) |
|---|---|
| Température de fonctionnement | -20 - 40 °C |
| Température de stockage | -30 - 50 °C |
Commun
| Contenu de l'emballage | Jeu de câbles, Balles amortissantes (4x) |
|---|---|
| Garantie | 2 ans |

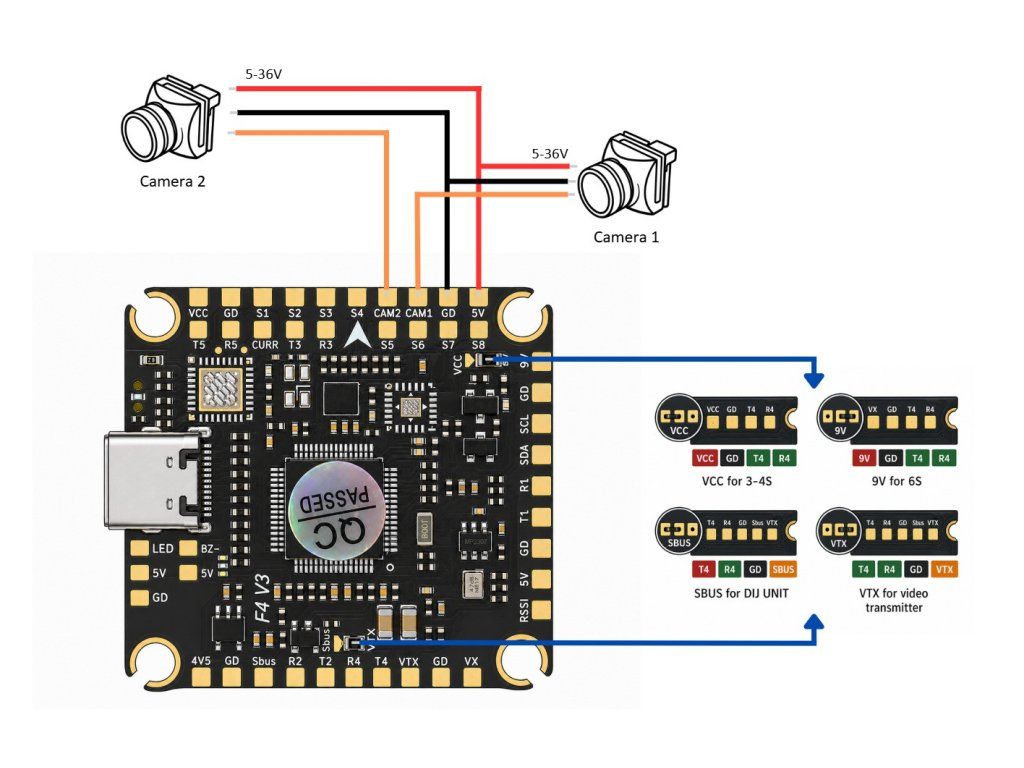

Schéma de câblage
Paramètres supplémentaires
| Catégorie: | Contrôleurs de vol FPV |
|---|---|
| Garantie: | 2 ans |
| Poids: | 0.11 kg |
| EAN: | 5060491868126 |
| Dimensions de montage: | 30.5x30.5 mm |
| Alimentation électrique: | 3-6 S |
| Courant continu: | 60 A |
| Type de processeur: | F405 |
