Přijímač Pilotix pro digitální modul Fiber (80 km)

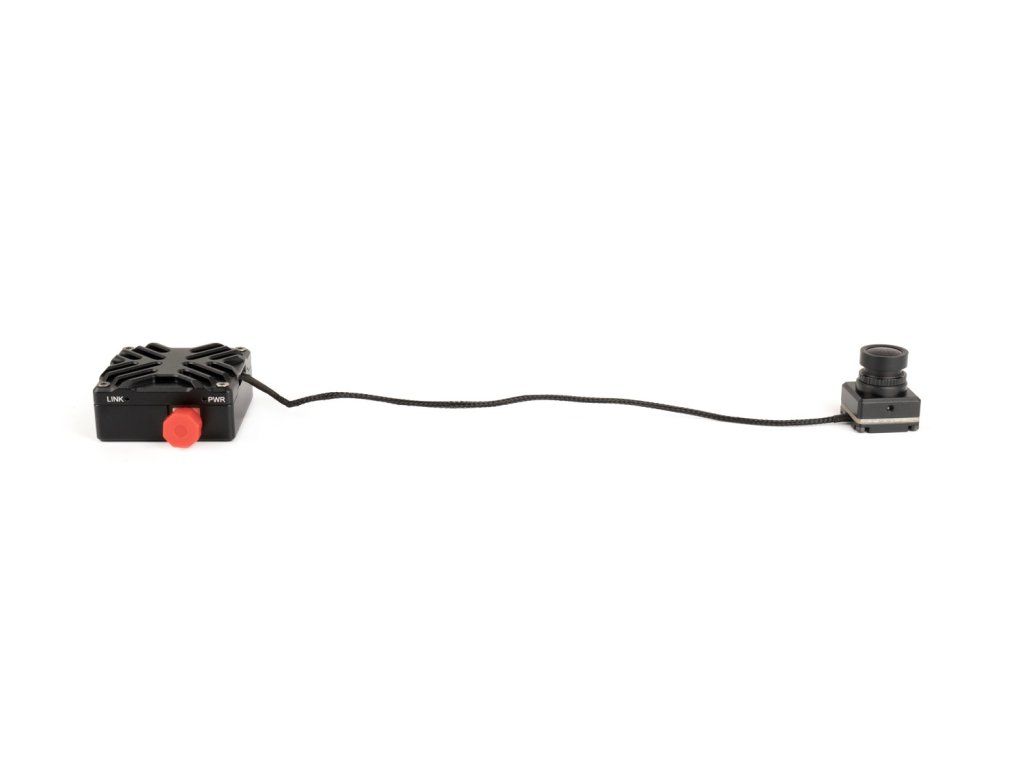

Pilotix Digital Fiber Module Receiver je kompaktní přijímač videa a dat pro bezpilotní letouny, navržený pro systémy optického přenosu na dlouhé vzdálenosti. Poskytuje video ve vysokém rozlišení s nízkou latencí a podporuje integraci řídicích dat CRSF/SBUS a telemetrie OSD. Je navržen pro snadnou instalaci a kompatibilitu s oblíbenými letovými řadiči a poskytuje stabilní plně duplexní komunikaci přes single-mode optické linky až do vzdálenosti 80 km.

Vlastnosti:
- Ultrakompaktní design pro snadnou integraci do systémů UAV
- Vysoké rozlišení videa s nízkou latencí
- Podpora konfigurovatelného kódování videa H.264 / H.265
- Kompatibilní s displejem Betaflight, INAV a ArduPilot OSD
- Plně duplexní optická komunikace pro spolehlivý přenos dat
- Podpora digitálních řídicích protokolů CRSF a SBUS
- Standardní montážní vzory pro rychlou instalaci
- Rozhraní DJI Sky-side plug pro připojení bez pájení
- Rozšiřitelné rozhraní pro infračervené kamery nebo bezdrátové moduly
- Stabilní provoz v náročných podmínkách

Důležité poznámky:
- Pro spolehlivou komunikaci na vzdálenosti až 9 km doporučujeme zvolit transceiver s dosahem až 20 km.
- Pro spolehlivou komunikaci na vzdálenosti od 10 km do 14 km doporučujeme zvolit transceiver s dosahem až 40 km.
- Pro spolehlivou komunikaci na vzdálenosti od 15 km do 20 km a více doporučujeme zvolit transceiver s dosahem až 60-80 km.
- Optické komunikační moduly Pilotix jsou kompatibilní pouze s transceivery stejné série. Nezaručujeme kompatibilitu ani neneseme odpovědnost za správnou funkci při použití zařízení jiných sérií.

Specifikace:
Rozlišení videa: 4K@30fps, 3K@60fps, 1080P@90fps
Datový tok videa: 500 kbps – 20 Mbps
Latence: 45–80 ms
Obrazový snímač: 1/2,8"
Ohnisková vzdálenost: 2,1 mm
Zorné pole: D 174,2° / H 145,7° / V 80,5°
Clona: F/1,45
Metoda kódování: H.264 / H.265 (konfigurovatelné)
Protokol OSD: MSP OSD
Spotřeba energie: 3,2 W
Typ vlákna: Jednovidové vlákno
Vlnová délka vlákna: 1310 / 1550 nm
Duplexní režim: Plně duplexní
Formát dat: CRSF / SBUS
Přenosová vzdálenost: Až 80 km

Rozhraní:
Rozhraní SH1.0 6P Sky Unit
Rozhraní FC Fiber
Sériové digitální rozhraní (protokol CRSF)
Rozšiřující rozhraní pro další moduly

Provozní podmínky:
Provozní teplota: −40 °C až +70 °C
Skladovací teplota: −40 °C až +85 °C
Vlhkost: 5–95 % (bez kondenzace)

Rozměry a hmotnost:
Rozměry hlavní jednotky: 40,2 x 40,2 x 18,6 mm

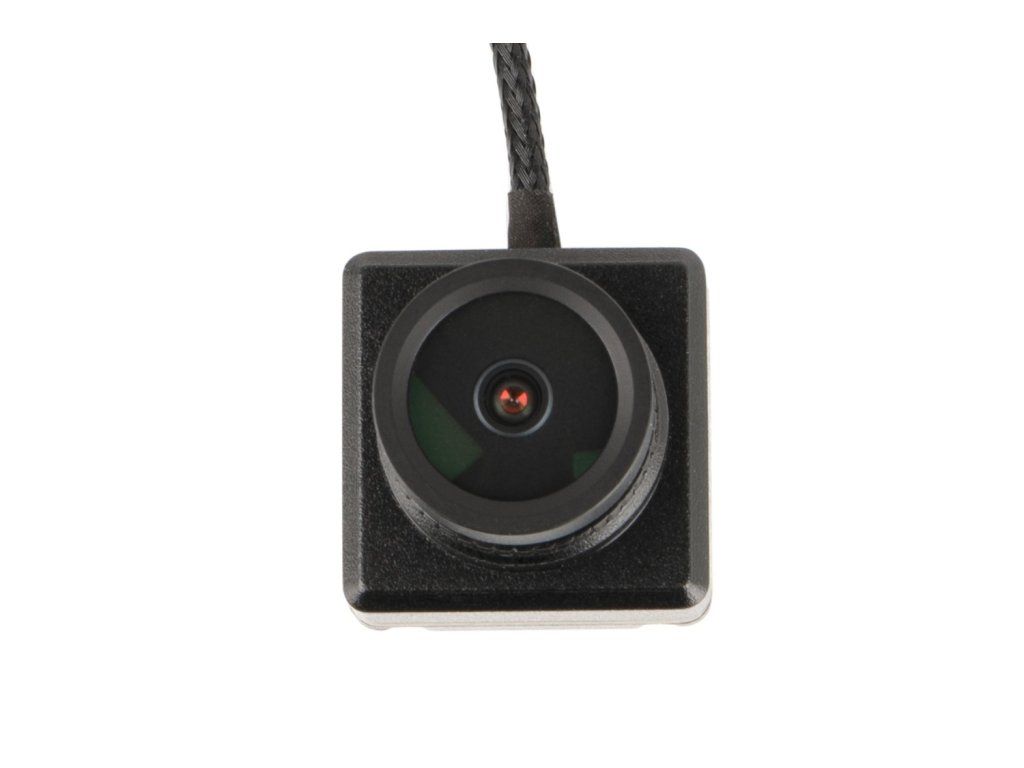

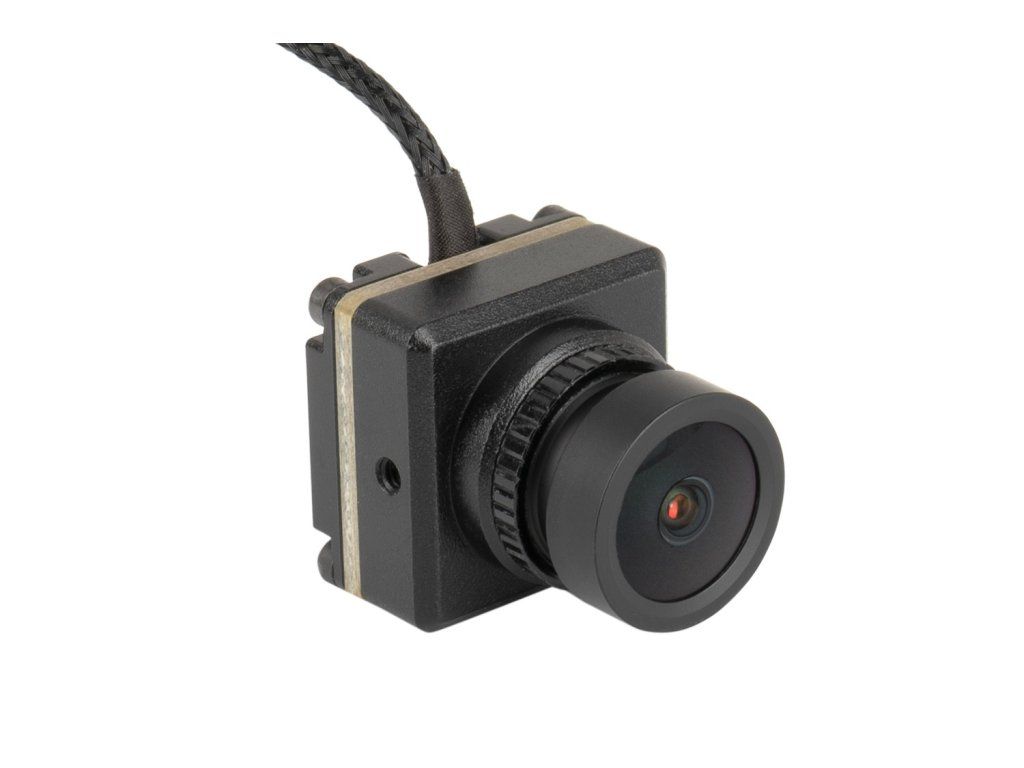

Rozměry kamery: 19 x 19 x 22,5 mm
Délka kabelu kamery: 20 cm
Hmotnost: 45 g (včetně kamery)

Balení obsahuje:
1x digitální optický modul Pilotix
1x kamerový modul
1x kabel kamery
