GPS Module Holybro M9N

Detailní popis produktu

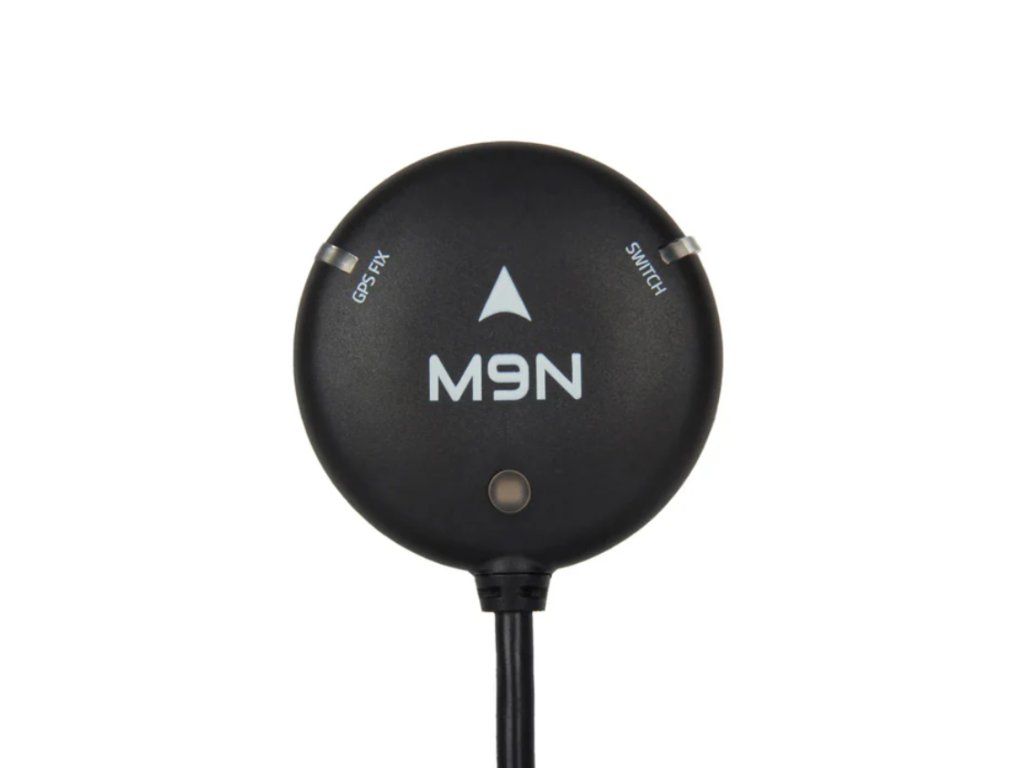

GPS modul Holybro M9N

GPS modul M9N využívá multi-konstelační GNSS poháněný u-blox M9N, souběžný GNSS přijímač, který může přijímat a sledovat více GNSS systémů. Díky vícepásmové architektuře RF front-endu lze současně přijímat všechny čtyři hlavní GNSS konstelace, GPS, Galileo, GLONASS a BeiDou.

Je také vybaven kompasem IST8310, tříbarevným LED indikátorem, bzučákem a bezpečnostním spínačem. K dispozici jsou 3 různé možnosti konektorů pro různé účely. Tento modul se dodává s přenosovou rychlostí 115200 (dříve 38400).

Vysokozisková patch anténa o rozměrech 25 x 25 mm2 poskytuje vynikající výkon a všesměrový vyzařovací diagram antény zvyšuje flexibilitu při instalaci zařízení. Je vybaven aktivním obvodem pro keramickou patch anténu a dobíjecí záložní baterií pro teplý start.

Vlastnosti:

- GNSS přijímač Ublox M9N
- Přesné určování polohy
- Rychlá aktualizace navigace
- Kompas IST8310
- Anténa s vysokým ziskem 25*25*4 mm
- Interní bzučák, bezpečnostní spínač
- Ultra jasná RGB LED dioda uživatelského rozhraní

Specifikace:

GNSS přijímač: Ublox M9N
Počet souběžných GNSS: Až 4 GNSS, BeiDou, Galileo, GLONASS, GPS, QZSS
Frekvenční pásmo: GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1
Kompas: IST8310
Výstupní protokol: UBX (U-blox), NMEA
Přesnost: 1,5 m CEP
Rychlost aktualizace navigace: až 25 Hz (4 souběžné GNSS)
Systém rozšíření GNSS: EGNOS, GAGAN, MSAS a WAAS, QZSS: L1S
Výchozí přenosová rychlost: 115200
Vstupní napětí: 4,7–5,2 V
Typ konektoru: JST-GH-10pin
Anténa: keramická patch anténa 25 x 25 x 4 mm
Zisk antény: 1,5 dbi
Zisk antény LNA: 22 dB
Spotřeba energie: méně než 200 mA při 5 V
Provozní teplota: -40 ~ 80 °C
Rozměry: φ50 x 14,4 mm
Hmotnost: 32 g
Délka kabelu: 26 cm (kabel 42 cm lze zakoupit samostatně)
Ostatní:
- Tříbarevná LED
- Integrovaný bzučák
- Bezpečnostní spínač
- LNA MAX2659ELT+ RF zesilovač
- Dobíjecí kondenzátor Farah
- Nízkošumový regulátor 3,3 V

Balení obsahuje:
1x modul GPS M9N
1x pevný držák GPS z uhlíkových vláken
