Receiver Pilotix for Fiber module digital (80km)

Opis szczegółowy produktu

Odbiornik Pilotix dla modułu światłowodowego cyfrowego (80 km)

Pilotix Digital Fiber Module Receiver to kompaktowy odbiornik wideo i danych dla bezzałogowych statków powietrznych (UAV), przeznaczony do długodystansowych systemów transmisji światłowodowej. Zapewnia obraz wideo w wysokiej rozdzielczości z niskim opóźnieniem, obsługując jednocześnie dane sterujące CRSF/SBUS i integrację telemetrii OSD. Zaprojektowany z myślą o łatwej instalacji i kompatybilności z popularnymi kontrolerami lotu, zapewnia stabilną komunikację pełnodupleksową przez łącza światłowodowe jednomodowe o długości do 80 km.

Cechy:
- Ultrakompaktowa konstrukcja ułatwiająca integrację z systemami bezzałogowych statków powietrznych
- Transmisja wideo w wysokiej rozdzielczości z niskim opóźnieniem
- Obsługa konfigurowalnego kodowania wideo H.264 / H.265
- Kompatybilność z wyświetlaczem OSD Betaflight, INAV i ArduPilot
- Komunikacja światłowodowa w trybie pełnego dupleksu zapewniająca niezawodny transfer danych
- Obsługa protokołów sterowania cyfrowego CRSF i SBUS
- Standardowe wzory montażowe ułatwiające szybką instalację
- Interfejs wtykowy DJI Sky-side do połączeń bez lutowania
- Rozszerzalny interfejs dla kamer na podczerwień lub modułów bezprzewodowych
- Stabilna praca w trudnych warunkach środowiskowych

Ważne uwagi:
- Aby zapewnić niezawodną komunikację na odległości do 9 km, zalecamy wybór nadajnika-odbiornika o zasięgu do 20 km.
- Aby zapewnić niezawodną komunikację na odległości od 10 km do 14 km, zalecamy wybór nadajnika-odbiornika o zasięgu do 40 km.
- Aby zapewnić niezawodną komunikację na odległości od 15 km do 20 km i więcej, zalecamy wybór nadajnika-odbiornika o zasięgu do 60-80 km.
- Moduły komunikacyjne światłowodowe Pilotix są kompatybilne wyłącznie z nadajnikami-odbiornikami tej samej serii. Nie gwarantujemy kompatybilności ani nie ponosimy odpowiedzialności za prawidłowe działanie w przypadku korzystania z urządzeń innych serii.

Specyfikacje:
Rozdzielczość wideo: 4K@30fps, 3K@60fps, 1080P@90fps
Szybkość transmisji wideo: 500 kbps – 20 Mbps
Opóźnienie: 45–80 ms

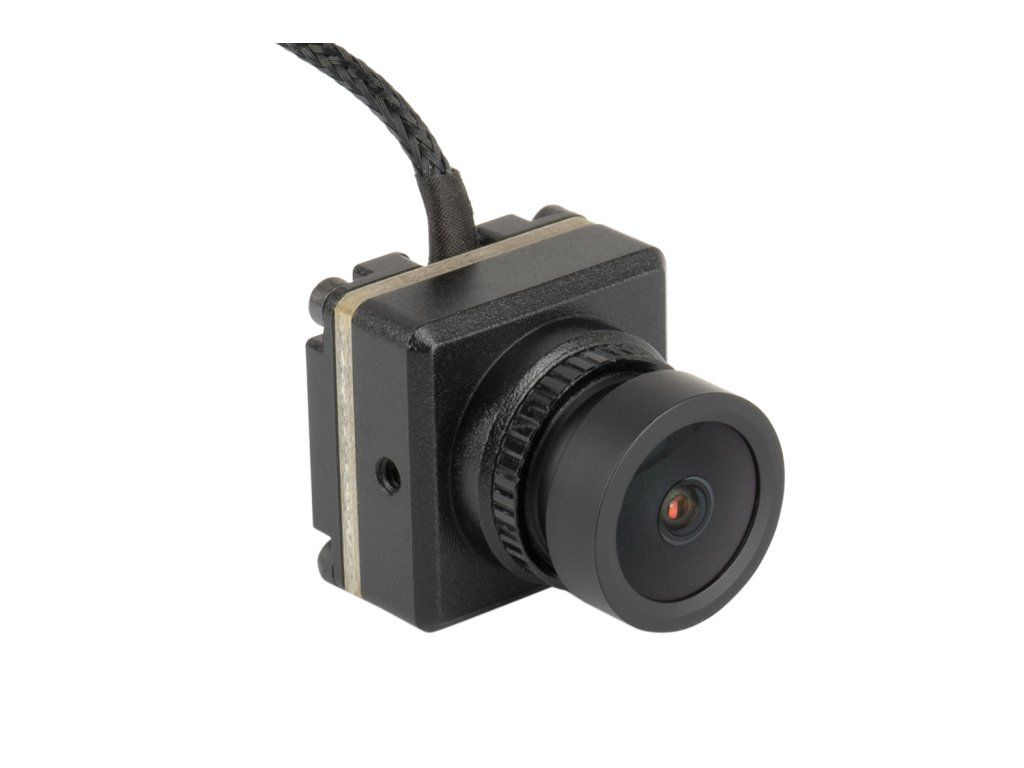

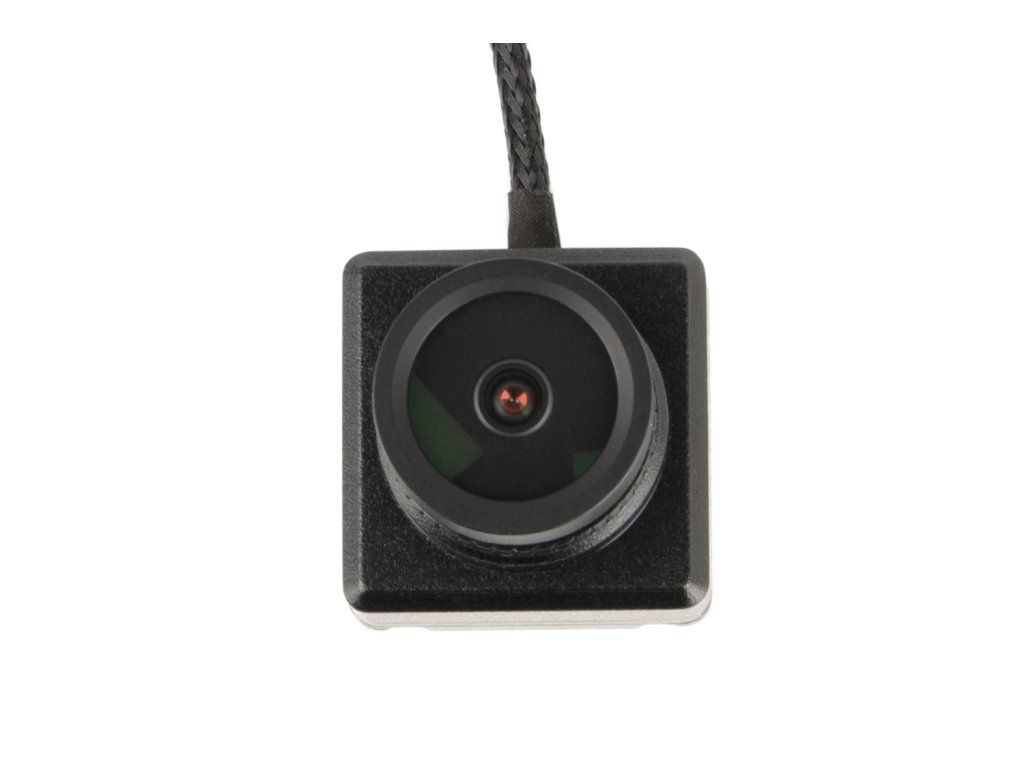

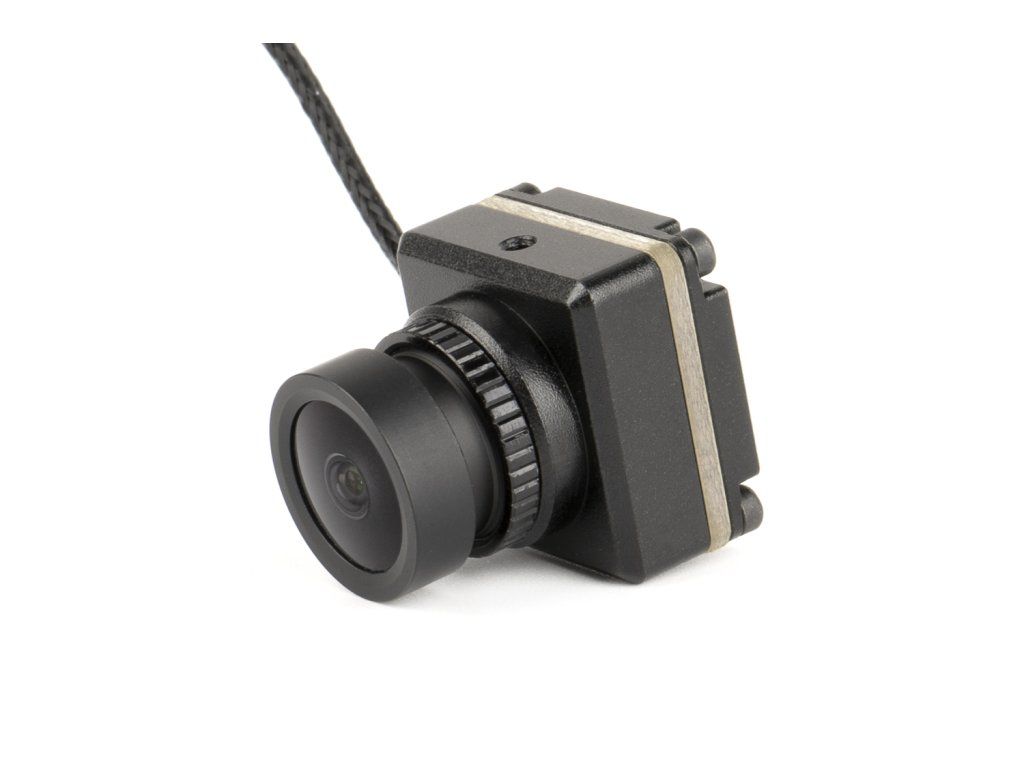

Czujnik obrazu: 1/2,8"
Ogniskowa: 2,1 mm
Pole widzenia: D 174,2° / H 145,7° / V 80,5°
Przysłona: F/1,45
Metoda kodowania: H.264 / H.265 (konfigurowalna)
Protokół OSD: MSP OSD
Pobór mocy: 3,2 W
Typ światłowodu: światłowód jednomodowy
Długość fali światłowodu: 1310 / 1550 nm
Tryb dupleksowy: pełny dupleks
Format danych: CRSF / SBUS
Zasięg transmisji: do 80 km

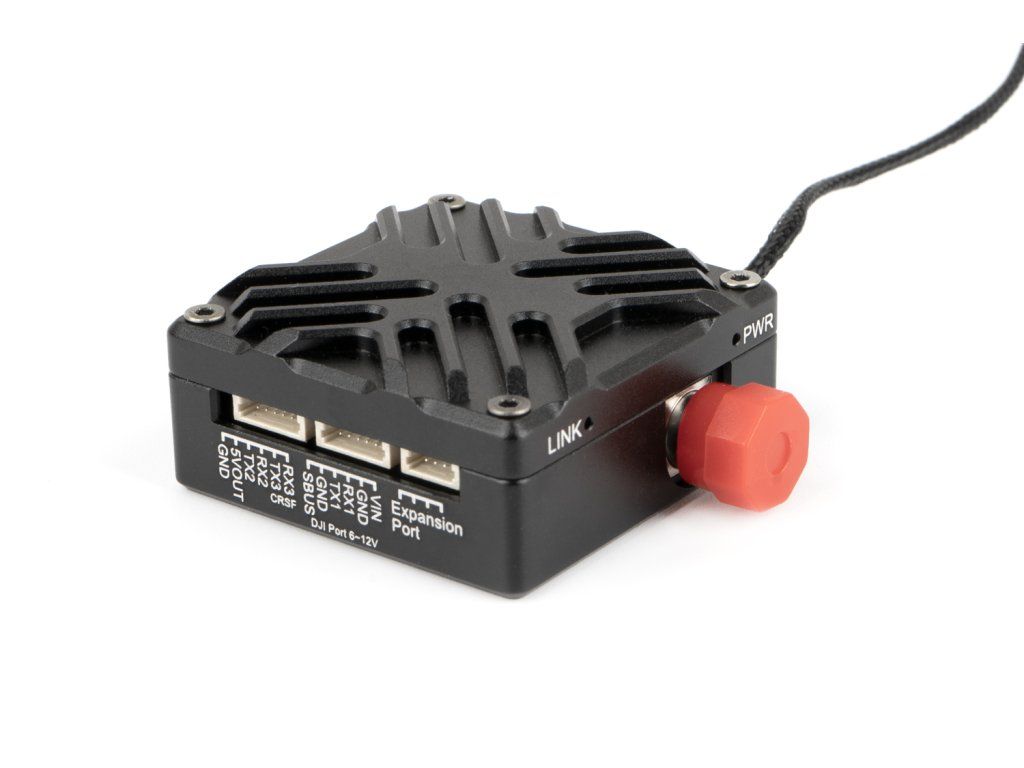

Interfejsy:
SH1.0 6P Interfejs jednostki Sky
Interfejs światłowodu FC
Seryjny interfejs cyfrowy (protokół CRSF)
Interfejs rozszerzeń dla dodatkowych modułów

Warunki środowiskowe:
Temperatura pracy: od -40°C do +70°C
Temperatura przechowywania: od -40°C do +85°C
Wilgotność: 5–95% (bez kondensacji)

Wymiary i waga:

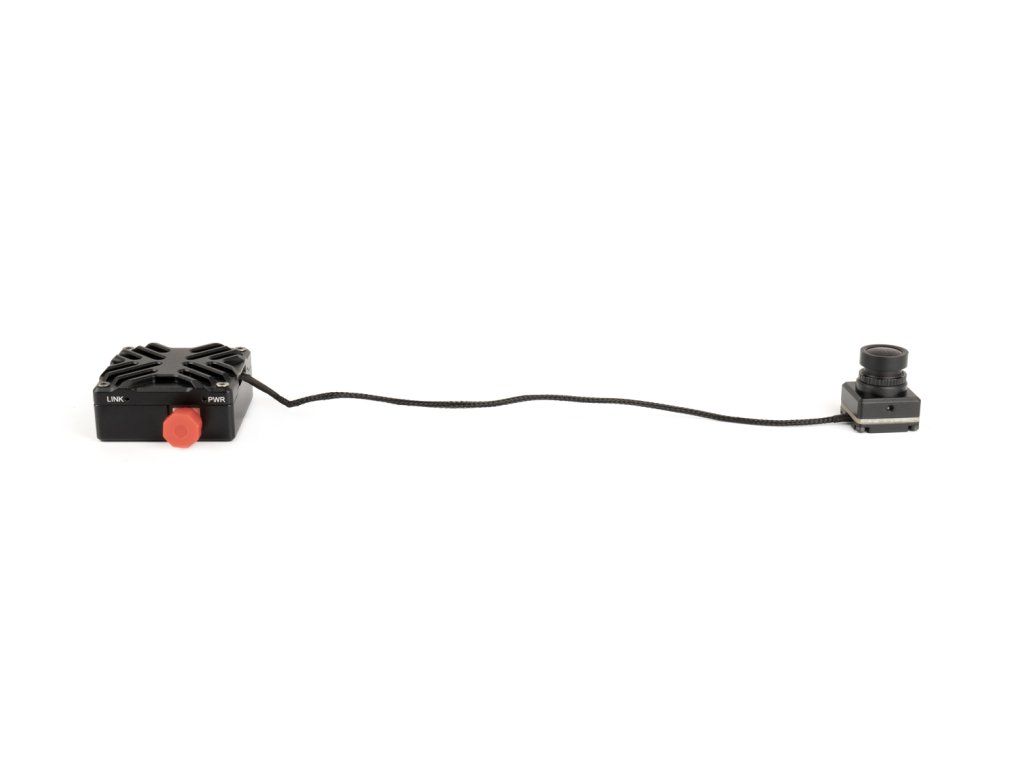

Rozmiar jednostki głównej: 40,2 x 40,2 x 18,6 mm
Rozmiar kamery: 19 x 19 x 22,5 mm
Długość kabla kamery: 20 cm
Waga: 45 g (wraz z kamerą)

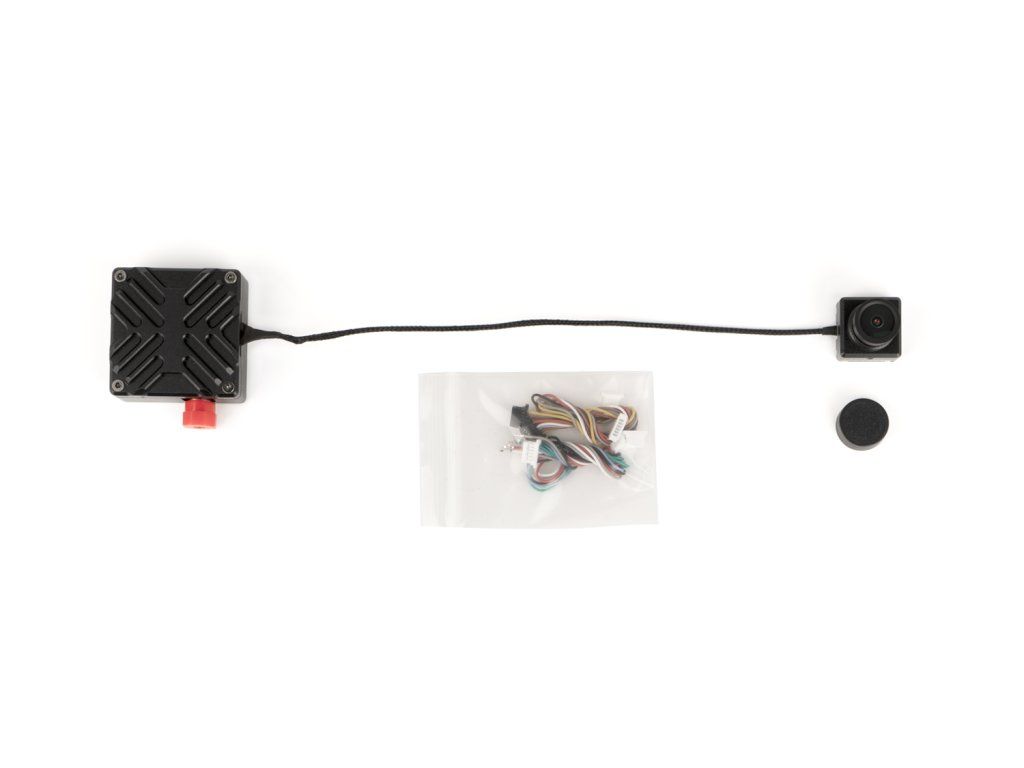

Zawartość opakowania:
1x odbiornik modułu światłowodowego Pilotix
1x moduł kamery
1x kabel kamery
