Power Distribution Board MATEKSYS PDB-HEX

Opis szczegółowy produktu

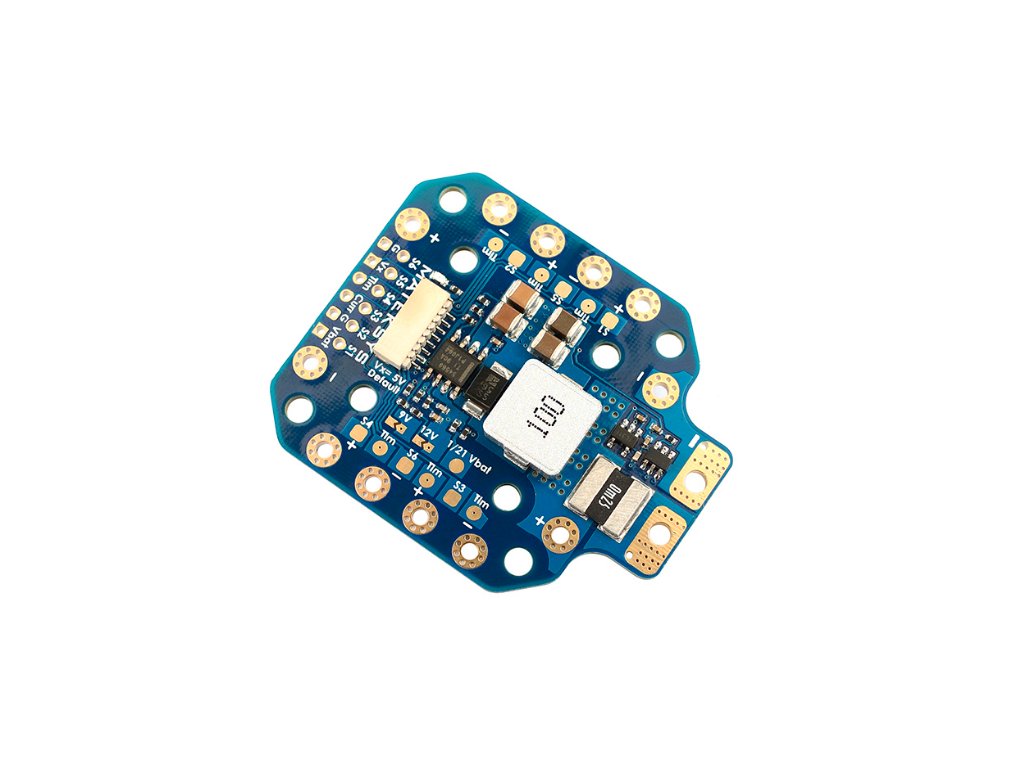

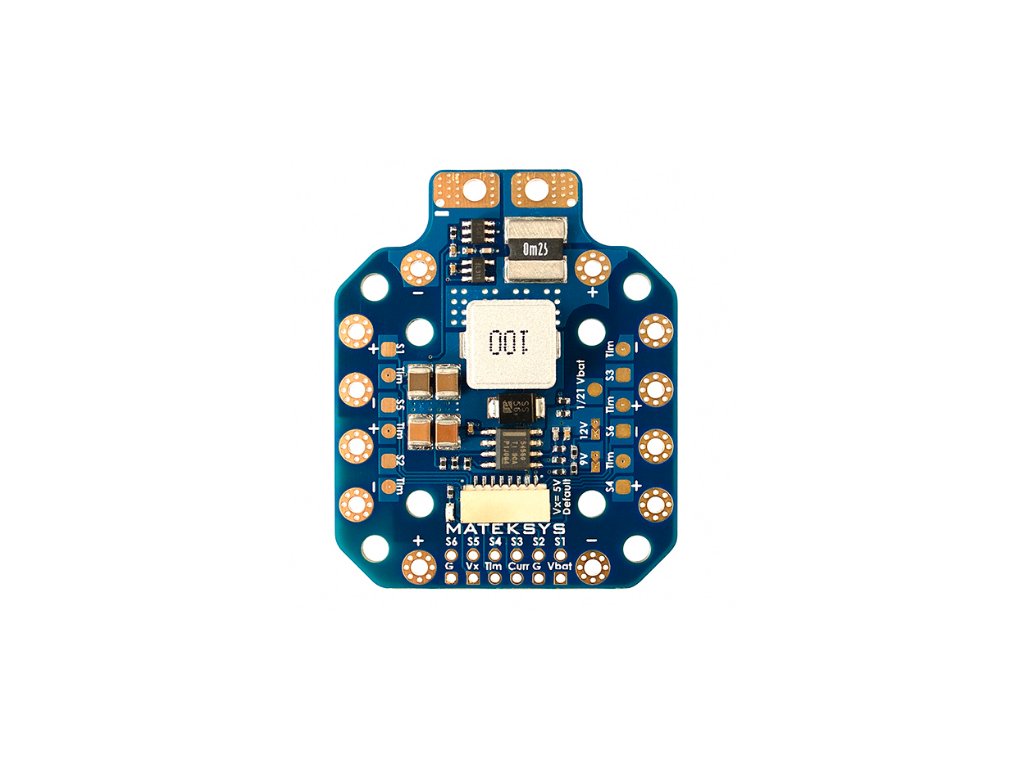

Płytka dystrybucji zasilania MATEKSYS PDB-HEX

MATEKSYS PDB-HEX to sześciokątna płytka dystrybucji zasilania zoptymalizowana pod kątem heksakopterów i quadkopterów, oferująca solidne wykrywanie prądu i regulowany BEC, aby zapewnić niezawodne zasilanie i telemetrię w kompaktowych konfiguracjach FPV.

Cechy:
- Obsługuje szeroki zakres wejściowy (2–12S LiPo, 6–60 V DC) z wbudowanym czujnikiem prądu.
- Rozdziela zasilanie do sześciu ESC z obsługą sygnału telemetrycznego poprzez zintegrowane pady.
- Zawiera funkcje ochronne: zabezpieczenie przed przetężeniem, tolerancję na zwarcia i samoczynne przywracanie.
- Kompaktowa konstrukcja montażowa.

Specyfikacje:
Napięcie wejściowe: 6–60 V (2–12S LiPo)
Prąd: PDB/rezystor wykrywania prądu: 140 A ciągły, 264 A impulsowy. Każda płytka ESC: 60 A ciągły, 100 A impulsowy.

Czujnik prądu: zakres 264 A, wyjście ADC 3,3 V; skalowanie: 125 (INAV/Betaflight), 80 (ArduPilot).
Wyjście BEC (Vx):
-5 V domyślnie (5 A ciągłe)

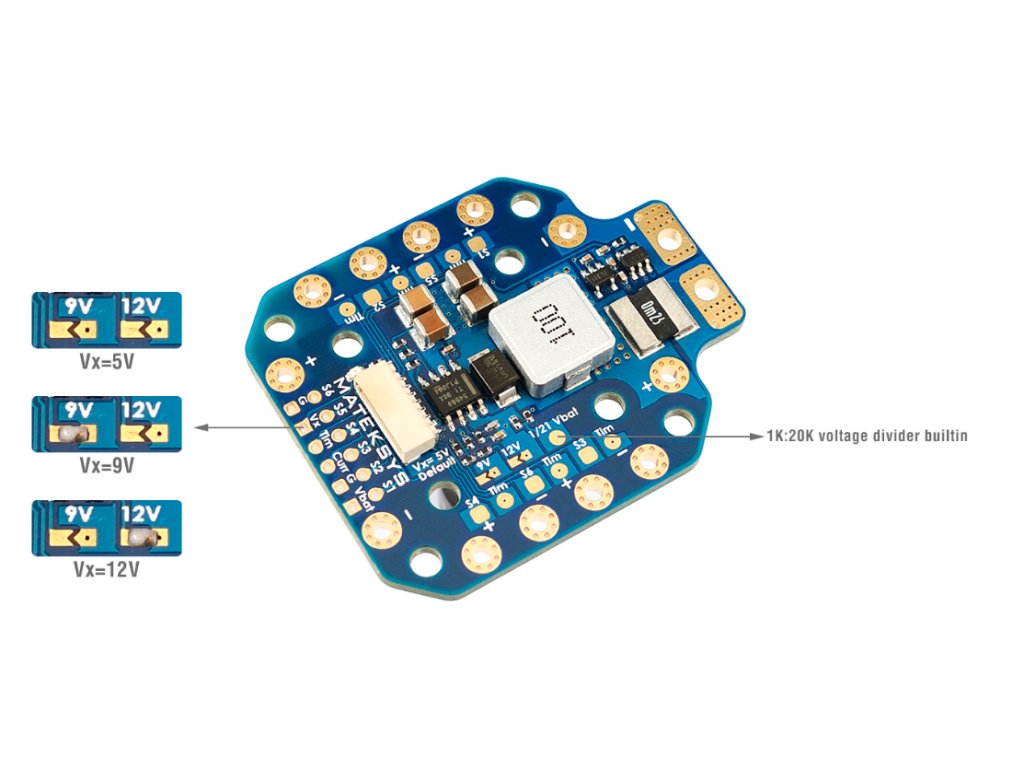

-9 V lub 12 V poprzez zworkę (4 A ciągłe, maksymalnie do 5 A)
-Odporność na zwarcie przez 1 sekundę, zabezpieczenie przed przetężeniem, automatyczne przywracanie.
Dzielnik napięcia: rezystory 1 kΩ : 20 kΩ, wyjście = 1/21 VBAT.

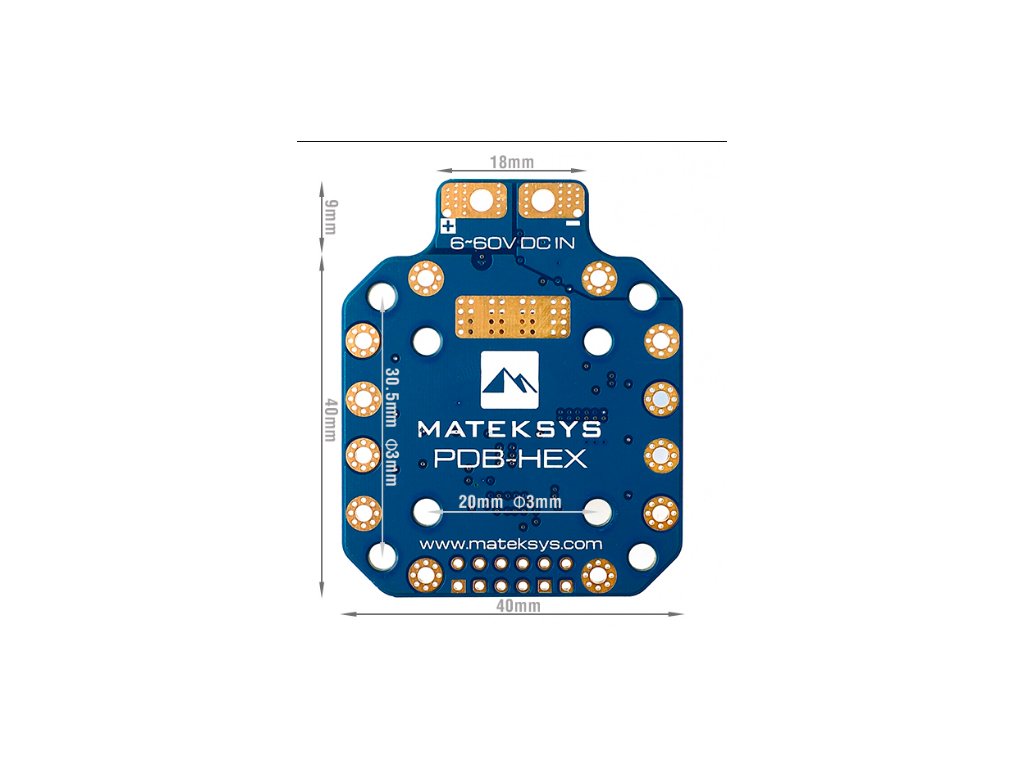

Fizyczne: Otwory montażowe 30,5 x 30,5 mm i 20 x 20 mm (Ø3 mm)
Wymiary 49 x 40 x 6 mm
Waga: 12 g

Zawartość opakowania:
1x MATEKSYS PDB-HEX PDB z BEC i czujnikiem prądu
1x kondensator Rubycon ZLJ 63 V 390 µF
1x kabel 8-pinowy JST-SH1.0 (5 cm)
2x złącza 8-pinowe JST-SH1.0
