Optic Fiber cable Pilotix G657.A2 0.25mm, 60.5km/roll

Opis szczegółowy produktu

Kabel światłowodowy G657.A2 0,25 mm, 60,5 km / rolka

Kabel światłowodowy G657.A2 jest przeznaczony do transmisji danych na duże odległości i o dużej przepustowości w systemach, w których komunikacja radiowa jest ograniczona lub niedostępna. Światłowód zapewnia stabilną transmisję sygnału przy niskim tłumieniu i nadaje się do stosowania w systemach komunikacyjnych dronów, platformach robotycznych i innych zastosowaniach wymagających niezawodnych łączy światłowodowych.

Światłowód G657.A2 został zaprojektowany z myślą o poprawie odporności na zginanie, co pozwala na stabilną transmisję sygnału nawet przy małych promieniach zgięcia, przy jednoczesnym zachowaniu niskiej straty sygnału.

Kabel jest produkowany zgodnie z normami ITU-T G.657 i IEC 60793-2-50 i jest zoptymalizowany do transmisji optycznej jednomodowej niewrażliwej na straty przy zginaniu.

Ważne uwagi:

- W przypadku odległości komunikacyjnych do 9 km zaleca się stosowanie nadajnika-odbiornika o zasięgu 20 km.

- W przypadku odległości komunikacyjnych 10–14 km zaleca się stosowanie nadajnika-odbiornika o zasięgu 40 km.

- W przypadku odległości komunikacyjnych 15–20 km i większych zaleca się stosowanie nadajnika-odbiornika o zasięgu 60 km.

- Moduły komunikacyjne światłowodowe Pilotix są kompatybilne tylko z nadajnikami-odbiornikami z tej samej serii. Kompatybilność z innymi seriami nie jest gwarantowana.

Specyfikacje:

Średnica płaszcza: 125,0 ± 0,7 μm
Nierównomierność płaszcza: ≤ 0,7 %
Średnica powłoki: 235 ~ 245 μm
Błąd koncentryczności płaszcza i powłoki: ≤ 12,0 μm
Nierównomierność powłoki: ≤ 6,0 %
Błąd koncentryczności rdzenia i płaszcza: ≤ 0,5 μm
Wypaczenie (promień): ≥ 4 m
Współczynnik tłumienia:
- 1310 nm: ≤ 0,35 dB/km
- 1383 nm (po starzeniu H2): ≤ 0,35 dB/km
- 1460 nm: ≤ 0,25 dB/km
- 1490 nm: ≤ 0,23 dB/km
- 1550 nm: ≤ 0,21 dB/km
- 1625 nm: ≤ 0,23 dB/km
Zmiana tłumienia w stosunku do długości fali:
- 1285~1330 nm VS 1310 nm: ≤ 0,03 dB/km
- 1525~1575 nm VS 1550 nm: ≤ 0,02 dB/km
Długość fali zerowej dyspersji (λ₀): 1300 ~ 1324 nm
Nachylenie zerowej dyspersji (S₀): ≤ 0,092 ps/(nm²·km)
Współczynnik dyspersji polaryzacyjnej (PMD):
- Maksymalna wartość dla pojedynczego włókna: ≤ 0,1 ps/km½
- Wartość dla łącza światłowodowego (M=20, Q=0,01%): ≤ 0,06 ps/km½
Typowa wartość: 0,04 ps/km½
Długość fali granicznej kabla optycznego (λcc): ≤ 1260 nm
Średnica pola modowego (MFD):
- 1310 nm: 8,4 ~ 9,2 μm
- 1550 nm: 9,3 ~ 10,3 μm
Efektywny współczynnik załamania światła (Neff):
- 1310 nm: 1,466
- 1550 nm: 1,467
Nieciągłość punktowa:
- 1310 nm: ≤ 0,05 dB
- 1550 nm: ≤ 0,05 dB
Zależność od temperatury (-60°C do +85°C): ≤0,05 dB/km
Cykle temperatury i wilgotności (-10°C do +85°C, 98% wilgotności względnej): ≤0,05 dB/km
Zależność od namoczenia wodą (23°C, przez 30 dni): ≤0,05 dB/km
Zależność od wilgotnego ciepła (85°C, 85% wilgotności względnej, przez 30 dni): ≤0,05 dB/km
Starzenie w suchym cieple (85°C, przez 30 dni): ≤0,05 dB/km
Test wytrzymałościowy:
≥ 9,0 N
≥ 1,0 %
≥ 100 kpsi
Dodatkowa strata przy zginaniu makro:
- 10 zwojów, promień 15 mm przy 1550 nm: ≤ 0,03 dB
- 10 zwojów, promień 15 mm przy 1625 nm: ≤ 0,1 dB
- 1 obrót, promień 10 mm przy 1550 nm: ≤ 0,1 dB
- 1 obrót, promień 10 mm przy 1625 nm: ≤ 0,2 dB
- 1 obrót, promień 7,5 mm przy 1550 nm: ≤ 0,5 dB
- 1 obrót, promień 7,5 mm przy 1625 nm: ≤ 1,0 dB
Siła zdzierania powłoki:
- Typowa średnia: 1,5 N
- Szczytowa: 1,3~8,9 N
- Parametr zmęczenia dynamicznego (nd): ≥ 20

Zawartość opakowania:

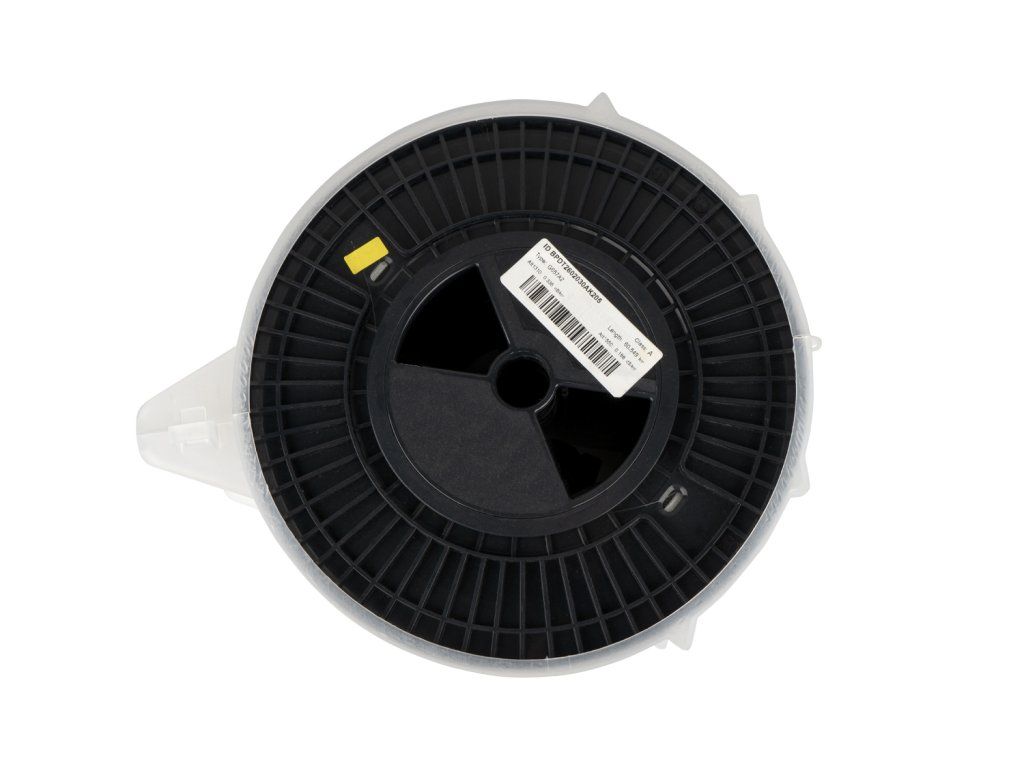

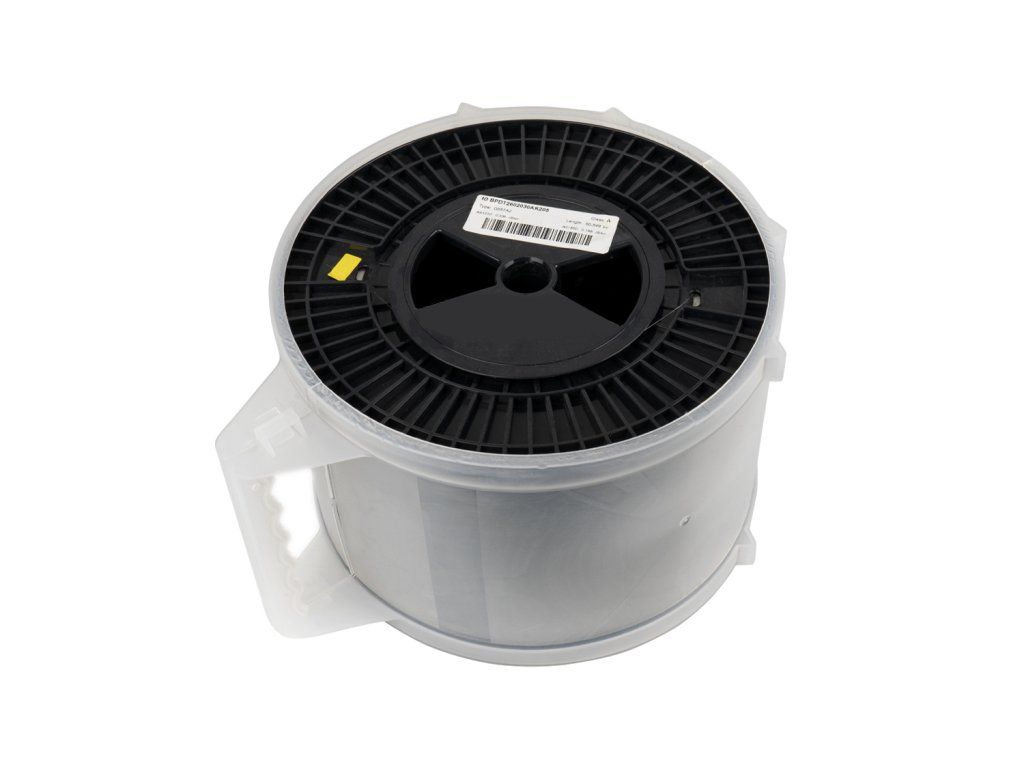

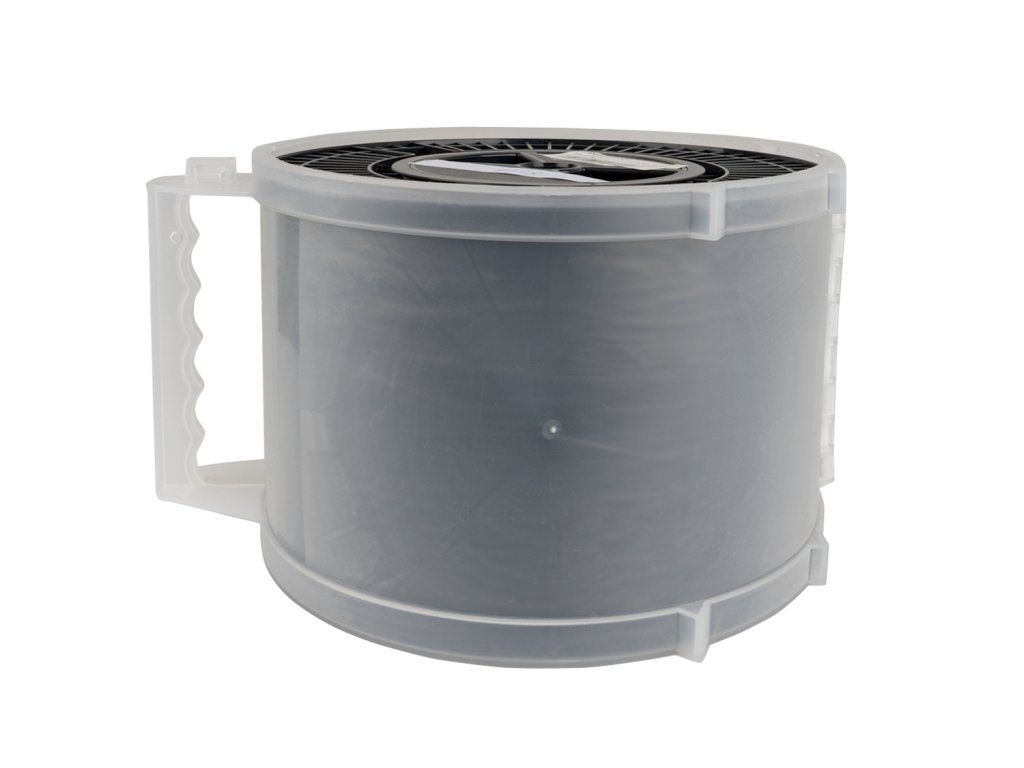

1x kabel światłowodowy G657.A2 (0,25 mm), rolka 60,5 km
