GPS Module CUAV C-RTK 9Ps (Base unit)

Opis szczegółowy produktu

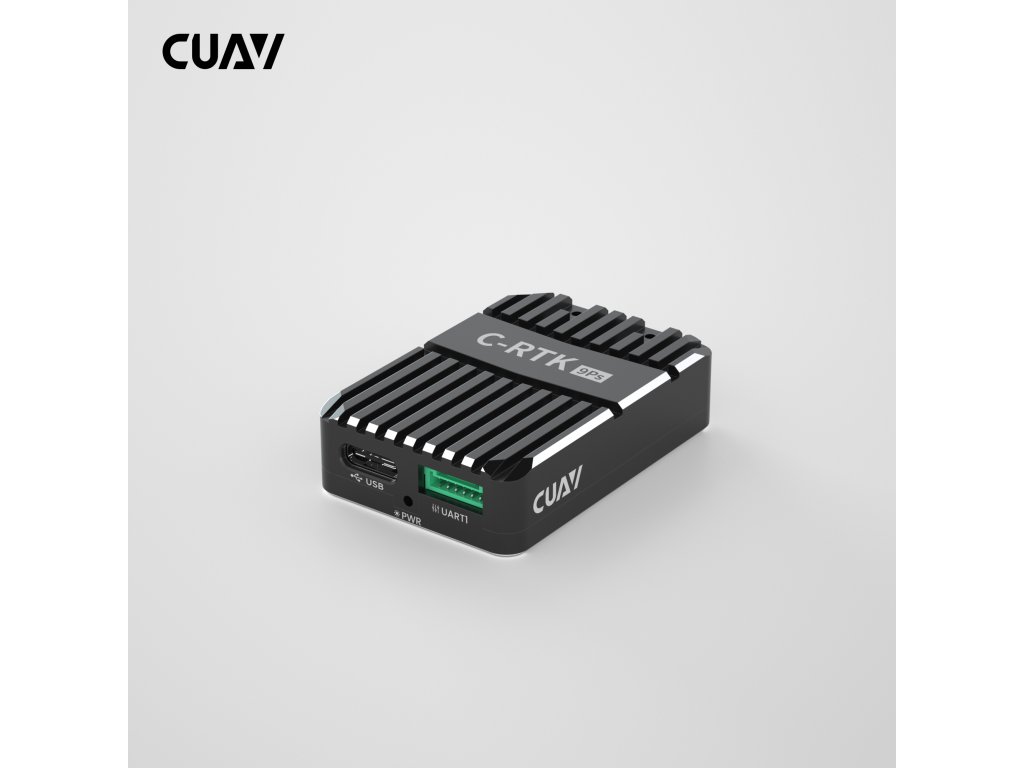

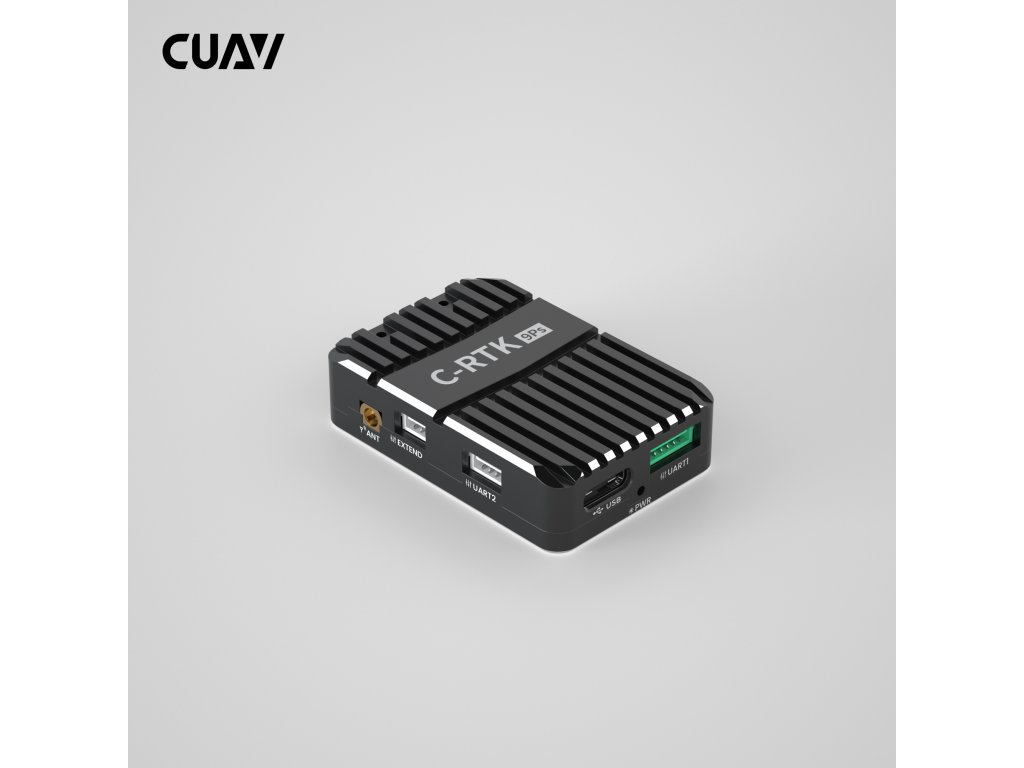

Moduł GPS CUAV C-RTK 9Ps (jednostka bazowa)

Profesjonalny wielopasmowy moduł bazowy RTK GNSS zaprojektowany z myślą o centymetrowej precyzji w zastosowaniach związanych z bezzałogowymi statkami powietrznymi (UAV), robotyką i mapowaniem. Moduł CUAV C-RTK 9Ps (jednostka bazowa) jest zasilany przez 184-kanałowy odbiornik Ublox ZED-F9P, zapewniający solidne pozycjonowanie w wielu konstelacjach i wyjątkową wydajność kinematyczną w czasie rzeczywistym (RTK).

Cechy:
- Wysokoprecyzyjny odbiornik RTK GNSS: oparty na układzie Ublox ZED-F9P z 184 kanałami do śledzenia satelitów
- Obsługa wielu konstelacji: jednoczesne śledzenie sygnałów GPS, GLONASS, Galileo, BeiDou (BDS) i QZSS
- Szybkie i stabilne pozycjonowanie: dokładność RTK do 0,01 m + 1 ppm CEP, z czasem konwergencji poniżej 60 sekund
- Wysoka częstotliwość aktualizacji: do RTK 20 Hz, RAW 25 Hz, PVT 25 Hz — idealne rozwiązanie do dynamicznych zastosowań lotniczych
- Silna ochrona przed zakłóceniami i spoofingiem: wbudowany filtr pasmowy i zaawansowane algorytmy tłumienia zakłóceń zapewniają niezawodną integralność sygnału
- Zintegrowany kompas: wyposażony w magnetometr IST8310 zapewniający dokładne odniesienie kursu.
- Szeroki zakres pracy: stabilna praca w temperaturach od -40°C do +85°C, napięcie robocze 4,5–6 V.
- Elastyczna łączność: 2 porty UART, 1 interfejs USB typu C; obsługuje protokoły NMEA, UBX binary i RTCM 3.x.

Specyfikacje:
Odbiornik: 184 kanały ZED-F9P (ublox)
Kompas: IST8310
GNSS: GPS, BDS, GALILEO, GLONASS
Równoczesne GNSS: 4

Pasma GNSS: GPS-L1C/A, GPS-L2C, GLONASS-L10F, GLONASS-L2OF, GALILEO-E1B/C, GALILEO-E5b, BDS-B11, BDS-B2I, QZSS-L1CIA, QZSS-L2C,
Częstotliwość aktualizacji nawigacji: RTK20Hz; RAW25Hz; PVT25Hz (maksymalny limit jest powiązany z ustawieniem współbieżności)
Dokładność pozycjonowania:
RTK: 0,01 m + 1 ppm CEP
GPS: 1,5 m CEP;
SBAS: 1,0 m CEP
Czas konwergencji: RTK<60 s
Nabywanie: zimny start<24 s; gorący start<1 s
Czułość:
Śledzenie i nawigacja – 167 dBm
Zimny start – 148 dBm
Gorący start – 157 dBm
Ponowne nabywanie – 160 dBm
Ochrona przed zakłóceniami: Aktywne wykrywanie i usuwanie CW Wbudowany filtr pasmowy
Ochrona przed spoofingiem: Zaawansowane algorytmy ochrony przed spoofingiem
Wzmocnienie anteny: Rover: 2 dBi Baza: 5 dBi
PPK: Nieobsługiwane
Kierunek GPS: Obsługiwane (wymagane dwa C-RTK9Ps); dokładność kierunku: 0,4 edg (wartość odniesienia)
Zamiana ról bazy/rovera: Obsługiwane
UART: 2 UART
USB: 1
Protokoły: NMEA, UBX binary, RTCM 3.x
Napięcie robocze: 4,5~6 V
Temperatura robocza: -40～85℃
Rozmiar: 47,0 x 32,0 x 12,2 mm
Waga: 30 g (sam moduł)

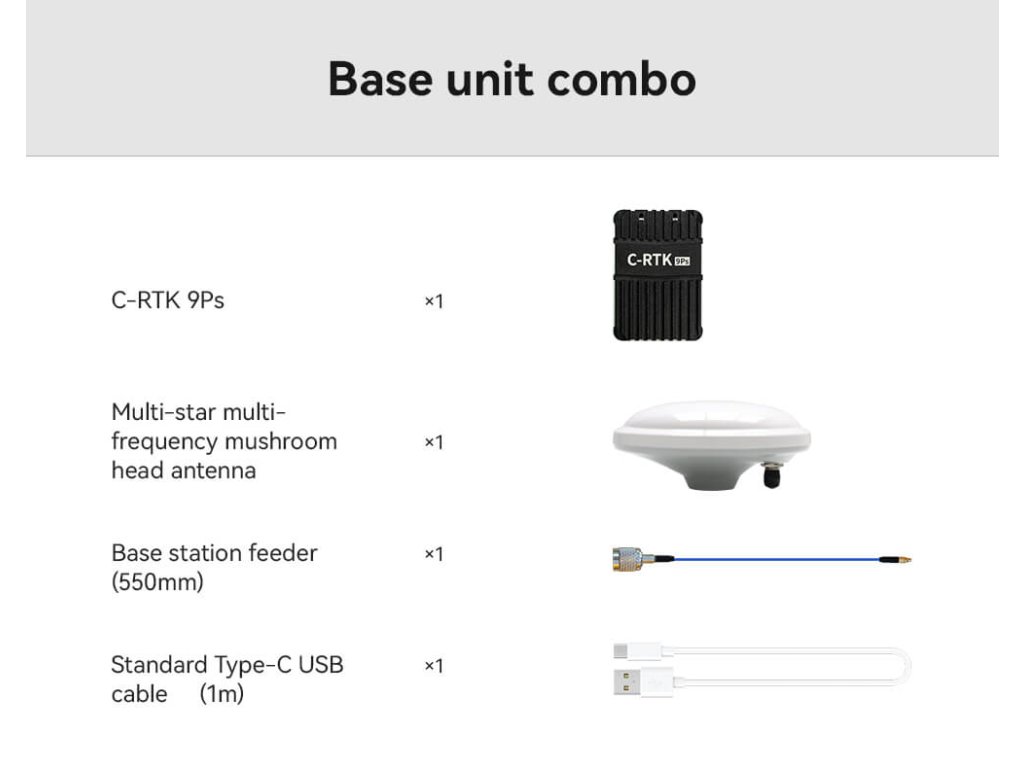

Zestaw zawiera:
1x C-RTK 9Ps
1x wielogwiazdkowa, wieloczęstotliwościowa antena grzybkowa
1x przewód zasilający stację bazową (550 mm)
1x standardowy kabel USB typu C (1 m)
