Detailní popis produktu

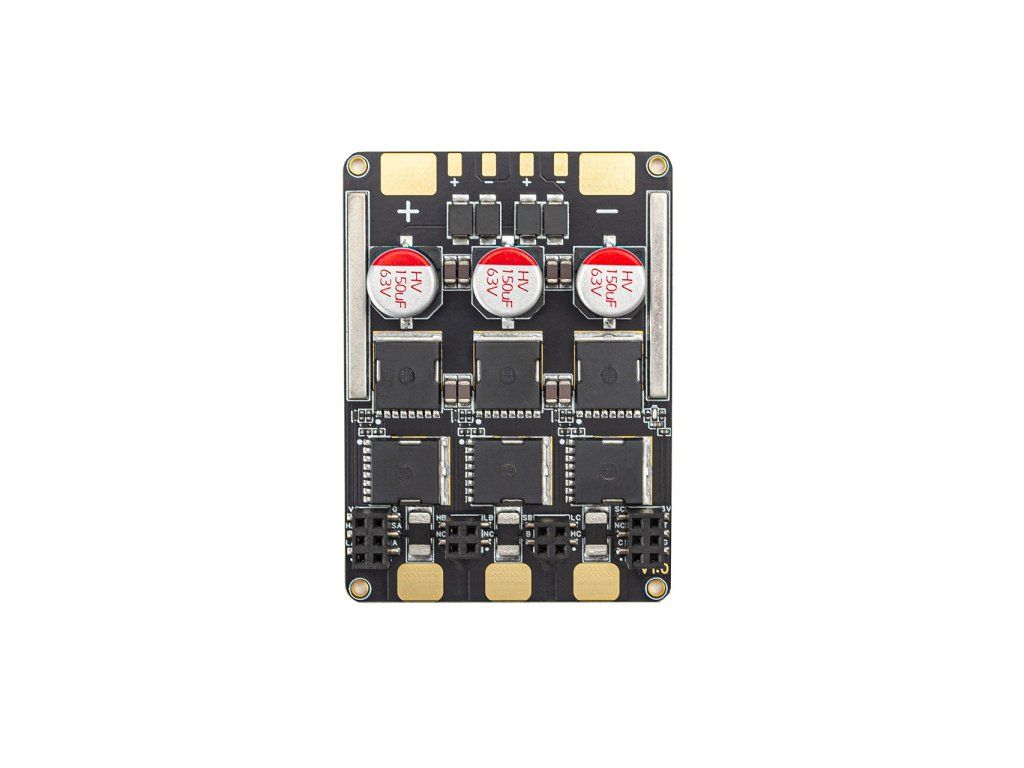

Pilotix 12S 100A je jednomotorový elektronický regulátor otáček navržený pro FPV aplikace. Tento ESC dodává kontinuální proud 100A se špičkovou proudovou kapacitou 150A a podporuje vstupní napětí od 4S do 12S konfigurací baterií.
Regulátor je poháněn mikrokontrolérem STM32F405R s firmwarem VESC_mk5 a je konfigurovatelný prostřednictvím softwaru VESC Tool. Jednotka podporuje více komunikačních protokolů včetně PPM, UART, ADC, USB a CAN, s telemetrií dostupnou přes rozhraní UART a CAN. Napájecí a motorové připojení využívá pájecí plošky pro bezpečnou integraci. Balení obsahuje dva solid-state kondenzátory 1500µF 50V, napájecí kabel a sadu kabelů.
Regulátor má rozměry 66,8 x 48,3 x 16,4mm a váží 10g. Pracuje v teplotách od -20 do 40°C a může být skladován při teplotách od -30 do 50°C, s tolerancí vlhkosti 20-95% RH bez kondenzace. Chlazení je zajištěno pasivním přirozeným prouděním vzduchu. Na produkt se vztahuje 2letá záruka.
Elektrická specifikace
| Typ ESC |
Jednoduchý motor
|
| Trvalý proud |
1 x 100 A
|
| Špičkový proud |
1 x 150 A
|
| Vstupní napětí |
4 - 12S
|
| Kondenzátor zahrnut |
2 x 1500 µF @ 50 V
|
| Napájecí konektor |
Svárové plošky
|
MCU
| ESC MCU |
STM32F405R
|
| Firmware |
VESC_mk5/HD60
|
| ESC konfigurátor |
VESC Tool
|
| ESC protokoly |
PPM,
UART,
ADC,
USB,
CAN
|
Rozhraní
| Podpora telemetrie |
UART / CAN
|
| Vodič výstupu motoru |
Svařovací plošky
|
Mechanické specifikace
| Rozměr |
66.8 x 48.3 x 16.4 mm
|
| Hmotnost |
10 g
|
Provozní podmínky
| Rozsah vlhkosti |
20-95% RH (neeskondenzující)
|
| Prevádzková teplota |
-20 - 40 °C
|
| Teplota skladování |
-30 - 50 °C
|
| Požadavky na chlazení |
Pasivní (přirozený proud vzduchu)
|
Běžný
| Obsah balení |
Napájecí kabel,
Sada kabelů,
Tuhé kondenzátory (2x)
|
| Záruka |
2 roky
|
