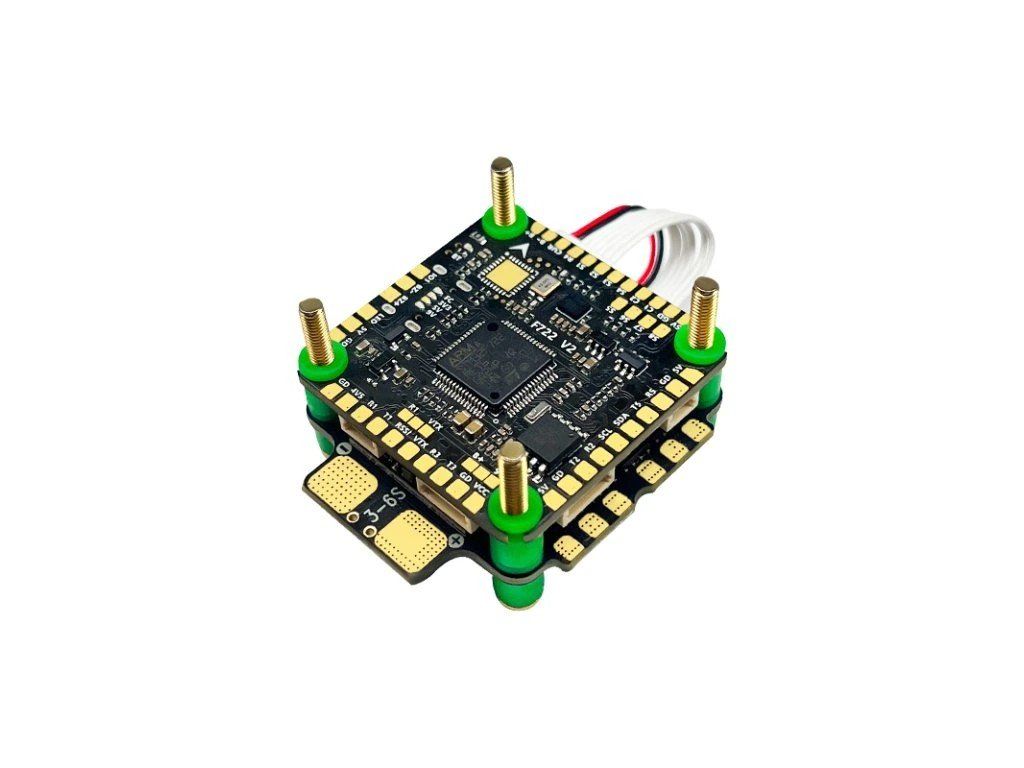

Stack Pilotix F722 V2 Bettle 3060 AM32 60A
Kód: 5103Detailní popis produktu
Pilotix F722 V2 AM32 60A je pokročilý FPV letový řídící systém a elektronický regulátor rychlosti (ESC) s nepřetržitým proudovým zatížením 60A a špičkovým proudem 70A. Tento model obsahuje MCU STM32F722 a podporuje firmware Betaflight, což zajišťuje robustní výkon pro nadšence do dronů.
Vybaven funkcemi, jako jsou 8 výstupů pro řízení motoru, protokoly včetně DShot300, DShot600 a PWM, F722 V2 AM32 60A také zahrnuje podporu telemetrie pro monitorování proudu, napětí, teploty a otáček motoru. ESC je navržen pro použití s vstupním napětím 3-6S a zahrnuje funkce jako obousměrný DShot a analogový typ OSD, což umožňuje všestranné aplikace v různých FPV konfiguracích.
Instalace zahrnuje použití pájecích plošek pro napájení a výstupní vodiče motoru. Zařízení účinně funguje v teplotním rozsahu od -20 do 40 °C a může být uchováváno v podmínkách mezi -30 až 50 °C, s vlhkostí v rozmezí 20-95 % RH (bez kondenzačního účinku). Dodává se s několika dalšími komponenty, včetně tlumících koulí a napájecího kabelu, a je podpořeno dvouletou zárukou.
Podrobnosti o produktu
| Model | F722 V2 AM32 60A |
|---|---|
| SKU | 5103 |
FC MCU
| FC MCU | STM32F722 |
|---|---|
| Cílový firmware | PILOTIXF722V2 |
| Podpora firmwaru | Betaflight |
| Typ OSD | Analog OSD |
ESC MCU
| Firmware | AM32 |
|---|---|
| ESC konfigurátor | AM32 Configurator |
| ESC protokoly | DShot300, DShot600, PWM |
| Obousměrný DShot | ano |
Elektrická specifikace
| Typ ESC | 4 v 1 |
|---|---|
| Trvalý proud | 4 x 60 A |
| Špičkový proud | 4 x 70 A |
| BEC | 5 V @ 2.5 A, 9 V @ 2.5 A |
| Vstupní napětí | 3 - 6S |
| Napájecí konektor | Svárové plošky |
Senzory
| Gyro | ICM42688-P |
|---|---|
| Připojení gyroskopu | SPI |
| Akcelerometr | Vestavěný |
| Barometr | SPL06 |
| Počet gyroskopů | 1 |
Rozhraní
| Výstupy řízení motoru | 8 |
|---|---|
| Vodič výstupu motoru | Svařovací plošky |
| Protokol přijímače | ELRS, CRSF, SBUS, FrSky, Futaba, TBS Crossfire, DSMX, Flysky |
| Tlačítko DFU | ano |
| I2C port | 1 |
| Výstup LED pásku | ano |
| Slot pro SD kartu | ne |
| UART porty | 5 |
| USB port | USB Type C |
| Video vstupy | 2 |
| Video vstup | Analogový |
| Video výstup | Analogové |
| Výstup z bzučáku | ano |
| Ovládací konektor | JST-SH 1,0 mm |
| Podpora telemetrie | Proudní, Napětí, Teplota, RPM |
Mechanický
| Rozměry FC | 37 x 37 mm |
|---|---|
| Rozměry ESC | 44.5 x 41 mm |
| Výška zásobníku | 13 mm |
| Montáž | 30.5 x 30.5 mm (M3) |
| Hmotnost | 23.3 g |
Provozní podmínky
| Požadavky na chlazení | Pasivní (přirozený proud vzduchu) |
|---|---|
| Prevádzková teplota | -20 - 40 °C |
| Teplota skladování | -30 - 50 °C |
| Rozsah vlhkosti | 20-95% RH (neeskondenzující) |
Běžný
| Obsah balení | Tlumicí kuličky (4x), Sada kabelů, Šrouby (4x), Matice (4x), Napájecí kabel, Tuhé kondenzátory (2x), Svinovací bužírka |
|---|---|
| Záruka | 2 roky |

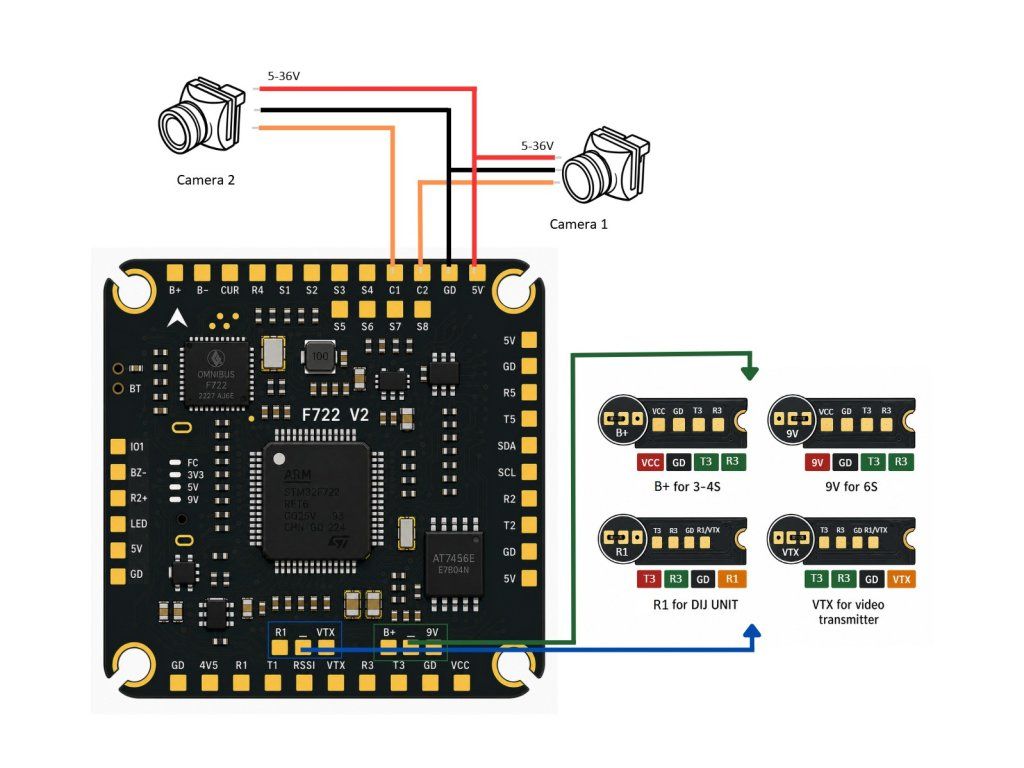

Schéma zapojení FC

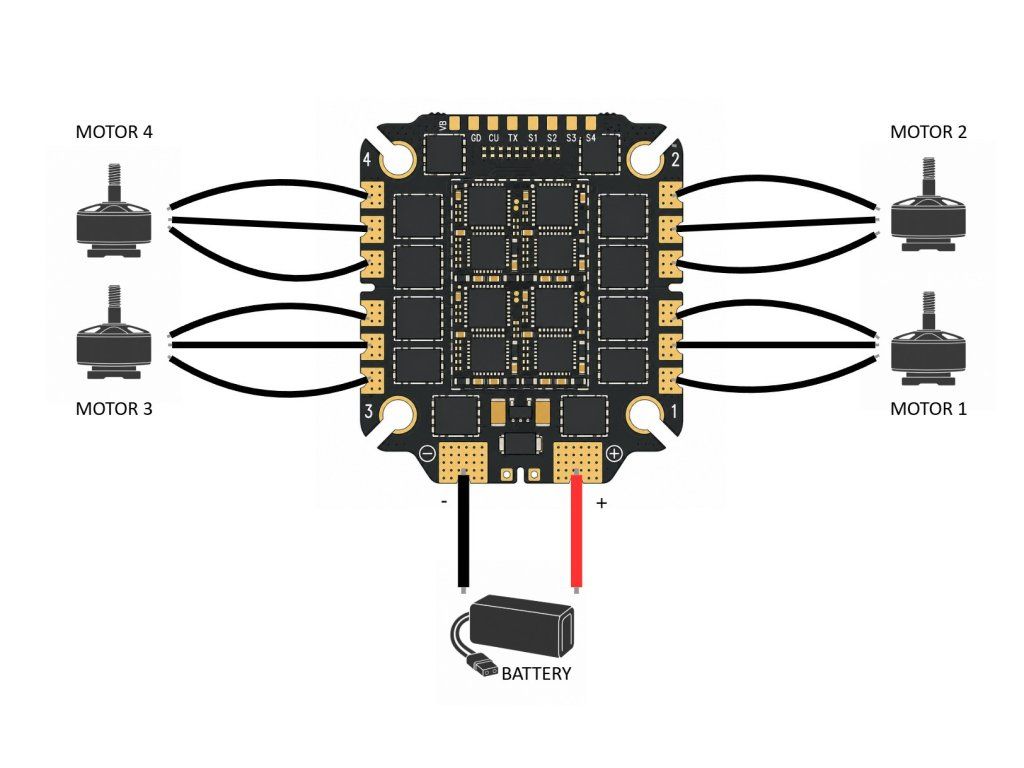

Schéma zapojení ESC
Doplňkové parametry
| Kategorie: | Stacks |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.1 kg |
| EAN: | 5060491867617 |
| Montážní velikost: | 30.5x30.5mm |
| Napájení: | 3-6S |
| Nepřetržitý proud: | 60A |
| Typ procesoru: | F722 |
