Napájecí deska (PDB) MATEKSYS PDB-HEX

Detailní popis produktu

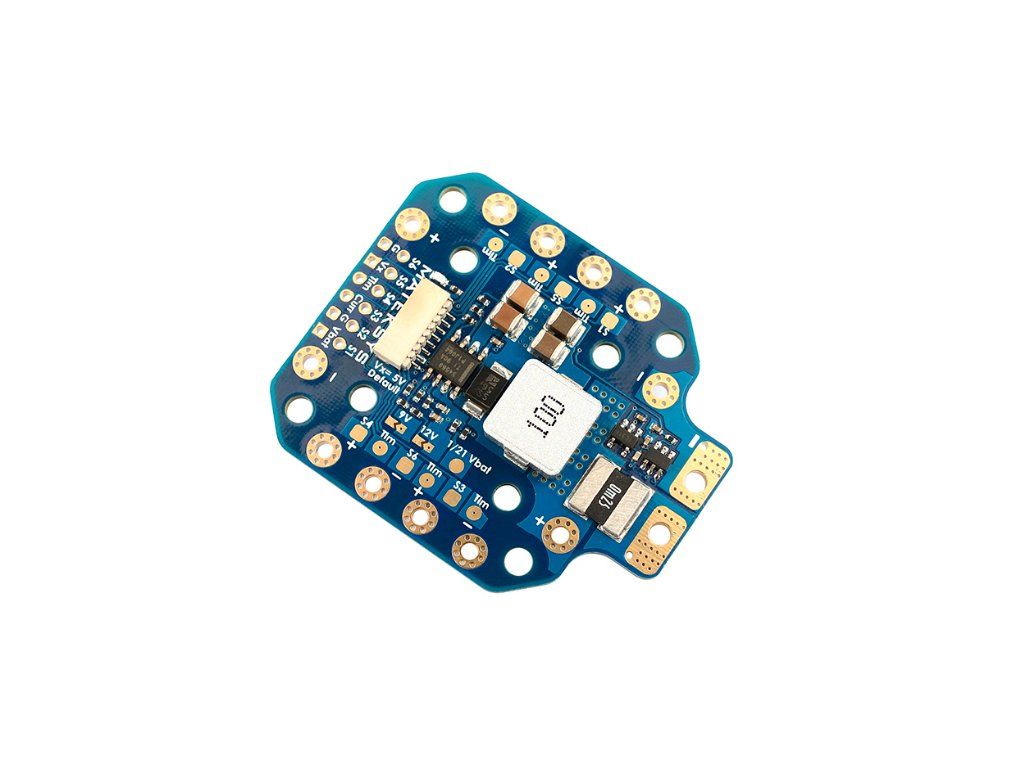

Power Distribution Board MATEKSYS PDB-HEX

MATEKSYS PDB-HEX je šestihranná napájecí deska (PDB) optimalizovaná pro hexakoptéry a quady, která nabízí robustní měření proudu a nastavitelný BEC pro spolehlivé napájení a telemetrii v kompaktních FPV sestavách.

Vlastnosti:
- Podporuje široký vstupní rozsah (2–12S LiPo, 6–60 V DC) s vestavěným měřením proudu.
- Rozvádí napájení do šesti ESC s podporou telemetrického signálu přes integrované pady.
- Obsahuje ochranné funkce: nadproudovou ochranu, odolnost proti zkratu a samoobnovení.
- Kompaktní montážní provedení.

Specifikace:
Vstupní napětí: 6–60 V (2–12S LiPo)
Zatížitelnost proudem: PDB / měřicí odpor proudu: 140 A trvale, 264 A špičkově. Každý ESC pad: 60 A trvale, 100 A špičkově.
Proudový senzor: rozsah 264 A, výstup ADC 3,3 V; škálování: 125 (INAV/Betaflight), 80 (ArduPilot).
Výstup BEC (Vx):
-5 V výchozí (5 A trvale)
-9 V nebo 12 V přes jumper (4 A trvale, až 5 A max)
-Odolnost proti zkratu po dobu 1 sekundy, nadproudová ochrana, automatické obnovení.
Dělič napětí: odpory 1 kΩ : 20 kΩ, výstup = 1/21 VBAT.
Rozměry: montážní otvory 30,5x30,5 mm a 20x20 mm (Ø3 mm)
Rozměry 49x40x6 mm
Hmotnost: 12 g

Balení obsahuje:
1x MATEKSYS PDB-HEX PDB s BEC a proudovým senzorem
1x kondenzátor Rubycon ZLJ 63 V 390 µF
1x kabel JST-SH1.0 8pinový (5 cm)
2x konektory JST-SH1.0 8pinové
