Optický kabel Pilotix G657.A2 0,25 mm, 60,5 km/cívka

Detailní popis produktu

Optický kabel G657.A2 (0,25 mm), 60,5 km / cívka

Optický kabel G657.A2 je určen pro přenos dat na velké vzdálenosti s vysokou přenosovou rychlostí v systémech, kde je rádiová komunikace omezená nebo nedostupná. Vlákno zajišťuje stabilní přenos signálu s nízkým útlumem a je vhodné pro použití v komunikačních systémech dronů, robotických platformách a dalších aplikacích vyžadujících spolehlivé optické spojení.

Vlákno G657.A2 je navrženo s vylepšenou odolností proti ohybu, což umožňuje stabilní přenos signálu i při malých poloměrech ohybu při zachování nízkých ztrát signálu.

Kabel je vyroben podle norem ITU-T G.657 a IEC 60793-2-50 a je optimalizován pro jednovidovou optickou komunikaci necitlivou na ztráty ohybem.

Důležité poznámky:

- Pro komunikační vzdálenosti do 9 km se doporučuje transceiver na 20 km.

- Pro komunikační vzdálenosti 10–14 km se doporučuje transceiver na 40 km.

- Pro komunikační vzdálenosti 15–20 km a více se doporučuje transceiver na 60 km.

- Optické komunikační moduly Pilotix jsou kompatibilní pouze s transceivery ze stejné série. Kompatibilita s jinými sériemi není zaručena.

Specifikace:

Průměr pláště: 125,0 ± 0,7 μm
Nekruhovitost pláště: ≤ 0,7 %
Průměr povlaku: 235 ~ 245 μm
Chyba koncentricity plášť-povlak: ≤ 12,0 μm
Nekruhovitost povlaku: ≤ 6,0 %
Chyba koncentricity jádro-plášť: ≤ 0,5 μm
Zborcení (poloměr): ≥ 4 m
Koeficient útlumu:
- 1310 nm: ≤ 0,35 dB/km
- 1383 nm (po H2-stárnutí): ≤ 0,35 dB/km
- 1460 nm: ≤ 0,25 dB/km
- 1490 nm: ≤ 0,23 dB/km
- 1550 nm: ≤ 0,21 dB/km
- 1625 nm: ≤ 0,23 dB/km
Změna útlumu vzhledem k vlnové délce:
- 1285~1330 nm VS 1310 nm: ≤ 0,03 dB/km
- 1525~1575 nm VS 1550 nm: ≤ 0,02 dB/km
Vlnová délka nulové disperze (λ₀): 1300 ~ 1324 nm
Sklon nulové disperze (S₀): ≤ 0,092 ps/(nm²·km)
Koeficient polarizační vidové disperze (PMD):
- Maximální hodnota jednoho vlákna: ≤ 0,1 ps/km½
- Hodnota vláknové trasy (M=20, Q=0,01 %): ≤ 0,06 ps/km½
Typická hodnota: 0,04 ps/km½
Mezní vlnová délka optického kabelu (λcc): ≤ 1260 nm
Průměr vidového pole (MFD):
- 1310 nm: 8,4 ~ 9,2 μm
- 1550 nm: 9,3 ~ 10,3 μm
Efektivní skupinový index lomu (Neff):
- 1310 nm: 1,466
- 1550 nm: 1,467
Bodová diskontinuita:
- 1310 nm: ≤ 0,05 dB
- 1550 nm: ≤ 0,05 dB
Teplotní závislost (-60 ℃ až +85 ℃): ≤ 0,05 dB/km
Cyklování teplota-vlhkost (-10 ℃ až +85 ℃, 98 % RH): ≤ 0,05 dB/km
Závislost na ponoření ve vodě (23 ℃, po 30 dní): ≤ 0,05 dB/km
Závislost na vlhkém teple (85 ℃, 85 % RH, po 30 dní): ≤ 0,05 dB/km
Stárnutí suchým teplem (85 ℃, po 30 dní): ≤ 0,05 dB/km
Zkouška pevnosti:
≥ 9,0 N
≥ 1,0 %
≥ 100 kpsi
Dodatečné ztráty makroohybem:
- 10 závitů, poloměr 15 mm @1550 nm: ≤ 0,03 dB
- 10 závitů, poloměr 15 mm @1625 nm: ≤ 0,1 dB
- 1 závit, poloměr 10 mm @1550 nm: ≤ 0,1 dB
- 1 závit, poloměr 10 mm @1625 nm: ≤ 0,2 dB
- 1 závit, poloměr 7,5 mm @1550 nm: ≤ 0,5 dB
- 1 závit, poloměr 7,5 mm @1625 nm: ≤ 1,0 dB
Síla pro sloupnutí povlaku:
- Typický průměr: 1,5 N
- Špička: 1,3~8,9 N
- Parametr dynamické únavy (nd): ≥ 20

Stáhnout dokumentaci

Balení obsahuje:

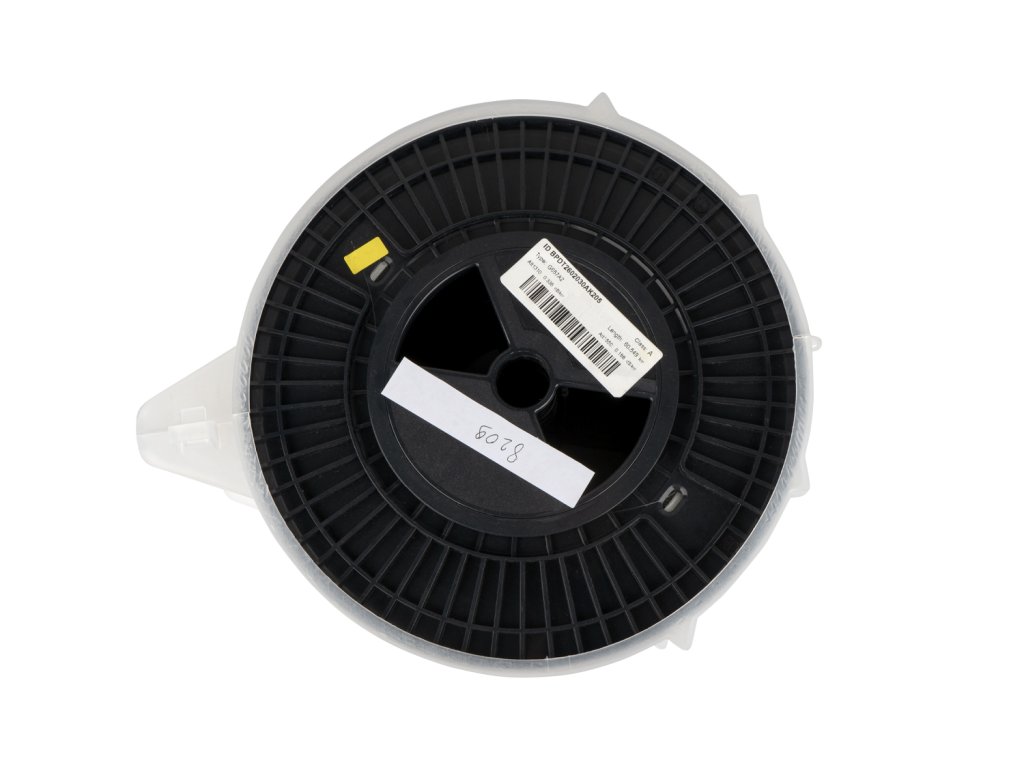

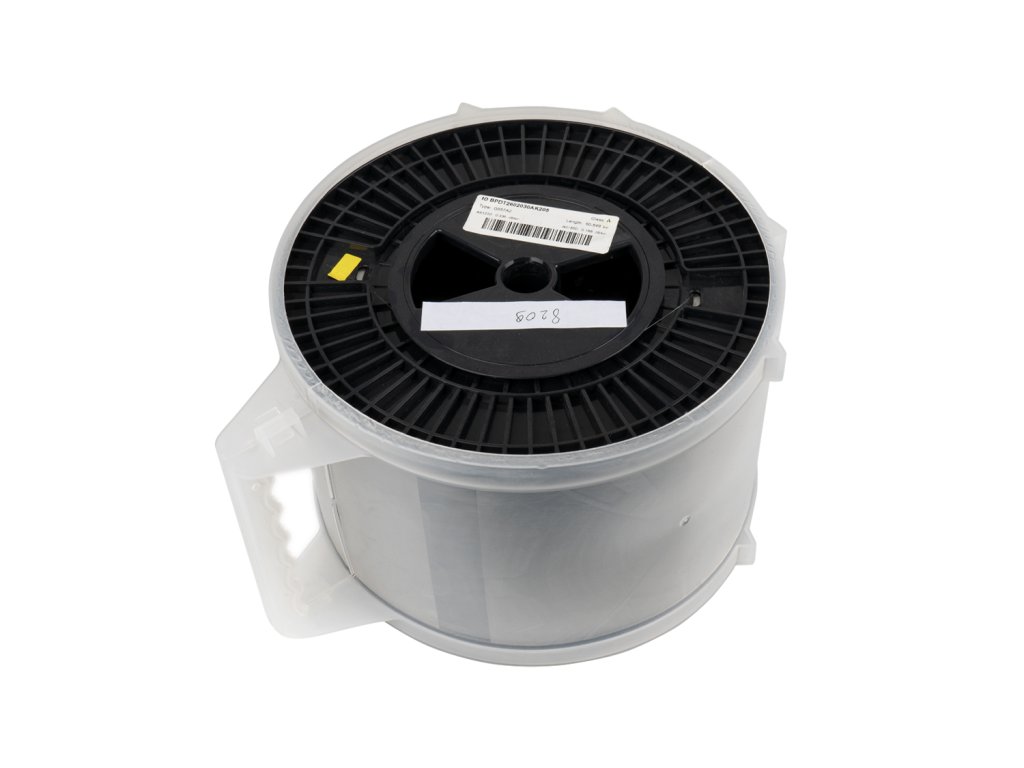

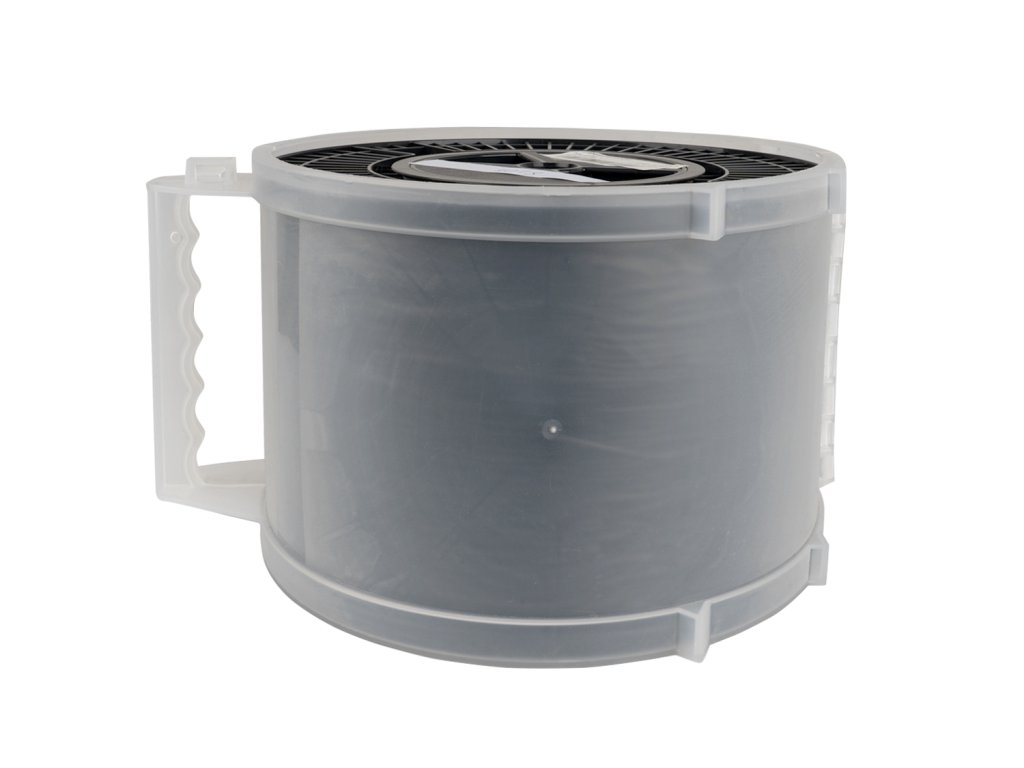

1x optický kabel G657.A2 (0,25 mm), cívka 60,5 km
