Optic Fiber cable G657.A2 0.25mm, 50km/roll

Detailní popis produktu

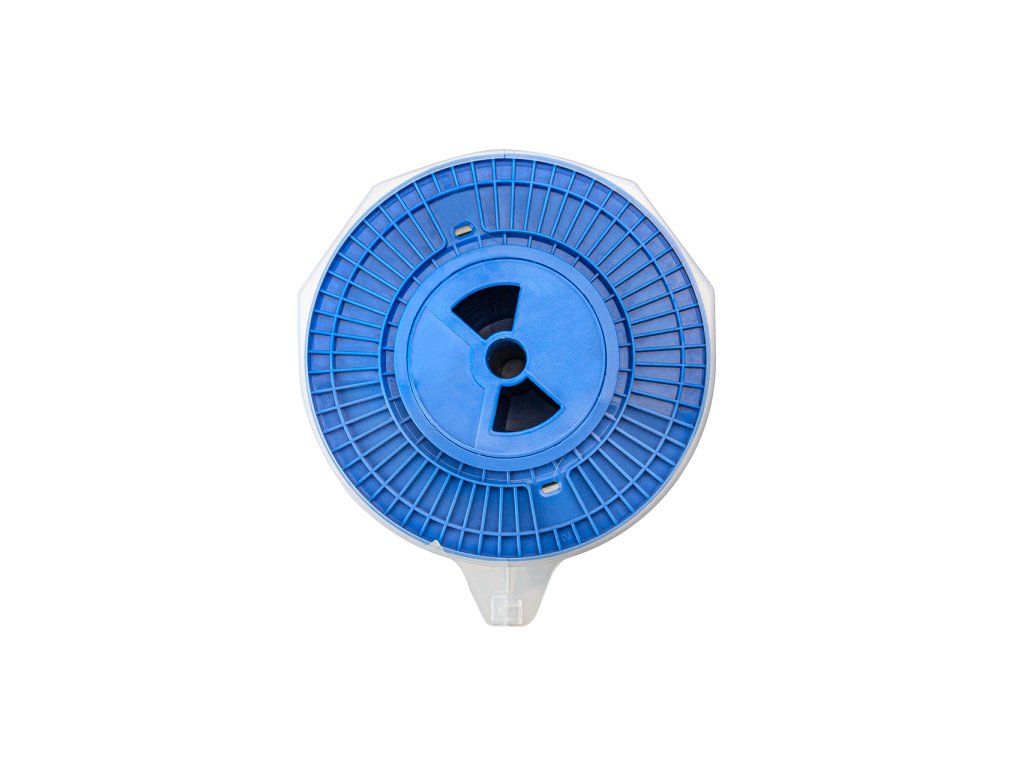

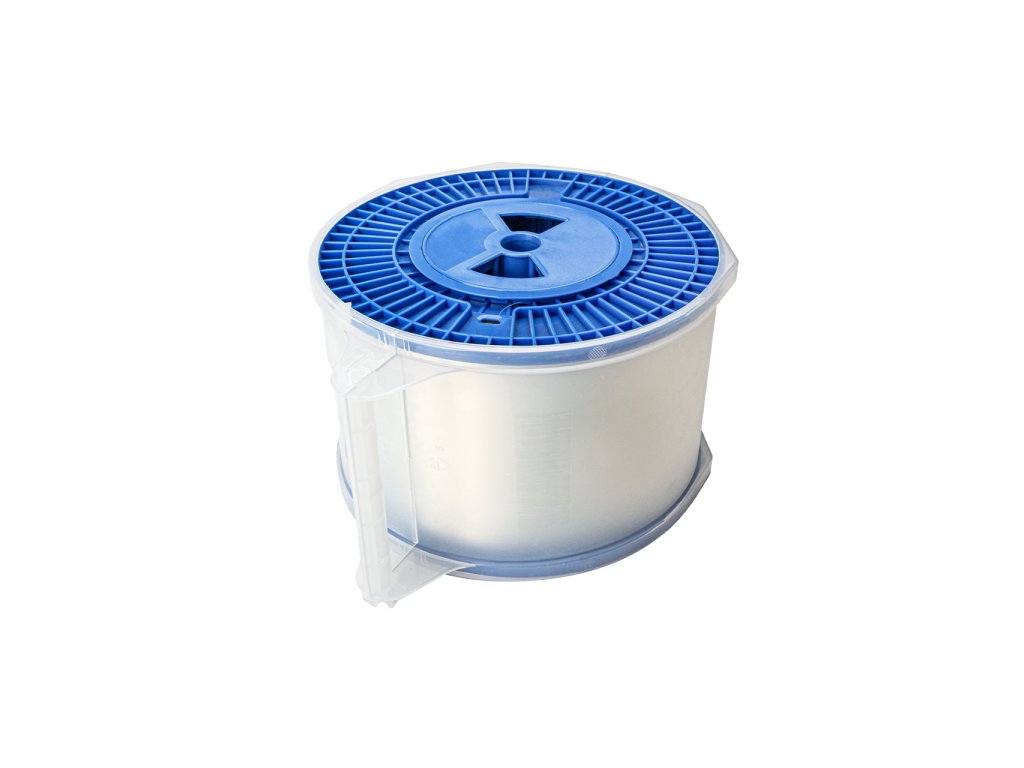

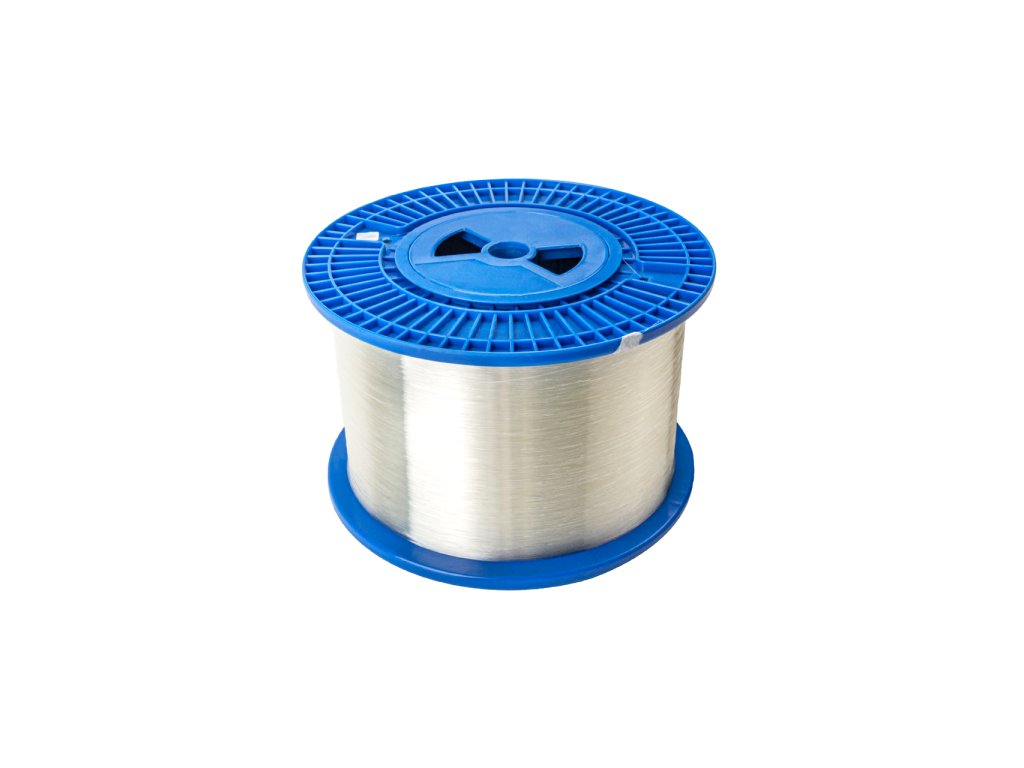

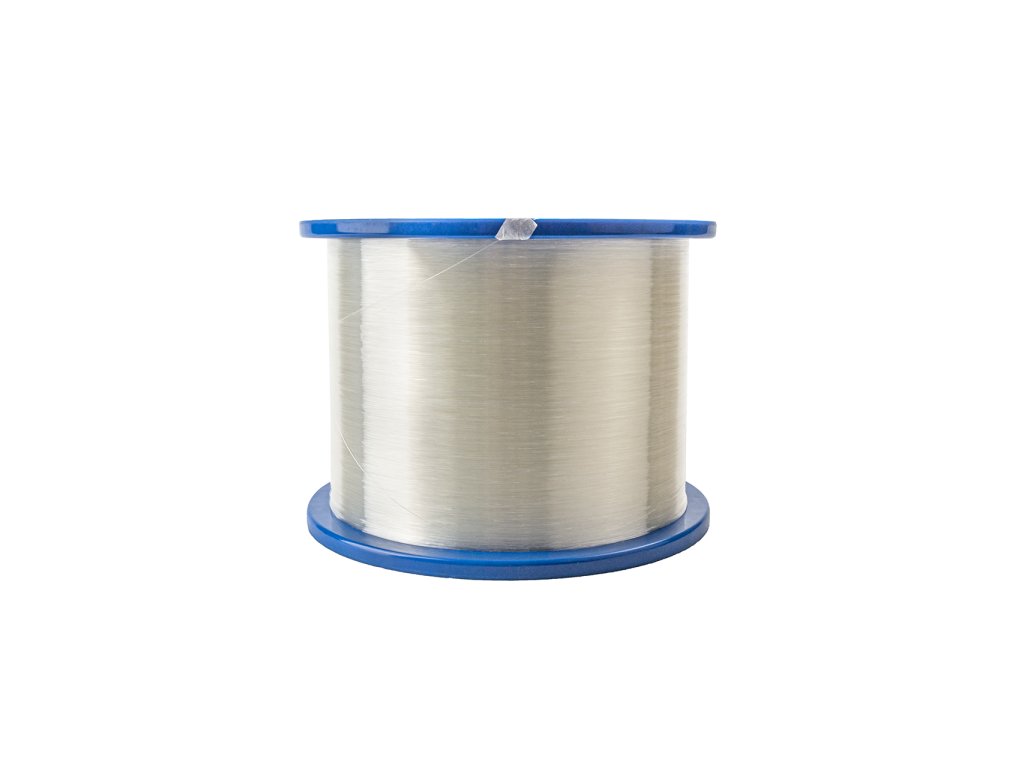

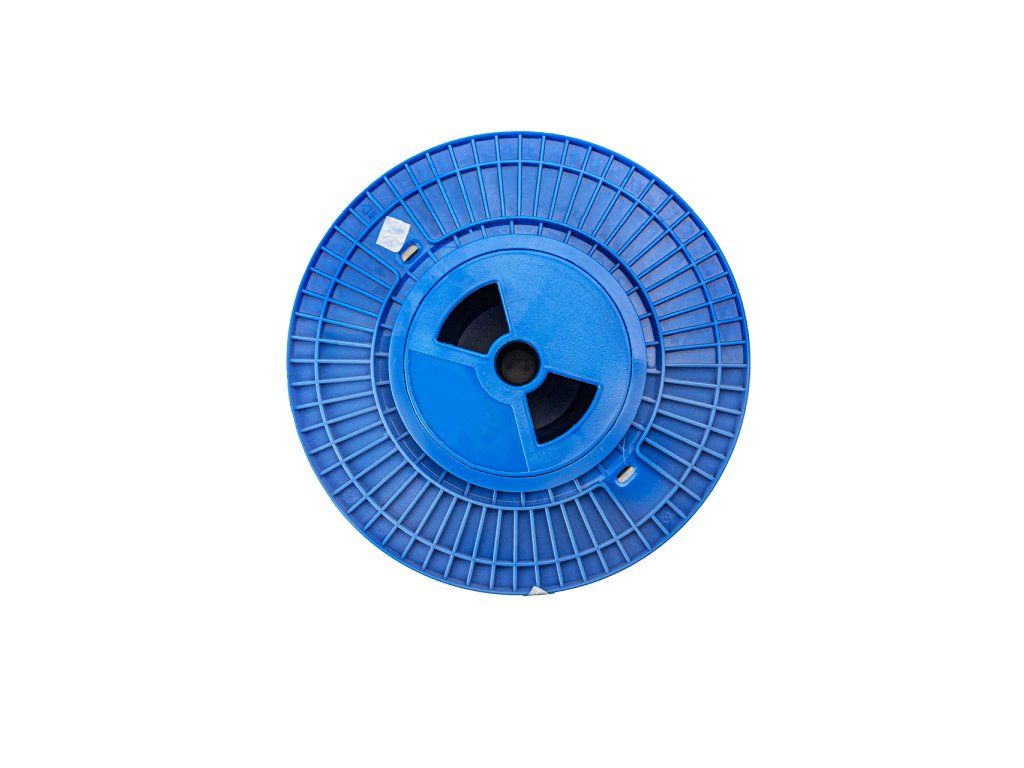

Optický kabel Pilotix G657.A2 0,25 mm, 50 km/role

Optický kabel Pilotix G657.A2 0,25 mm je určen pro komunikaci na dlouhé vzdálenosti s vysokou šířkou pásma, kde je rádiový přenos omezený nebo nedostupný. Tento kabel je ideální pro profesionální dronové systémy, podvodní nebo pozemní robotiku a zajišťuje přenos dat s nízkou latencí a minimální ztrátou signálu.

Důležité poznámky:

- Pro spolehlivou komunikaci na vzdálenosti do 9 km doporučujeme zvolit vysílačku s dosahem až 20 km.

- Pro spolehlivou komunikaci na vzdálenosti od 10 km do 14 km doporučujeme zvolit vysílačku s dosahem až 40 km.

- Pro spolehlivou komunikaci na vzdálenosti od 15 km do 20 km a více doporučujeme zvolit vysílač s dosahem až 60 km.

- Optické komunikační moduly Pilotix jsou kompatibilní pouze s transceivery stejné řady. Nezaručujeme kompatibilitu ani neodpovídáme za správnou funkci při použití zařízení jiných řad.

Specifikace:

Průměr pláště: 125,0 ± 0,7 μm
Odkroucení pláště: ≤ 0,7 %
Průměr povlaku: 242 ± 7 μm
Chyba soustřednosti povlaku/pláště: ≤12 μm
Chyba soustřednosti jádra/pláště: ≤0,5 μm
Deformace (poloměr zakřivení): ≥4 m
Dodávaná délka: 2,05–50,4 (km/disk)
Průměr módového pole (MFD):
- @1310 nm 8,6 ± 0,4 μm
- @1550 nm 9,8 ± 0,6 μm
Útlum:
- @1310 nm ≤0,35 dB/km
- @1383 nm ≤0,35 dB/km
- @1550 nm ≤0,21 dB/km
- @1625 nm ≤0,23 dB/km
Změna útlumu vzhledem k vlnové délce:
- @1285–1310 nm, vzhledem k 1310 nm ≤0,03 dB/km
- @1525–1575 nm, vzhledem k 1550 nm ≤0,02 dB/km
Diskontinuita útlumu:
- @1310 nm ≤0,05 dB
- @1550 nm ≤0,05 dB
Koeficient disperze polarizačního módu:
- Maximální hodnota jednoho vlákna ≤0,2 ps/(km^v2)
- Hodnota vláknového spoje ≤0,1 ps/(km^v2)
- Typická hodnota 0,04 ps/(km^v2)
Vlnová délka s nulovou disperzí: 1312±12 nm
Sklon nulové disperze: ≤0,092 ps/(nm^2 .km)
Disperze:
- 1550 nm ≤18 ps/(nm .km)
- 1625 nm ≤22 ps/(nm .km)
Vlnová délka odříznutí optického kabelu: ≤1260 nm
Napětí při stínění: ≥9,0 N, ≥1,0 %, ≥100 Kps
Parametry dynamické únavy: ≥20
Síla odtržení povlaku:
- průměrná hodnota 1,5 N
- špičková hodnota 1,3–8,9 N
Síla odtržení povlaku:
- 1 otáčka, 15 mm při 1550 nm průměru ≤0,50 dB
- 1 otáčka, průměr 15 mm při 1625 nm ≤1,00 dB
- 1 otáčka, průměr 15 mm při 1550 nm ≤0,10 dB
- 1 otáčka, průměr 15 mm při 1625 nm ≤0,20 dB
- 10 otáček, průměr 15 mm při 1550 nm ≤0,03 dB
- 10 otáček, průměr 15 mm při 1625 nm ≤0,10 dB
Dodatečné útlumy ponořením (23 ± 2 °C, 30 dní při 1550 nm a 1625 nm): ≤0,05 dB/km
Dodatečná atenuace ponořením (23 ± 2 °C, 30 dní při 1550 nm a 1625 nm): ≤0,05 dB/km
Stárnutí suchým teplem (85 ± 2 °C, 30 dní při 1550 nm a 625 nm): ≤0,05 dB/km
Stárnutí vlhkým teplem (85 ± 2 °C, relativní vlhkost 85 °C, 30 dní při 1550 nm a 1625 nm): ≤0,05 dB/km
