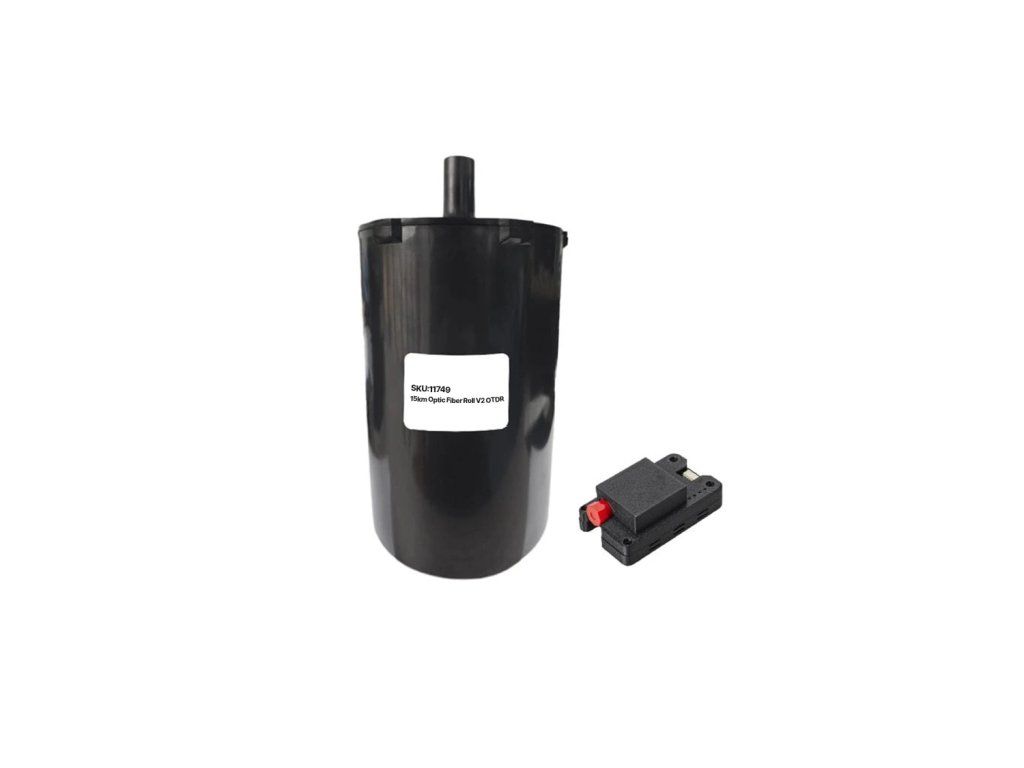

Modul Pilotix s 15km cívkou optického vlákna SE V2 OTDR

Optická komunikace je spolehlivé a efektivní řešení pro pozemní, podvodní i vzdušné systémy, kde je potřeba přenášet velké objemy video dat s minimální ztrátou nebo v případě absence rádiové komunikace. Sada pro optickou komunikaci Pilotix obsahuje 12kilometrové optické vlákno a komunikační modul Sky End SE V2, které zajišťují rychlý a stabilní přenos dat.

Vlastnosti:
- Nízká latence, klíčová pro řízení v reálném čase.
- Odolnost vůči rádiovému rušení, což zaručuje 100% nepřerušovanou kvalitu komunikace.
- Vysoká šířka pásma umožňující HD přenos videa a přenos velkých objemů dat.
- Není potřeba žádný další přijímač na dronu ani systém pro přenos videa.
- Zabezpečené spojení, které ztěžuje odposlech signálu.

Tato sada je ideální volbou pro profesionální aplikace nepřetržité komunikace a videodohledu, zejména v náročných podmínkách.

Důležité poznámky:

- Pro spolehlivou komunikaci na vzdálenosti až 9 km doporučujeme zvolit transceiver s dosahem až 20 km.

- Pro spolehlivou komunikaci na vzdálenosti od 10 km do 14 km doporučujeme zvolit transceiver s dosahem až 40 km.

- Pro spolehlivou komunikaci na vzdálenosti od 15 km do 20 km a více doporučujeme zvolit transceiver s dosahem až 60 km.

- Optické komunikační moduly Pilotix jsou kompatibilní pouze s transceivery stejné série. Nezaručujeme kompatibilitu ani nepřebíráme odpovědnost za správnou funkci při použití zařízení z jiných sérií.

Specifikace:
Optické vlákno
Model: 15km Optic Fiber Roll SE V2 OTDR
Typ vlákna: G657A2
Průměr vlákna: 0,28 mm ±0,01
Délka vlákna: 15 km
Hmotnost vlákna: 80 g/km
Optický útlum:
- 1310 nm: ≤0,35 dB/km, WT 0,329
- 1550 nm: ≤0,25 dB/km, WT 0,185
Optické rozhraní: FC
Materiál pláště: pryskyřičný
Provozní teplota: -40 ~ +85 °C
Materiál: ABS
Barva: černá
Rozměry: 147 × 276 mm

Modul pro digitalizaci optického vlákna
Název zařízení: Air Unit SE V2
Napájení: 5,5V~26V
Rozměry těla: 63x37x23 mm
Hmotnost těla: 31±2 g

Optické rozhraní: rozhraní FC
Typ vlákna: single mode – jednovláknové
Datové rozhraní: SH1.0
Formát videa: NTSC/PAL/SECAM
Směr dat: obousměrný
Datový formát: TTL/SBUS
Rychlost: 0~1 Mbps
Vlnová délka single mode: 1310 (9/125 μm) +1550
Přenosová vzdálenost: jednovidové vlákno až 20 km

Stáhnout dokumentaci

Balení obsahuje:
1x modul optického vlákna Sky End SE V2
1x 15km cívka optického vlákna SE V2 OTDR
