FPV Thermal Camera Pilotix T256 CVBS+USB (4mm)

Detailní popis produktu

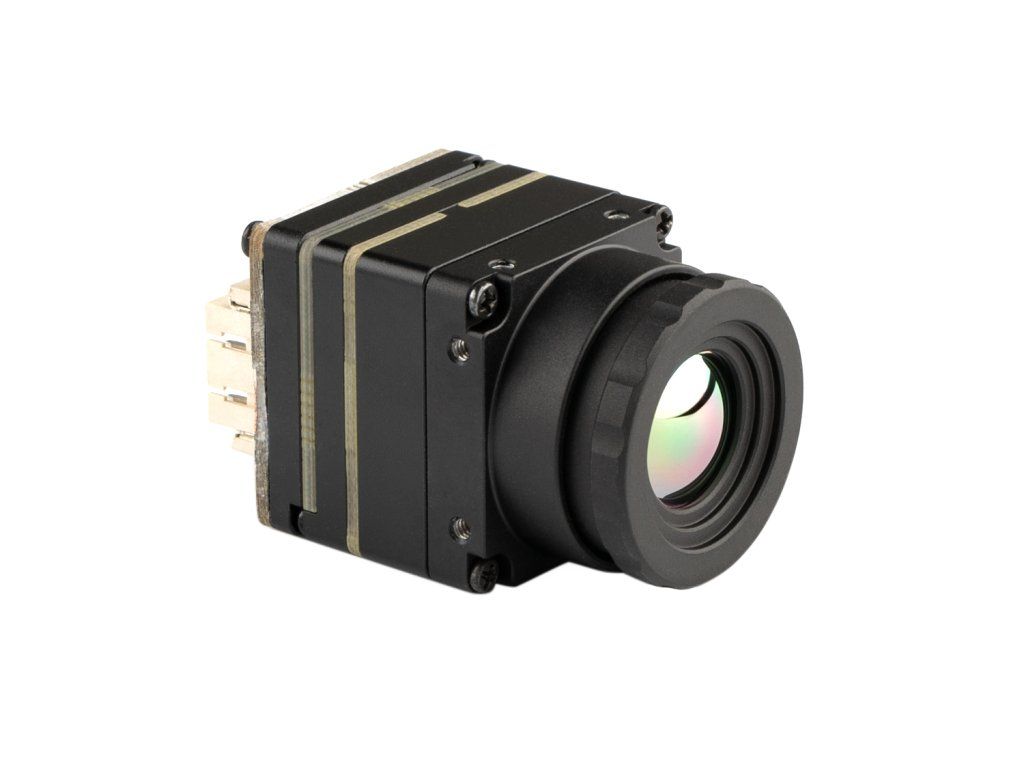

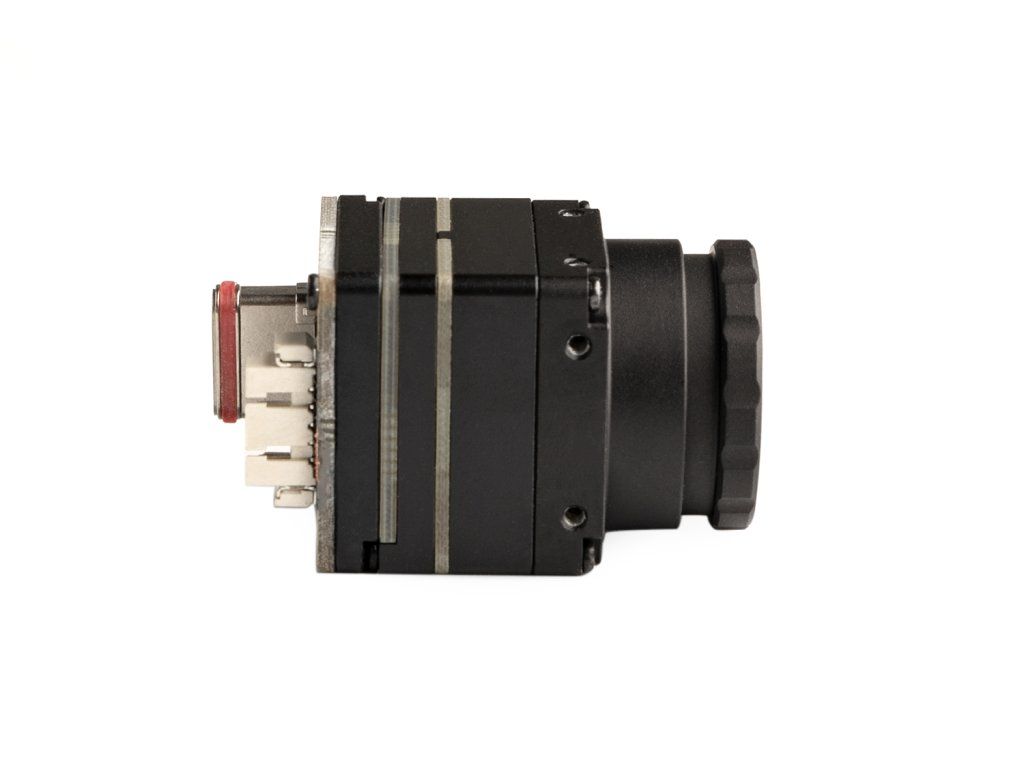

Termokamera FPV Pilotix T256 CVBS+USB (4 mm)

Pilotix T256 CVBS+USB (4 mm) je kompaktní nechlazená termovizní kamera určená pro drony s FPV, robotiku, průmyslové inspekce a vestavěnou integraci. Je postavena na vysoce citlivém infračerveném detektoru z oxidu vanadu a poskytuje spolehlivé termovizní snímání za podmínek se sníženou viditelností, jako je tma, mlha, kouř nebo složitý terén.

Tento modul kombinuje analogový výstup CVBS pro přímé použití s tradičními FPV systémy a digitální výstup USB pro připojení k palubním počítačům, záznamovým zařízením nebo pokročilým platformám pro zpracování obrazu. Tato funkce duálního výstupu umožňuje současné pilotování v reálném čase a sběr dat, díky čemuž je kamera vhodná pro pátrací operace, technické inspekce, autonomní systémy a vlastní projekty s bezpilotními letadly.

Objektiv o průměru 4 mm poskytuje vyvážený úhel záběru vhodný jak pro navigaci, tak pro pozorování cílů, a nabízí praktický kompromis mezi pokrytím scény a detaily detekce.

Vlastnosti:
- Teplotní rozlišení 256×192 pro detailní termovizní snímání
- Vysoká teplotní citlivost s NETD 25 mK

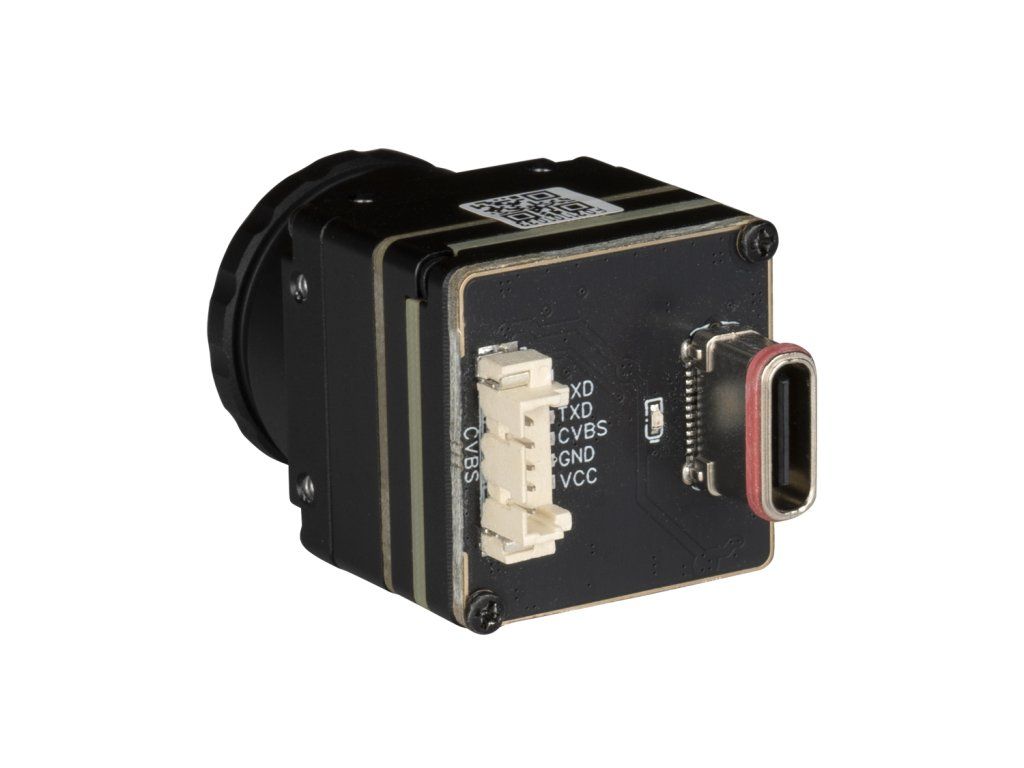

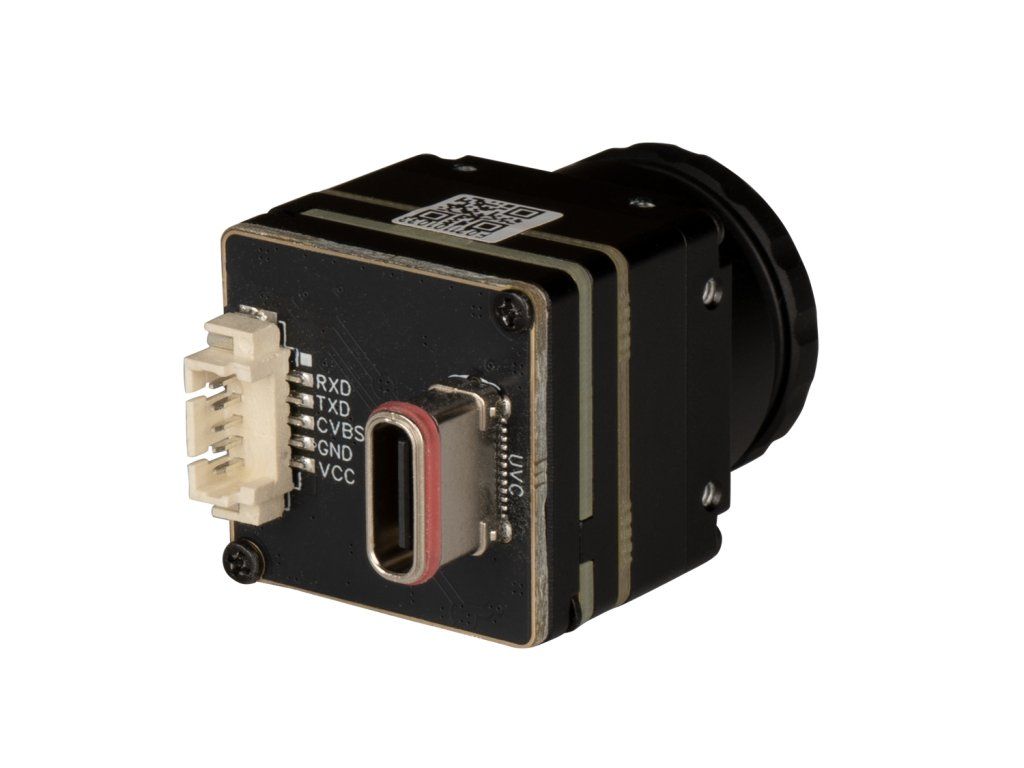

- Duální video výstup: analogový CVBS a USB
- Kompatibilní s analogovými přenosovými systémy FPV
- Podpora více barevných palet pro termovizní zobrazení
- Plynulý digitální zoom od 1,0× do 8,0×
- Zrcadlení obrazu v různých orientacích
- Kompaktní a lehká konstrukce pro instalaci na dron
- Vhodné pro provoz v náročných podmínkách

Technické parametry:

Typ detektoru: Nechlazený infračervený detektor s ohniskovou rovinou z oxidu vanadu
Rozlišení: 256x192
Objektiv: 4 mm
Efektivní snímková frekvence: 25/50 Hz
Rozteč pixelů: 12 μm
Zorné pole (FOV): 43,6° x 33,4° x 54,1° (HxVxD)
Spektrální pásmo: 8–14 μm
Teplotní rozdíl ekvivalentní šumu (NETD): 25 mK při 25 °C, F#1,0, 25 Hz
Tepelná časová konstanta: <12 ms

Úprava obrazu:
Korekce nerovnoměrnosti: Korekce závěrky/korekce algoritmem bez závěrky
Nastavení jasu/kontrastu: 0~100, volitelné
Polarita/paleta: White-hot/Black-hot/podpora různých palet
Digitální zoom: 1,0~8,0x plynulý zoom (velikost kroku: 0,1)
Zrcadlení obrazu: Vertikální/horizontální/diagonální

Elektrické parametry:
Analogové video: PAL/NTSC
Digitální video: DVP/BT656/USB 2.0
Komunikační rozhraní: UART/I2C/USB 2.0
Vstupní napájení: 5 V
Typická spotřeba energie USB výstupu při 25 °C: <0,35 W

Fyzikální vlastnosti:
Hmotnost (bez objektivu): <7 g
Rozměry (bez objektivu): 21 x 21 x 10,3 mm

Přizpůsobivost prostředí:
Provozní teplota: -40 °C až +80 °C
Skladovací teplota: -50 °C až +85 °C
Vlhkost: 5 %–95 %, bez kondenzace
Vibrace: 6,06 g, náhodné vibrace, všechny osy
Náraz: 80 g, 4 ms, konečná špičková pilová vlna, tři osy a šest směrů

Balení obsahuje:

1x termální kameru FPV Pilotix T256 CVBS+USB (4 mm)
1x propojovací kabel
