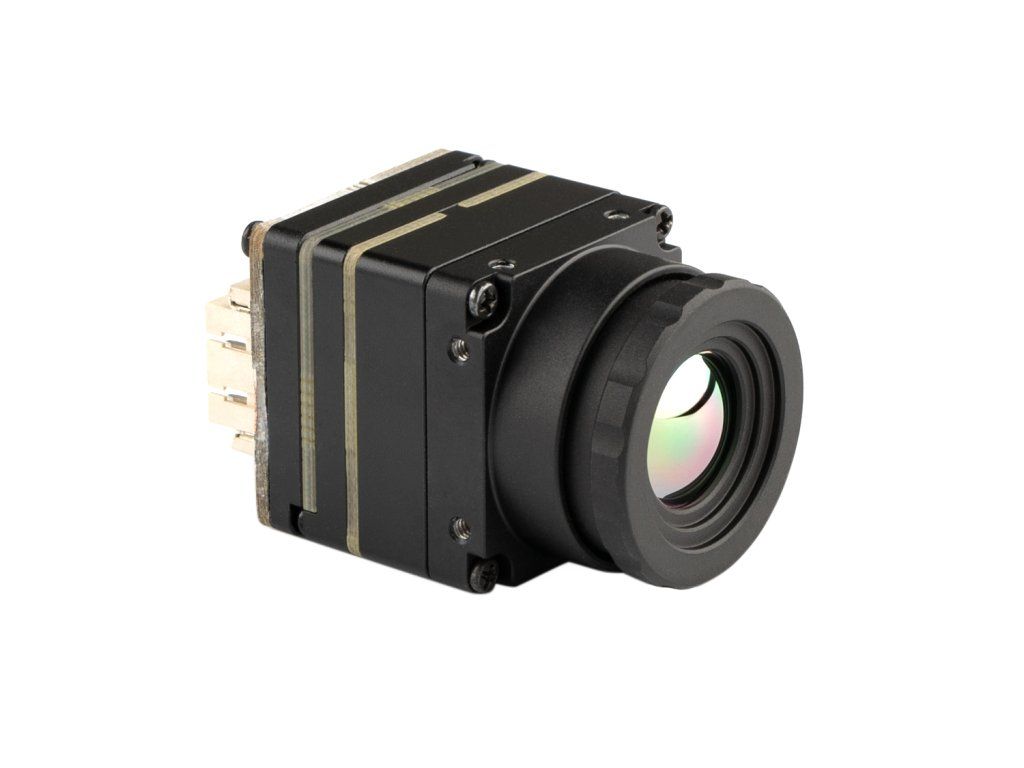

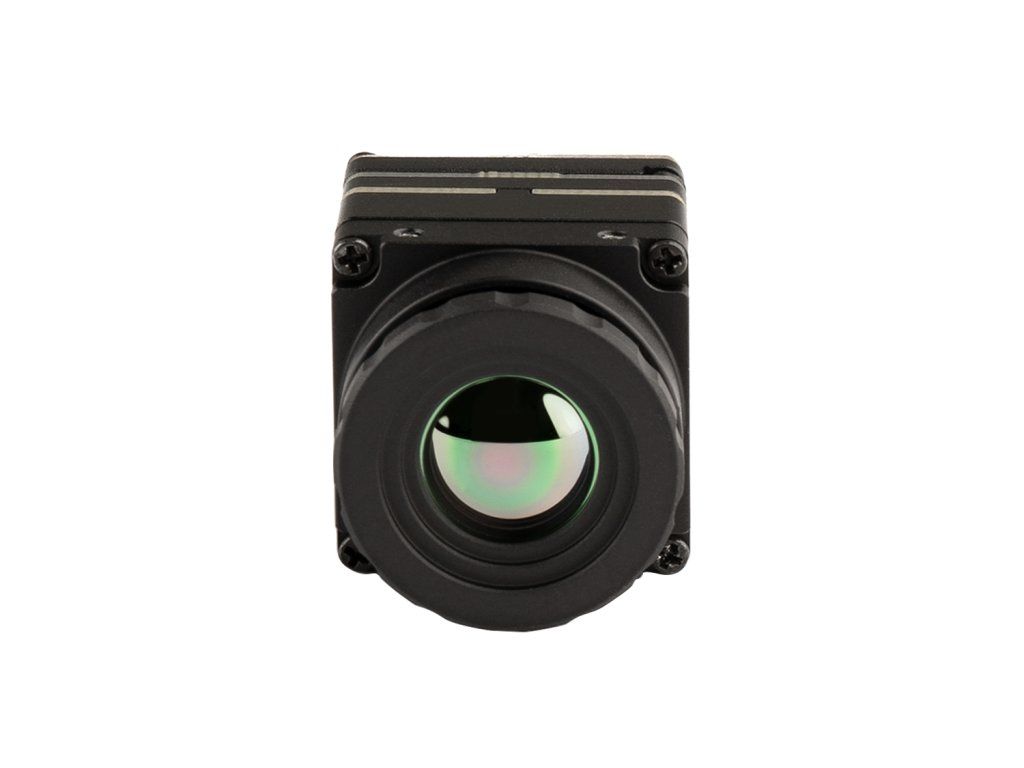

FPV Thermal Camera Pilotix T256 CVBS (9mm)

Detailní popis produktu

Termokamera FPV Pilotix T256 CVBS (9 mm)

Pilotix T256 CVBS (9 mm) je kompaktní nechlazený termokamerový modul určený pro analogové systémy FPV, sledování pomocí bezpilotních letounů (UAV), pátrací operace a průmyslové monitorování. Využívá infračervený detektor z oxidu vanadu, který zajišťuje spolehlivé snímání tepla ve tmě, kouři, mlze a dalších podmínkách se sníženou viditelností.

Tato verze je vybavena analogovým výstupem CVBS, díky čemuž je kompatibilní s tradičními FPV vysílači, monitory a brýlemi. Objektiv o průměru 9 mm poskytuje užší zorné pole ve srovnání s širokoúhlými verzemi, což umožňuje lepší detekci a pozorování vzdálených zdrojů tepla. Díky tomu je vhodná pro termální průzkum na dlouhé vzdálenosti, inspekční úkoly a letecké pátrací operace.

Díky lehké konstrukci, nízké spotřebě energie a kompaktním rozměrům lze kameru snadno integrovat do vlastních konstrukcí dronů a vestavěných projektů, kde je vyžadováno analogové termální video.

Vlastnosti:
- Nechlazený infračervený detektor s fokalní rovinou z oxidu vanadu
- Rozlišení termálního snímání 256×192
- Analogový video výstup CVBS
- 9mm objektiv pro termální pozorování na větší vzdálenost
- Vysoká citlivost 25 mK NETD
- Více palet termálního zobrazení
- Plynulý digitální zoom 1,0×–8,0×
- Funkce zrcadlení obrazu
- Lehká a kompaktní konstrukce
- Vhodná pro drsné podmínky prostředí

Technické parametry:

Typ detektoru: Nechlazený infračervený detektor s fokalní rovinou z oxidu vanadu
Rozlišení: 256×192
Objektiv: 9 mm
Efektivní snímková frekvence: 25/50 Hz
Vzdálenost mezi pixely: 12 μm
Zorné pole (FOV): 19,4° × 14,6° × 24,1° (H × V × D)
Spektrální pásmo: 8–14 μm
Teplotní rozdíl ekvivalentní šumu (NETD): 25 mK při 25 °C, F#1,0, 25 Hz
Teplotní konstanta: <12 ms

Nastavení obrazu:

Korekce nerovnoměrnosti: Korekce závěrky/korekce algoritmem bez závěrky
Nastavení jasu/kontrastu: 0–100, volitelné
Polarita/paleta: Podporovány režimy „white-hot“, „black-hot“ a různé palety
Digitální zoom: 1,0–8,0× plynulý zoom (krok: 0,1)
Zrcadlení obrazu: Vertikální/horizontální/diagonální

Elektrické parametry:

Analogové video: PAL/NTSC
Komunikační rozhraní: UART/I2C
Vstupní napájení: 5 V
Typická spotřeba energie při 25 °C: <0,35 W

Fyzikální vlastnosti:

Hmotnost (bez objektivu): <7 g
Rozměry (bez objektivu): 21 x 21 x 10,3 mm

Přizpůsobivost prostředí:

Provozní teplota: -40 °C až +80 °C
Skladovací teplota: -50 °C až +85 °C
Vlhkost: 5 %–95 %, bez kondenzace
Vibrace: 6,06 g, náhodné vibrace, všechny osy
Náraz: 80 g, 4 ms, konečná špičková pilová vlna, tři osy a šest směrů

Balení obsahuje:

1x termální kamera FPV Pilotix T256 CVBS (9 mm)
1x propojovací kabel
