FPV Thermal Camera HobbyDrone Mini2 384x288

Detailní popis produktu

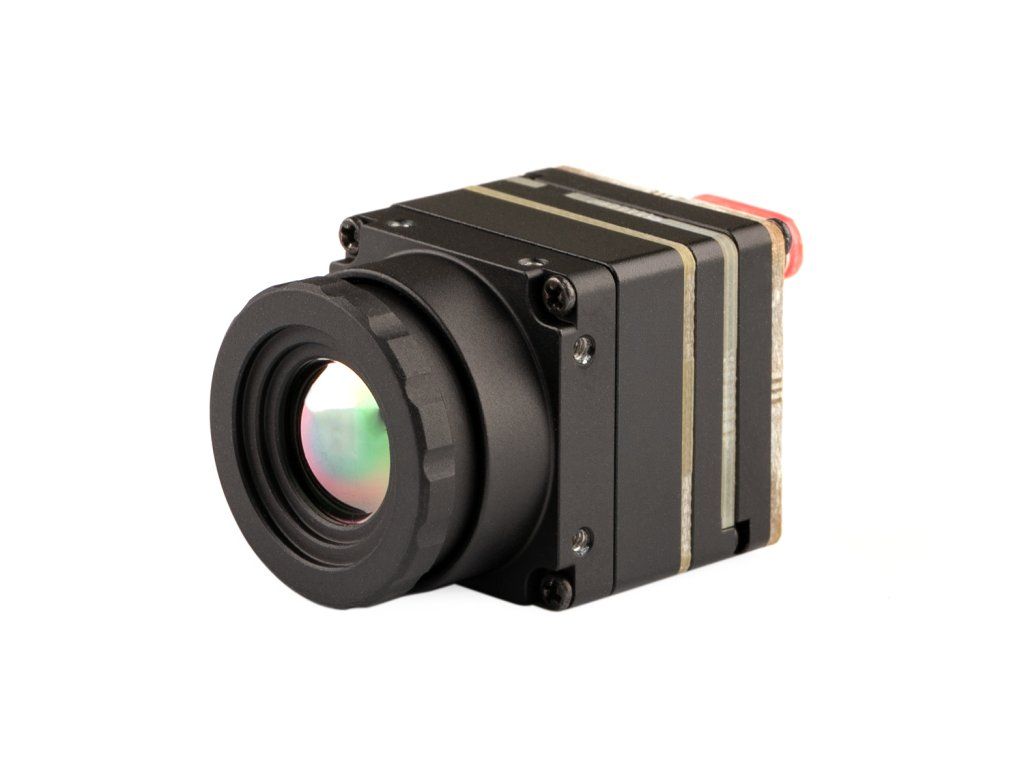

Termokamera pro FPV HobbyDrone Mini2 384x288

HobbyDrone Mini2 384x288 je kompaktní nechlazený infračervený termokamerový modul určený pro FPV, bezpilotní letouny (UAV) a vestavěné kamerové systémy. Je postaven na vysoce citlivém detektoru z oxidu vanadu s NETD 25 mK a poskytuje jasný a stabilní termální obraz i v prostředí s nízkým kontrastem, díky čemuž je vhodný pro pozorování a navigaci v reálném čase.

Díky rozlišení 384×288 poskytuje kamera vysokou úroveň detailů obrazu, což umožňuje přesnější detekci a rozpoznávání objektů. Větší formát snímače také vede k širšímu zornému poli, což zlepšuje povědomí o situaci během letu a usnadňuje sledování okolního prostředí.

Klíčovou vlastností tohoto modulu je jeho architektura s duálním video výstupem. Podporuje jak analogové (PAL/NTSC), tak digitální (USB2.0 / MIPI / DVP / BT656) výstupy, což umožňuje flexibilní integraci do různých systémů. Díky tomu lze kameru použít pro přenos FPV v reálném čase a současně poskytovat digitální signál pro záznam, zpracování nebo integraci do palubních systémů.

Kamera pracuje při frekvenci až 60 Hz s rychlou odezvou, což zajišťuje plynulý a citlivý výstup obrazu během pohybu. Její lehká a kompaktní konstrukce usnadňuje integraci do dronů a jiných platforem s omezeným prostorem, aniž by to ovlivnilo celkový výkon systému.

Celkově Mini2 384x288 kombinuje vyšší detail obrazu, široký úhel pohledu a flexibilní konektivitu v kompaktním termálním modulu vhodném pro širokou škálu FPV a vestavěných aplikací.

Vlastnosti:

- Nechlazená IR matice v ohniskové rovině z oxidu vanadu pro vysokou citlivost a stabilitu
- Vysoké tepelné rozlišení 384x288 s roztečí pixelů 12 μm
- Snímková frekvence 30/60 Hz v reálném čase a doba odezvy <12 ms
- Více palet: režimy white-hot, black-hot a barevný pro flexibilní snímání
- Plynulý 1,0–8,0x digitální zoom s možnostmi zrcadlení
- Dvě metody korekce: se závěrkou a bez závěrky pro konzistentní výkon

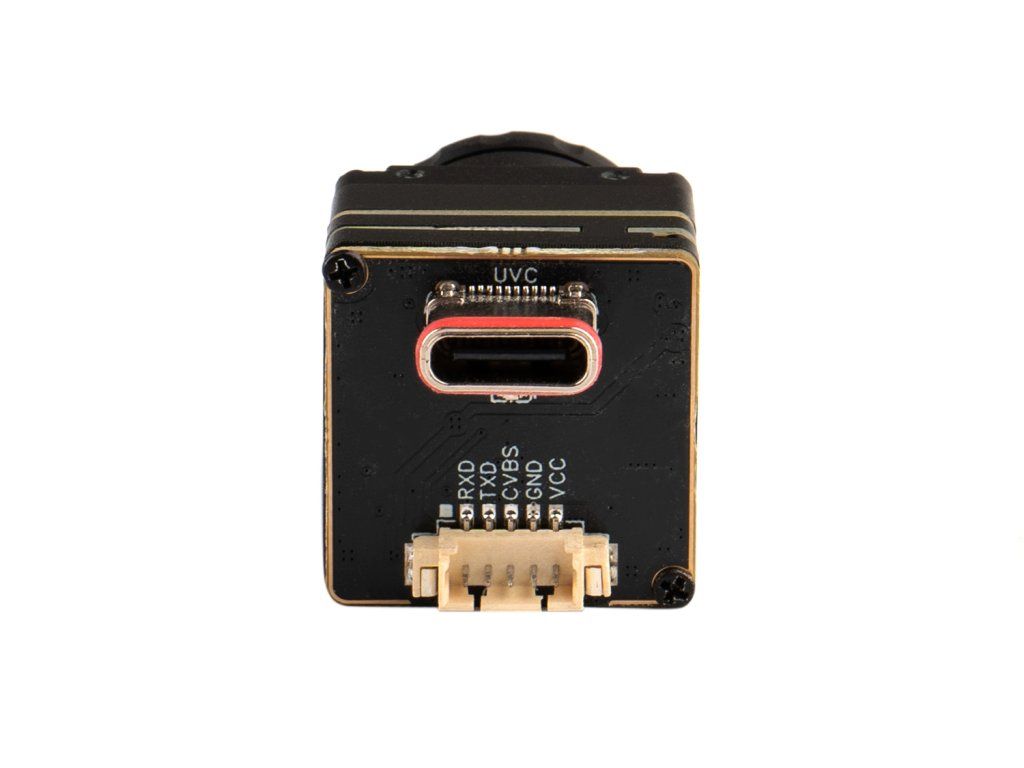

- Podpora více rozhraní včetně USB, UART, I²C a DVP
- Ultralehký, kompaktní modul pro snadnou integraci do dronů a vestavěných systémů
- Navržen tak, aby odolával extrémním teplotám, vibracím a nárazům

Specifikace:

Přehled:
Typ detektoru: Nechlazený infračervený detektor s ohniskovou rovinou z oxidu vanadu
Rozlišení: 384x288
Efektivní snímková frekvence: 30/60 Hz
Vzdálenost mezi pixely: 12 μm
Spektrální pásmo: 8~14 μm
Zorné pole: H≈60,8°, V≈45,6°, D≈74°
Teplotní rozdíl ekvivalentní šumu (NETD): 25 mK při 25 °C, F#1,0, 25 Hz
Tepelná časová konstanta: <12 ms

Nastavení obrazu:

Korekce nerovnoměrnosti: Korekce závěrky/korekce algoritmem bez závěrky
Nastavení jasu/kontrastu: 0–100, volitelné
Polarita/paleta: White-hot/Black-hot/podpora různých palet
Digitální zoom: plynulý zoom 1,0–8,0x (krok: 0,1)
Zrcadlení obrazu: vertikální/horizontální/diagonální

Elektrické parametry:

Analogové video: PAL/NTSC
Digitální video: DVP/BT656/USB2.0/MIPI
Komunikační rozhraní: UART/12C/USB2.0
Vstupní napájení: 5 V
Typická spotřeba energie USB výstupu při 25 °C: <0,42 W

Fyzikální vlastnosti:

Hmotnost (bez objektivu): <7 g
Rozměry (bez objektivu): 21 x 21 x 10,3 mm

Přizpůsobivost prostředí:

Provozní teplota: -40 °C až +80 °C
Skladovací teplota: -50 °C až +85 °C
Vlhkost: 5 %–95 %, bez kondenzace
Vibrace: 6,06 g, náhodné vibrace, všechny osy
Náraz: 80 g, 4 ms, konečná špičková pilová vlna, tři osy a šest směrů

Stáhnout dokumentaci

Balení obsahuje:

1x FPV termokamera HobbyDrone Mini2 384x288
1x propojovací kabel
