Flight Controller CUAV 7 nano V2 s PDB

Detailní popis produktu

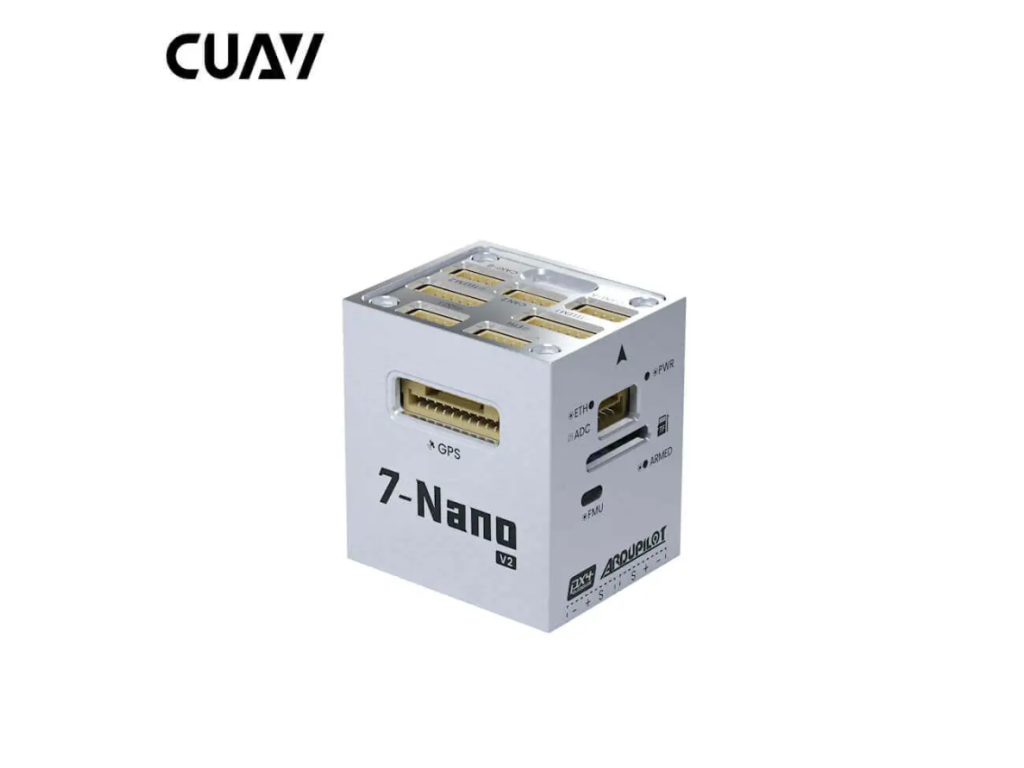

Flight Controller CUAV 7 Nano V2 s PDB

CUAV 7 Nano V2 s PDB je kompaktní, vysoce integrovaný flight controller navržený pro UAV platformy s omezeným prostorem, jako jsou FPV drony a mikrovrtulníky. Díky pokročilému procesoru H7 a redundantním senzorům zajišťuje spolehlivé a přesné řízení letu. Přiložený PDB modul poskytuje efektivní rozvod a monitoring napájení, což z něj činí kompletní řešení pro moderní bezpilotní systémy.

Vlastnosti:
- Ultra kompaktní a lehký design, ideální pro stísněné buildy a mikro platformy
- Výkonný vysokorychlostní procesor zajišťující hladký a stabilní let
- Duální redundantní IMU systém zvyšující spolehlivost a bezpečnost letu
- Pokročilý kompas s odolností proti rušení pro přesné určování polohy
- Vysoce přesné teplotně řízené hodiny zvyšující stabilitu senzorů
- Flexibilní konfigurace PWM výstupů pro širokou kompatibilitu s periferiemi
- Integrovaný Ethernet rozhraní podporující vysokorychlostní datovou komunikaci
- Široká kompatibilita s populárními firmware ekosystémy pro řízení letu
- Vestavěná power distribution board zjednodušující kabeláž a správu napájení

Specifikace:
Flight Controller (FC):
Procesor: STM32H753 (480 MHz, 2 MB Flash)
IMU: IIM-42652 / BMI088 (duální redundantní)
Kompas: IST8310
Barometr: ICP-20100 / BMP581
PWM výstupy: 14 (3,3 V / 5 V konfigurovatelné)
I2C: 3
RC vstup: 1 (PPM / SBUS / DSM)
RSSI: PWM nebo 3,3 V analogový
CAN Bus: 2
GPS port: 1
Safety switch: 1
ADC: ADC 3,3 V / 6,6 V
USB: Type-C
Ethernet: 1
Jmenovité napětí: 4,5 – 5,5 V
Napětí USB: 4,75 – 5,25 V
Napětí serva: 0 – 10 V
Provozní teplota: -20 °C až +85 °C
Vlhkost: 5 % – 95 % (bez kondenzace)
Rozměry: 30,75 × 31,80 × 25,75 mm
Hmotnost: 33,8 g

PDB (Power Distribution Board):
Vstupní napětí: 12 – 70 V (3–16S)
Detekce proudu: až 79,2 A
BEC výstup: 5,3 V / 4 A
Přesnost napětí: ±0,2 V
Přesnost proudu: ±0,5 A
Výstupy: 6 kanálů rozvodu napájení
Konektory: XT60 / GH1.25 6pin
Hmotnost: 17 g

Balení obsahuje:
1x flight controller CUAV 7 Nano V2
1x power distribution board 7 Nano V2
1x sada kabelů
1x sada montážního materiálu
