Detailní popis produktu

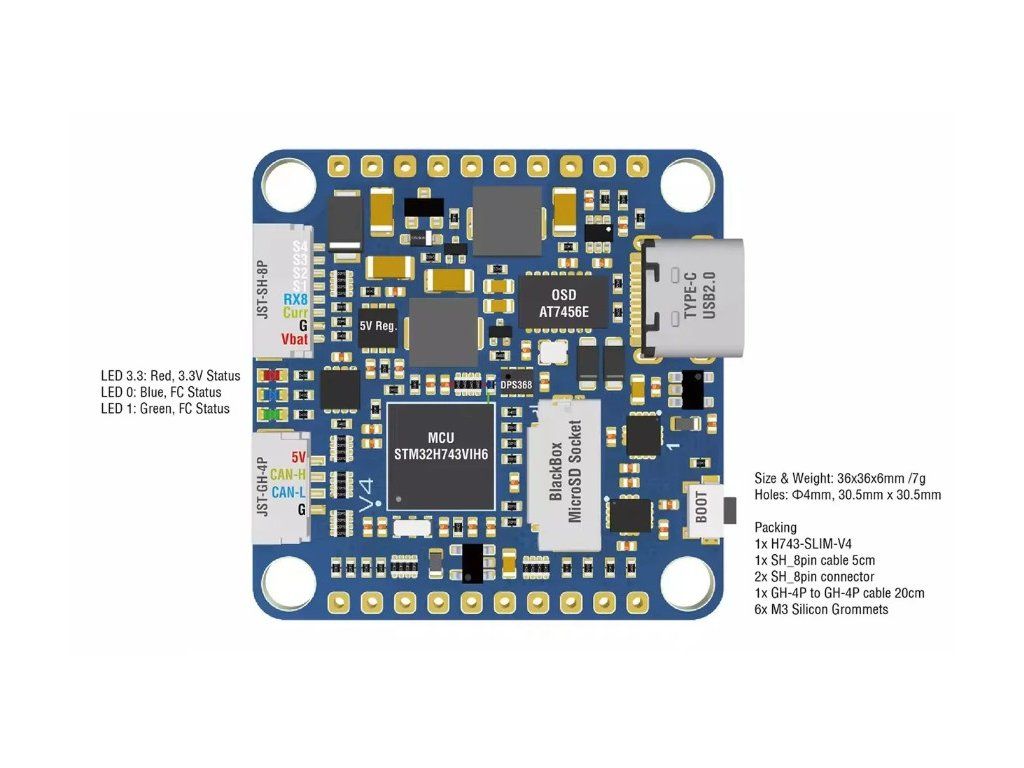

Pilotix H743-SLIM je letový kontroler pro FPV postavený na mikrokontroléru STM32H743, vyznačující se kompaktním formátem 36 x 36 mm s montážním vzorem 30,5 x 30,5 mm M3 a hmotností 7 gramů. Tento letový kontroler podporuje firmware ArduPilot i Betaflight.
H743-SLIM obsahuje gyroskop ICM42688-P připojený přes SPI s obnovovací frekvencí 8 kHz, vestavěný akcelerometr a barometr DPS310. Poskytuje 8 portů UART, 1 port I2C, 1 port SPI a připojení USB Type C. Deska nabízí 4 výstupy pro řízení motorů podporující protokoly DShot150, DShot300, DShot600, PWM, OneShot125 a OneShot42 s obousměrnou funkcí DShot. Je podporován protokol přijímače CRSF. Mezi další funkce patří analogový OSD, 2 analogové video vstupy, analogový video výstup, výstup pro LED pásek, výstup pro bzučák, slot pro SD kartu a tlačítko DFU. Dva BEC výstupy poskytují 5V při 2A a 9V při 2A.
Letový kontroler pracuje v rozmezí -20 až 40°C a bezpečně se skladuje při -30 až 50°C při 20-95% relativní vlhkosti bez kondenzace. Balení obsahuje sadu kabelů a 4 tlumicí kuličky, s 2letou zárukou.
MCU
| FC MCU |
STM32H743
|
| Podpora firmwaru |
ArduPilot,
Betaflight
|
| Typ OSD |
Analog OSD
|
Senzory
| Gyro |
ICM42688-P
|
| Připojení gyroskopu |
SPI
|
| Počet gyroskopů |
1
|
| Akcelerometr |
Vestavěný
|
| Barometr |
DPS310
|
| Frekvence aktualizace gyroskopu |
8 kHz
|
Rozhraní
| Výstupy řízení motoru |
4
|
| ESC protokoly |
DShot300,
DShot600,
DShot150,
PWM,
OneShot125,
OneShot42
|
| Obousměrný DShot |
ano
|
| Vestavěný přijímač |
ne
|
| Protokol přijímače |
CRSF
|
| Tlačítko DFU |
ano
|
| I2C port |
1
|
| Výstup LED pásku |
ano
|
| Slot pro SD kartu |
ano
|
| SPI porty |
1
|
| UART porty |
8
|
| Výstup z bzučáku |
ano
|
| USB port |
USB Type C
|
| Video vstupy |
2
|
| Video vstup |
Analogový
|
| Video výstup |
Analogové
|
Mechanické specifikace
| Rozměry |
36 x 36 mm
|
| Montáž |
30.5 x 30.5 mm (M3)
|
| Hmotnost |
7 g
|
Provozní podmínky
| Prevádzková teplota |
-20 - 40 °C
|
| Teplota skladování |
-30 - 50 °C
|
| Rozsah vlhkosti |
20-95% RH (neeskondenzující)
|
Běžný
| Obsah balení |
Sada kabelů,
Tlumicí kuličky (4x)
|
| Záruka |
2 roky
|
