Detailní popis produktu

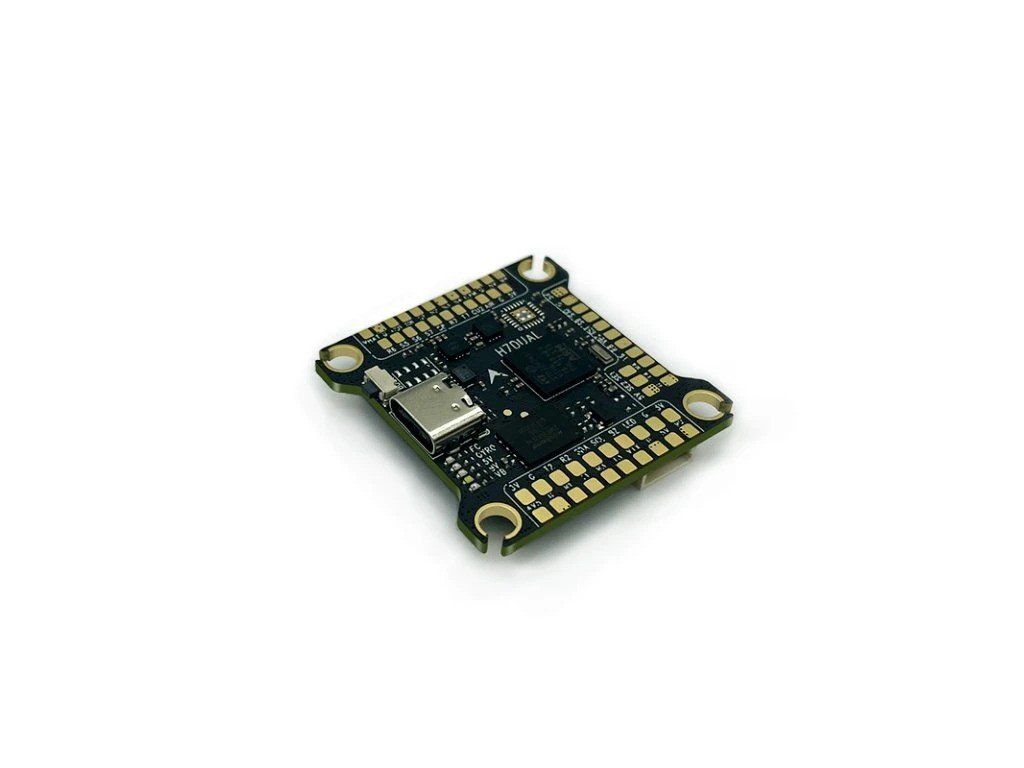

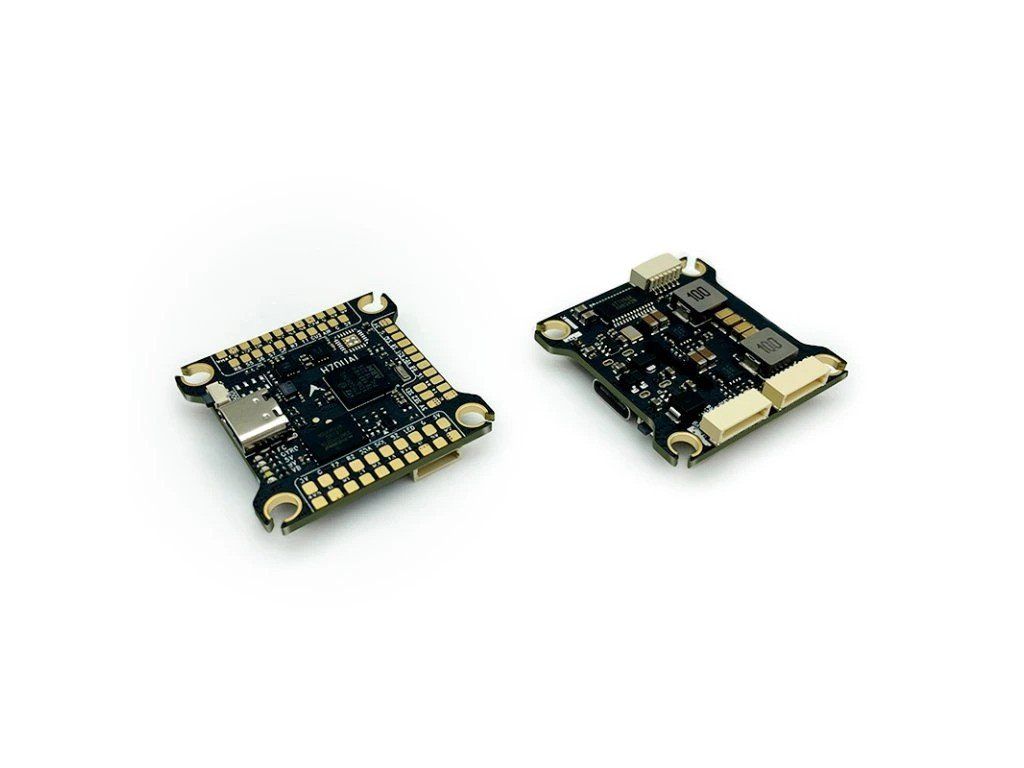

Pilotix H743 BMI270 je letový kontroler pro FPV postavený na mikrokontroléru STM32H743. Tato deska disponuje konfigurací se dvěma gyroskopy s čidly BMI270 a MPU6000 připojenými přes rozhraní SPI, pracujícími na obnovovací frekvenci 8 kHz. Jednotka podporuje firmware Betaflight a zahrnuje schopnost analogového OSD.

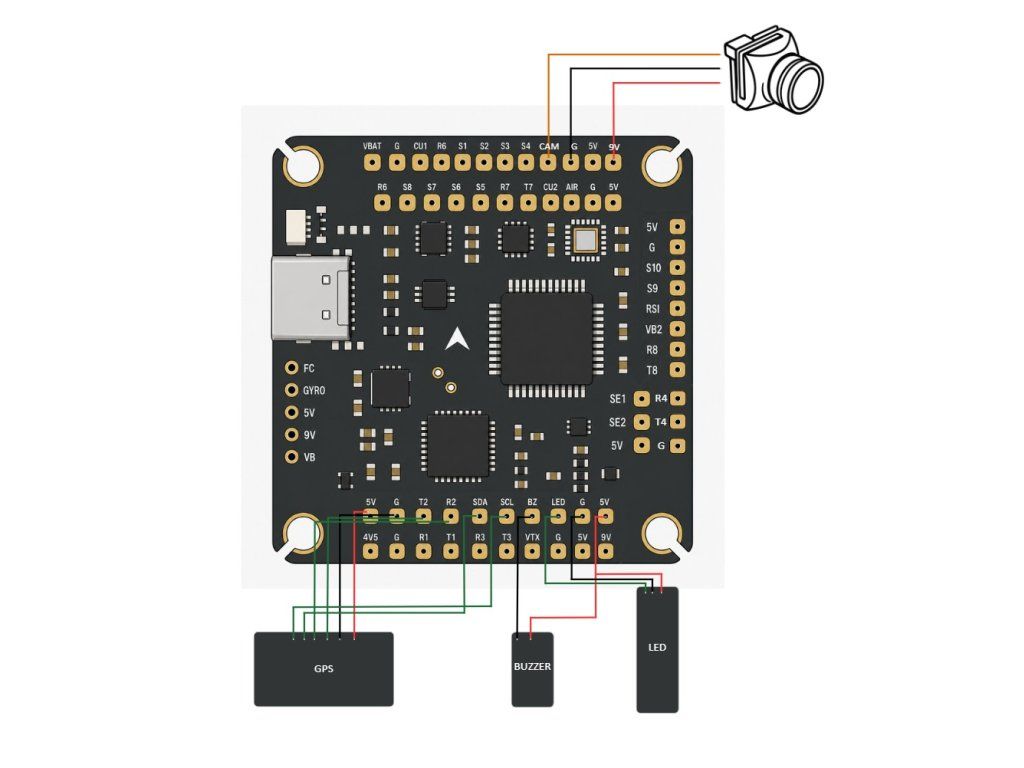

Letový kontroler poskytuje 8 výstupů pro řízení motorů a 8 portů UART pro připojení periferií. Vestavěný akcelerometr doplňuje systém se dvěma gyroskopy, zatímco magnetometr není součástí. Deska obsahuje port USB Type-C, tlačítko DFU pro aktualizace firmwaru, výstup pro LED pásek a výstup pro bzučák. Dva obvody BEC dodávají 5V při 2,5A a 9V při 3A pro napájení příslušenství.

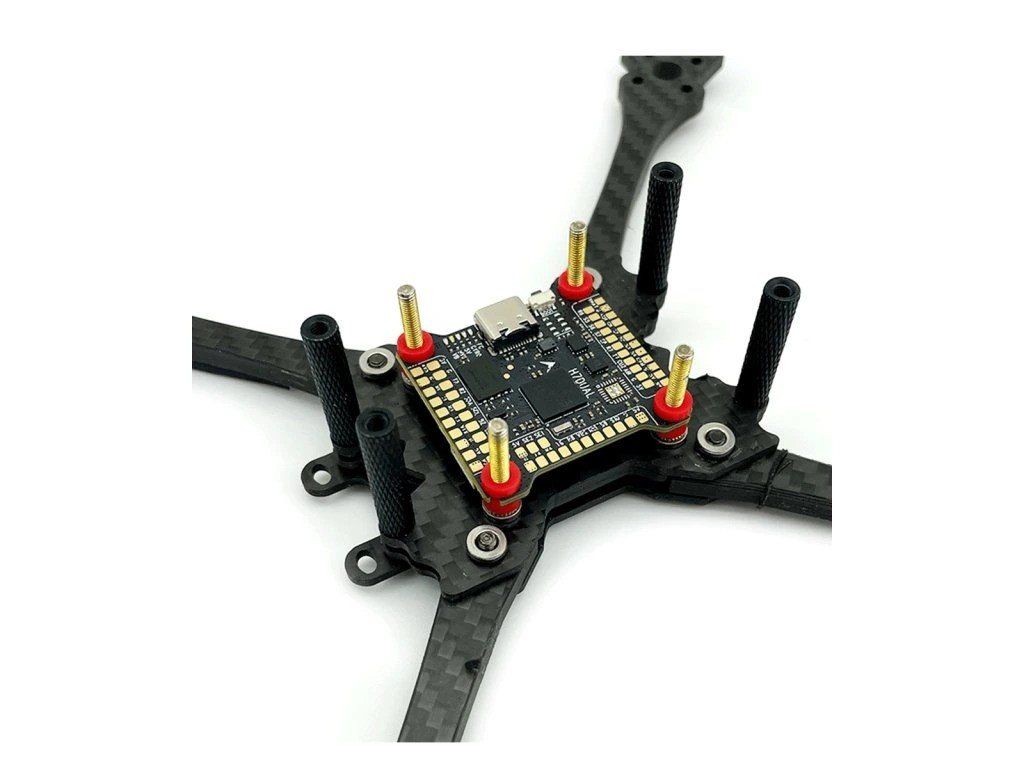

Deska měří 37 x 37 mm s montážním vzorem 30,5 x 30,5 mm pro hardware M3 a váží 8,8 gramů. Provozní teplota se pohybuje od -20 do 40°C, skladovací teplota je stanovena na -30 až 50°C a tolerance vlhkosti je 20-95% RH bez kondenzace. Balení zahrnuje tlumicí kuličky a napájecí kabel, s 2letou zárukou.
Podrobnosti o produktu
| Model |
H743 BMI270
|
| SKU |
5501
|
MCU
| FC MCU |
STM32H743
|
| Podpora firmwaru |
Betaflight
|
| Typ OSD |
Analog OSD
|
Senzory
| Gyroskop |
BMI270,
MPU6000
|
| Připojení gyroskopu |
SPI
|
| Počet gyroskopů |
2
|
| Akcelerometr |
Vestavěný
|
| Frekvence aktualizace gyroskopu |
8 kHz
|
| Magnetometr |
Ne
|
Elektrická specifikace
| BEC |
5 V @ 2.5 A, 9 V @ 3 A
|
Rozhraní
| Výstupy řízení motoru |
8
|
| Vestavěný přijímač |
ne
|
| Tlačítko DFU |
ano
|
| Výstup LED pásku |
ano
|
| UART porty |
8
|
| Výstup z bzučáku |
ano
|
| USB port |
USB Type C
|
Mechanické specifikace
| Rozměry |
37 x 37 mm
|
| Montáž |
30.5 x 30.5 mm (M3)
|
| Hmotnost |
8.8 g
|
Provozní podmínky
| Prevádzková teplota |
-20 - 40 °C
|
| Teplota skladování |
-30 - 50 °C
|
| Rozsah vlhkosti |
20-95% RH (neeskondenzující)
|
Běžný
| Obsah balení |
Tlumicí kuličky (4x),
Napájecí kabel
|
| Záruka |
2 roky
|
