Flight Controller CUAV 7 nano V2 with PDB

Opis szczegółowy produktu

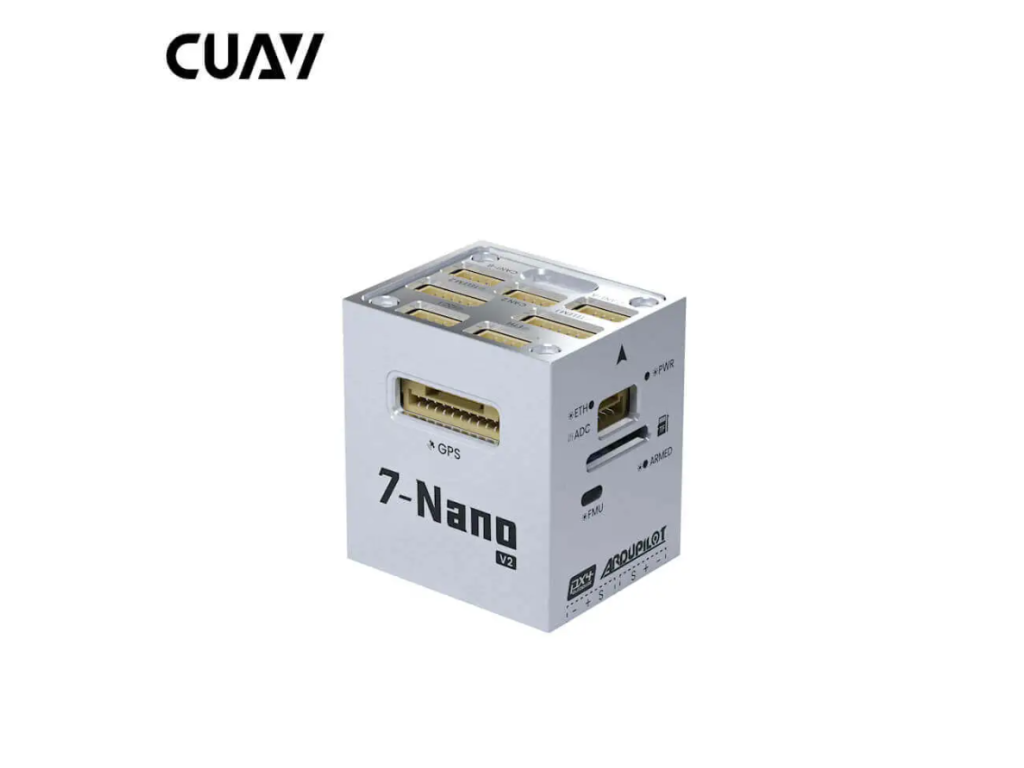

Kontroler lotu CUAV 7 Nano V2 z modułem PDB

CUAV 7 Nano V2 z modułem PDB to kompaktowy, wysoce zintegrowany kontroler lotu przeznaczony do platform bezzałogowych o ograniczonej przestrzeni, takich jak drony FPV i mikrohelikoptery. Zasilany zaawansowanym procesorem H7 i wyposażony w redundantne czujniki, zapewnia niezawodne i precyzyjne sterowanie lotem. Dołączony moduł PDB zapewnia wydajną dystrybucję i monitorowanie zasilania, co czyni go kompletnym rozwiązaniem dla nowoczesnych systemów bezzałogowych.

Cechy:
- Ultrakompaktowa i lekka konstrukcja idealna do ciasnych konstrukcji i mikroplatform
- Potężny, szybki procesor zapewniający płynne i stabilne osiągi w locie
- Podwójny, redundantny system IMU poprawiający niezawodność i bezpieczeństwo lotu
- Zaawansowany kompas odporny na zakłócenia zapewniający dokładne pozycjonowanie
- Wysoce precyzyjny zegar z regulacją temperatury zwiększający stabilność czujników
- Elastyczna konfiguracja wyjścia PWM zapewniająca szeroką kompatybilność z urządzeniami peryferyjnymi
- Zintegrowany interfejs Ethernet obsługujący szybką komunikację danych
- Szeroka kompatybilność z popularnymi ekosystemami oprogramowania układowego do sterowania lotem
- Wbudowana płytka dystrybucji zasilania upraszczająca okablowanie i zarządzanie zasilaniem

Specyfikacje:
Kontroler lotu (FC):
Procesor: STM32H753 (480 MHz, 2 MB pamięci Flash)
IMU: IIM-42652 / BMI088 (podwójnie redundantny)
Kompas: IST8310
Barometr: ICP-20100 / BMP581
Wyjścia PWM: 14 (konfigurowalne 3,3 V / 5 V)
I2C: 3
Wejście RC: 1 (PPM / SBUS / DSM)
RSSI: PWM lub analogowe 3,3 V
Magistrala CAN: 2
Port GPS: 1
Przełącznik bezpieczeństwa: 1
Przetwornik analogowo-cyfrowy: ADC 3,3 V / 6,6 V
USB: Typ C
Ethernet: 1
Napięcie znamionowe: 4,5 – 5,5 V
Napięcie USB: 4,75 – 5,25 V
Napięcie serwomechanizmu: 0 – 10 V
Temperatura pracy: od -20°C do +85°C
Wilgotność: 5% – 95% (bez kondensacji)
Wymiary: 30,75 × 31,80 × 25,75 mm
Waga: 33,8 g

PDB (płytka rozdzielcza zasilania):
Napięcie wejściowe: 12 – 70 V (3–16S)
Wykrywanie prądu: do 79,2 A
Wyjście BEC: 5,3 V / 4 A
Dokładność napięcia: ±0,2 V
Dokładność pomiaru prądu: ±0,5 A
Wyjścia: 6 kanałów dystrybucji mocy
Złącza: XT60 / GH1.25 6-pinowe
Waga: 17 g

Zestaw zawiera:
1x kontroler lotu CUAV 7 Nano V2
1x płytka dystrybucji mocy 7 Nano V2
1x zestaw kabli
1x zestaw elementów montażowych
