FC SpeedyBee F405 V3 30x30

Opis szczegółowy produktu

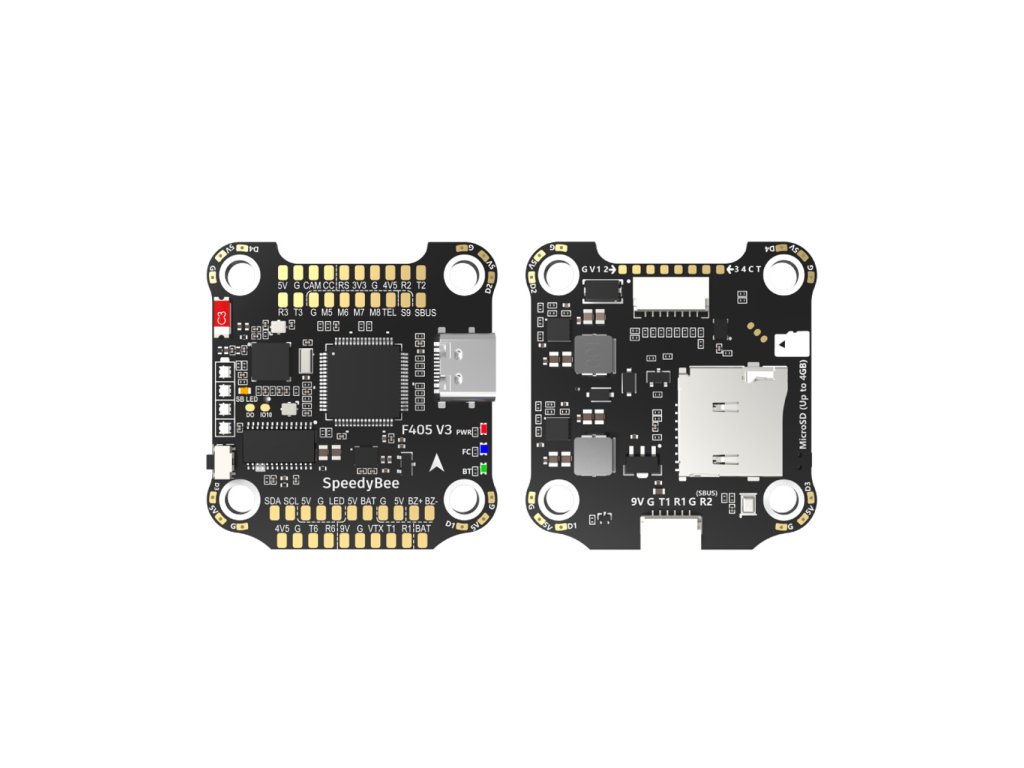

SpeedyBee F405 V3 30x30 Flight Controller

Kontroler lotu SpeedyBee F405 V3 - 30x30 obsługuje parowanie Bluetooth. Wyposażony jest również w 4-poziomowy wskaźnik LED napięcia baterii na wypadek, gdyby pod ręką nie było testera LiPo. FC F405 V3 posiada także wbudowany barometr, sygnały ESC m1-m8 oraz 4x UART.

Cechy:
-Dedykowane złącze DJI Air Unit dla szybkiego montażu cyfrowego
-Zasil swój GPS kablem USB - bateria nie jest potrzebna.
-4 x UART dla odbiornika + VTX + kamera + GPS.
-Slot karty SD obsługuje dane Blackbox do 4GB*
-Wycięcia 22 mm na kamerę FPV w ciasnym buildzie
-Osobne BEC-i 9V 2A + 5V 2A
-4-poziomowy wskaźnik LED baterii
-Sygnał ESC m1-m8
-Wbudowany barometr
-Parowanie Bluetooth

Specyfikacja:
Przycisk BOOT: Obsługiwany.
[A]. Przytrzymanie przycisku BOOT i jednoczesne włączenie FC wymusi wejście w tryb DFU - służy to do flashowania firmware, gdy FC zostanie zbrickowany.
[B]. Gdy FC jest włączony i w trybie standby, przycisku BOOT można użyć do sterowania taśmami LED podłączonymi do złączy LED1-LED4 na spodzie. Domyślnie krótkie naciśnięcie przycisku BOOT przełącza tryby wyświetlania LED. Długie naciśnięcie przycisku BOOT przełącza pomiędzy trybem SpeedyBee-LED a trybem BF-LED. W trybie BF-LED wszystkie taśmy LED1-LED4 są sterowane przez firmware Betaflight.
Slot karty MicroSD Blackbox: *Firmware Betaflight wymaga karty microSD typu Standard (SDSC) lub High Capacity (SDHC), więc karty o rozszerzonej pojemności (SDXC) nie są obsługiwane (wiele szybkich kart U3 to SDXC). Karta MUSI być sformatowana w systemie plików FAT16 lub FAT32 (zalecane). Możesz więc użyć dowolnej karty SD poniżej 32GB, ale Betaflight rozpozna maksymalnie 4GB. Zalecamy użycie tego zewnętrznego narzędzia do formatowania, wybranie opcji 'Overwrite format', a następnie sformatowanie karty. Sprawdź także tutaj listę zalecanych kart SD lub kup przetestowane karty w naszym sklepie.
Wyjście 5V: 9 grup wyjścia 5V, cztery pady +5V oraz 1 pad BZ+ (do buzzera) po stronie przedniej, a także 4x pady LED 5V. Całkowite obciążenie prądowe wynosi 2A.
Tradycyjny pad LED Betaflight: Obsługiwany. Pady 5V, G oraz LED na spodzie strony przedniej. Używane do WS2812 LED sterowanego przez firmware Betaflight.
Wyjście 9V: 2 grupy wyjścia 9V, jeden pad +9V po stronie przedniej, a drugie w złączu na spodzie. Całkowite obciążenie prądowe wynosi 2A.
Wyjście 4,5V: Obsługiwane. Zaprojektowane dla odbiornika i modułu GPS nawet gdy FC jest zasilany przez port USB. Obciążenie prądowe do 1A.
Wejście zasilania: LiPo 3S - 6S (przez piny/pady G, BAT z 8-pinowego złącza lub 8 padów na spodzie)
Wejście czujnika prądu: Obsługiwane. Dla ESC SpeedyBee BLS 50A ustaw scale = 386 oraz Offset = 0.
Wyjście 3,3V: Obsługiwane. Zaprojektowane dla odbiorników na 3,3V. Obciążenie prądowe do 500 mA.
Sposób podłączenia DJI Air Unit: Dwie metody: złącze 6-pinowe lub bezpośrednie lutowanie.
I2C: Obsługiwane. Pady SDA i SCL po stronie przedniej. Używane do magnetometru, sonaru itp.
Obsługiwany firmware kontrolera lotu: BetaFlight (domyślny), EMUFlight, INAV
UART: 5 zestawów (UART1, UART2, UART3, UART4 (dla telemetrii ESC), UART6)
BLE Bluetooth: Obsługiwany. Używany do konfiguracji kontrolera lotu
SmartPort: Użyj dowolnego padu TX któregokolwiek UART dla funkcji SmartPort.
Sygnał ESC: M1 - M4 na spodzie oraz M5-M8 po stronie przedniej.
Pad Camera Control BetaFlight: Tak (pad CC po stronie przedniej)
Wejście RSSI: Obsługiwane. Oznaczone jako RS po stronie przedniej.
Montaż: 30,5 x 30,5 mm (średnica otworu 4 mm)
Buzzer: Pady BZ+ i BZ- do buzzera 5V
Firmware: Nazwa targetu SPEEDYBEEF405V3
Wymiary: 41,6 (dł.) x 39,4 (szer.) x 7,8 (wys.) mm
ESC: Telemetria UART R4 (UART4)
Układ OSD: chip AT7456E
Typ portu USB: Type-C
IMU (żyroskop): BMI270
Barometr: Wbudowany
MCU: STM32F405
Waga: 9,6 g
