Opis szczegółowy produktu

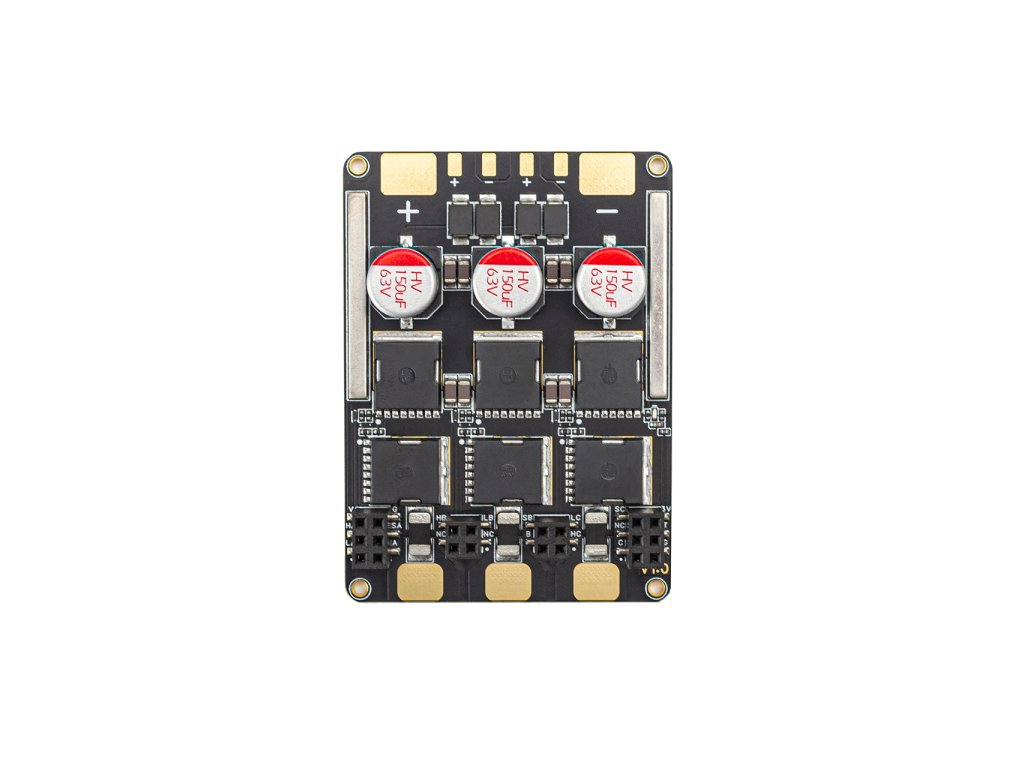

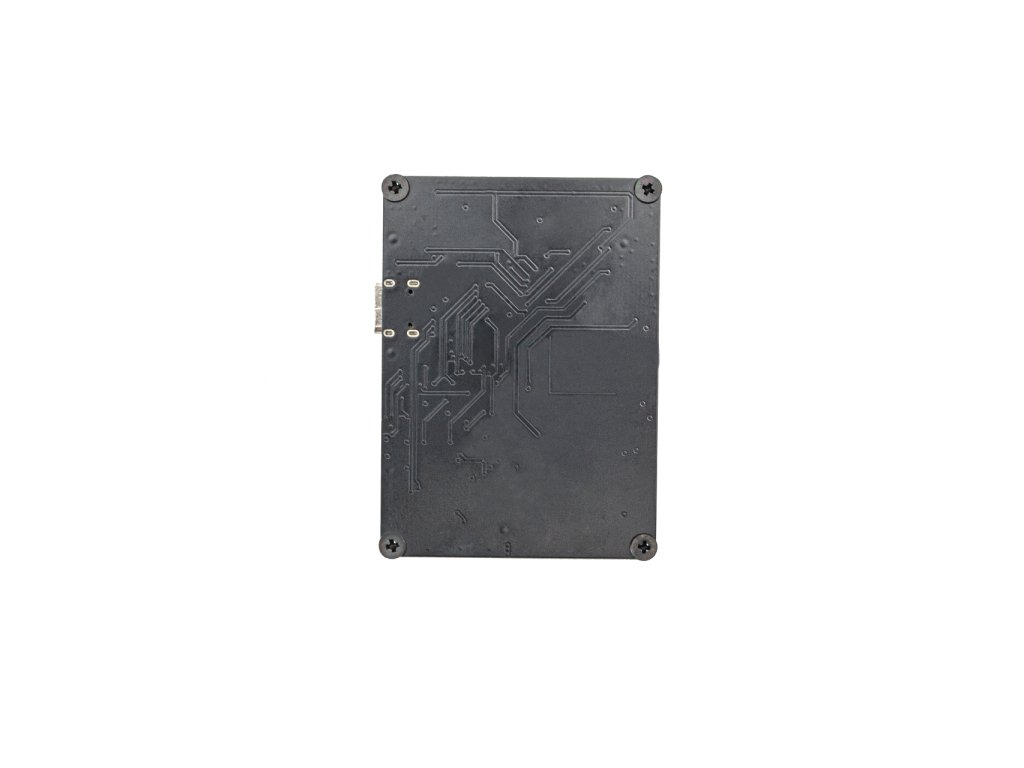

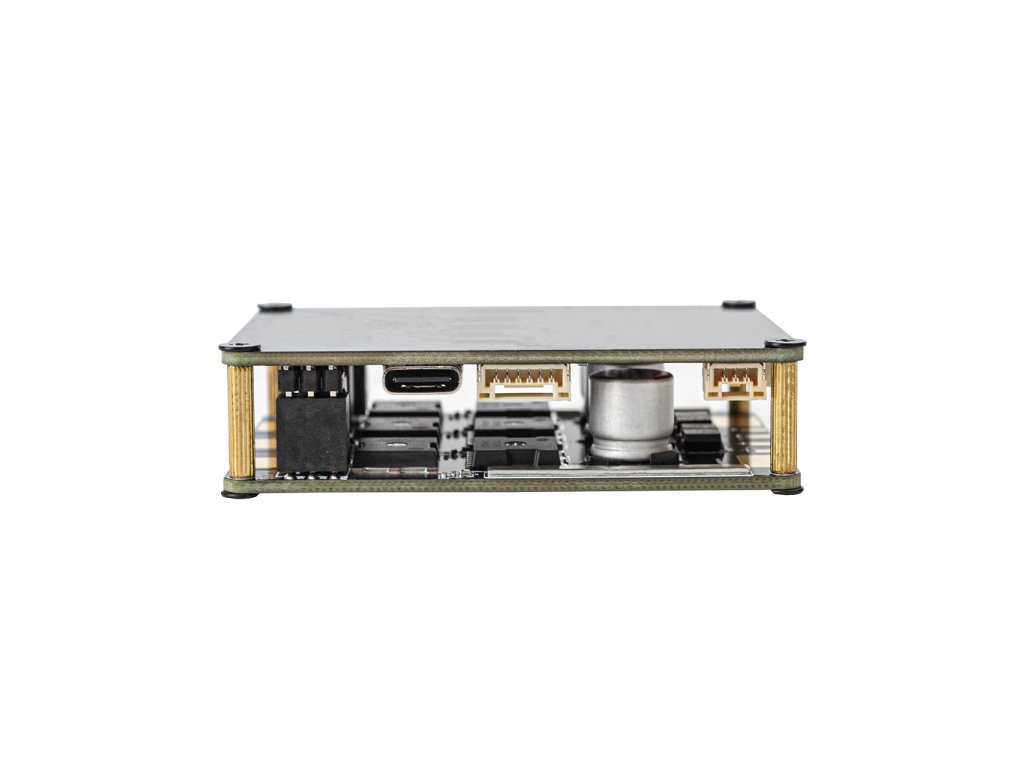

Pilotix 12S 100A to jednosilnikowy elektroniczny regulator prędkości (ESC) zaprojektowany do zastosowań FPV. Ten ESC zapewnia 100 A prądu ciągłego z prądem szczytowym 150 A, obsługując napięcie wejściowe od konfiguracji 4S do 12S.

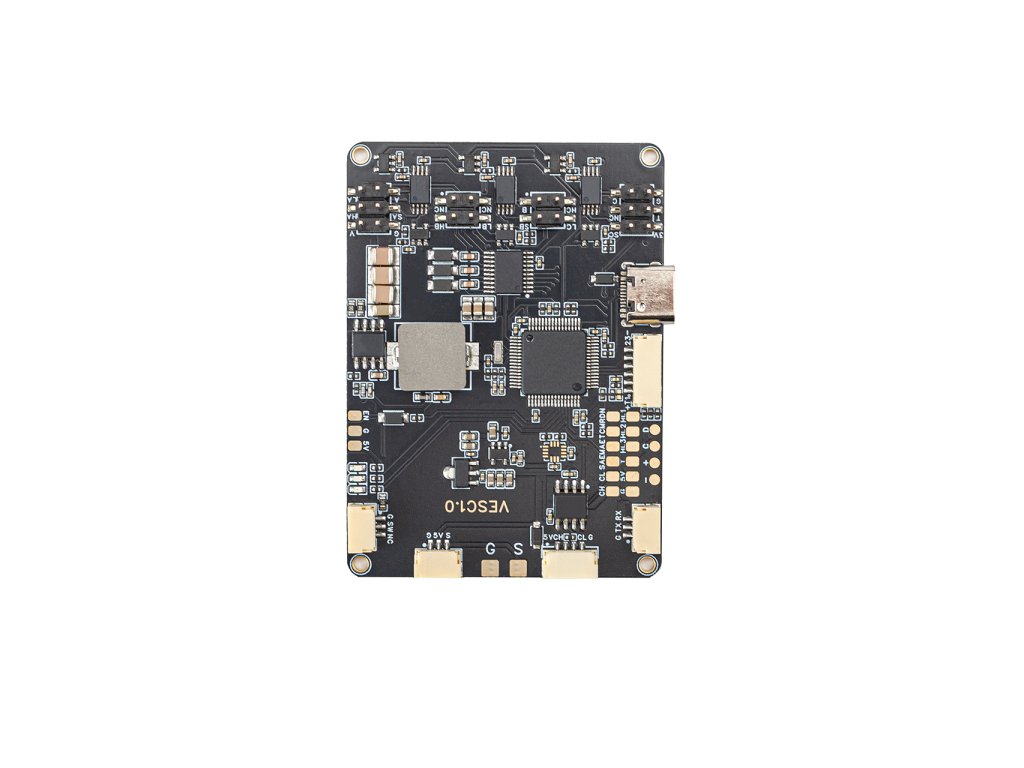

Napędzany mikrokontrolerem STM32F405R z firmware VESC_mk5, regulator można konfigurować za pomocą oprogramowania VESC Tool. Urządzenie obsługuje wiele protokołów komunikacyjnych, w tym PPM, UART, ADC, USB i CAN, z telemetrią dostępną przez interfejsy UART i CAN. Połączenia zasilania i silnika wykorzystują pola lutownicze dla pewnej integracji. W zestawie znajdują się dwa kondensatory solid-state 1500 µF 50 V, przewód zasilający oraz komplet kabli.
Regulator ma wymiary 66,8 x 48,3 x 16,4 mm i waży 10 g. Działa w zakresie temperatur od -20 do 40°C i może być przechowywany w temperaturze od -30 do 50°C, z tolerancją wilgotności 20-95% RH bez kondensacji. Chłodzenie odbywa się poprzez pasywny naturalny przepływ powietrza. Produkt objęty jest 2-letnią gwarancją.
Specyfikacja elektryczna
| Typ ESC |
Jednosilnikowy
|
| Prąd ciągły |
1 x 100 A
|
| Prąd szczytowy |
1 x 150 A
|
| Napięcie wejściowe |
4 - 12S
|
| Kondensator w zestawie |
2 x 1500 µF @ 50 V
|
| Złącze zasilania |
Pola lutownicze
|
MCU
| MCU ESC |
STM32F405R
|
| Firmware |
VESC_mk5/HD60
|
| Konfigurator ESC |
VESC Tool
|
| Protokoły ESC |
PPM,
UART,
ADC,
USB,
CAN
|
Interfejsy
| Obsługa telemetrii |
UART / CAN
|
| Przewód wyjściowy silnika |
Pola lutownicze
|
Specyfikacja mechaniczna
| Wymiary |
66,8 x 48,3 x 16,4 mm
|
| Waga |
10 g
|
Warunki pracy
| Zakres wilgotności |
20-95% RH (bez kondensacji)
|
| Temperatura pracy |
-20 - 40 °C
|
| Temperatura przechowywania |
-30 - 50 °C
|
| Wymagania chłodzenia |
Pasywne (naturalny przepływ powietrza)
|
Ogólne
| Zawartość zestawu |
Przewód zasilający,
Komplet kabli,
Kondensatory solid-state
|
| Gwarancja |
2 lata
|
