Opis szczegółowy produktu

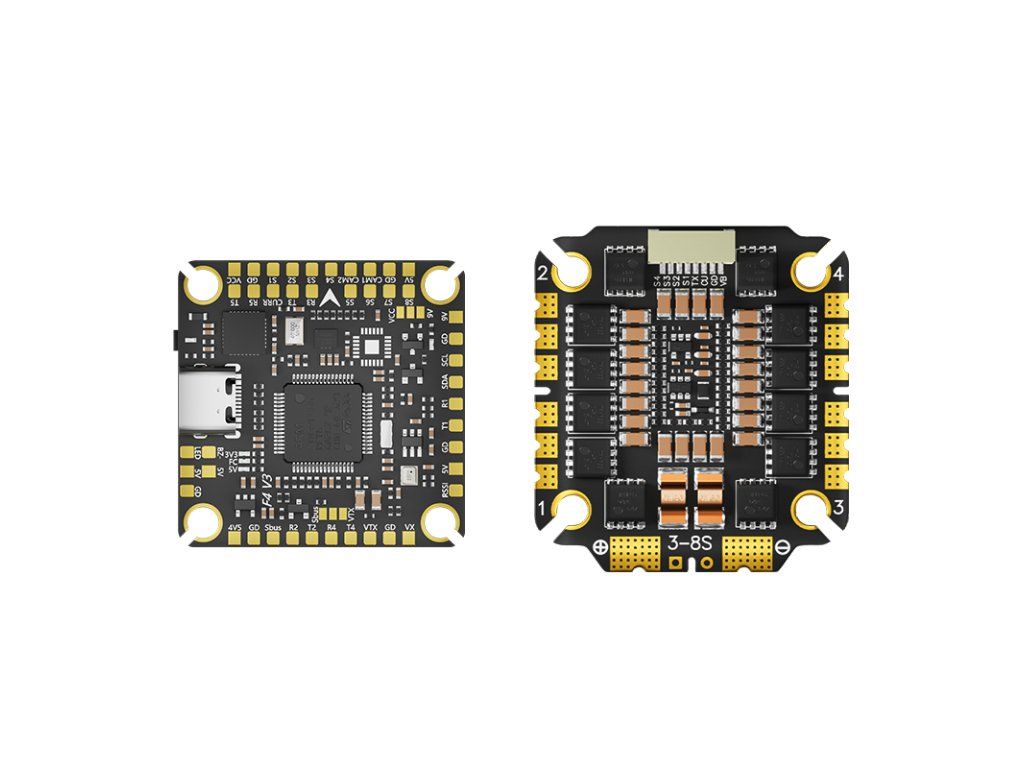

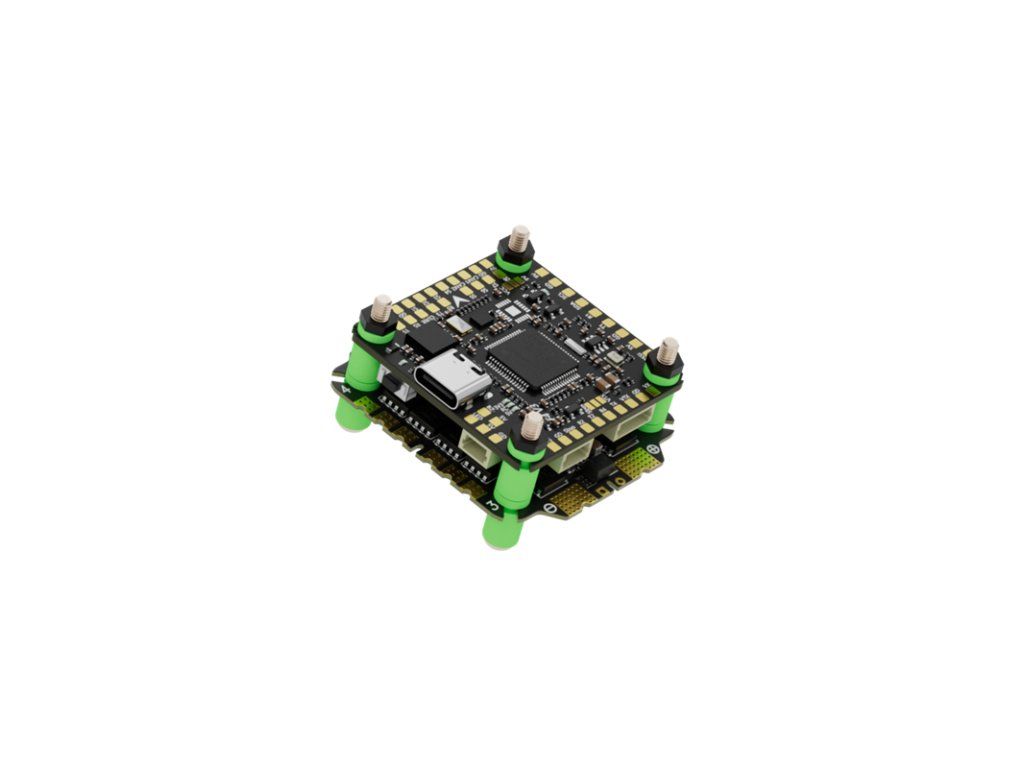

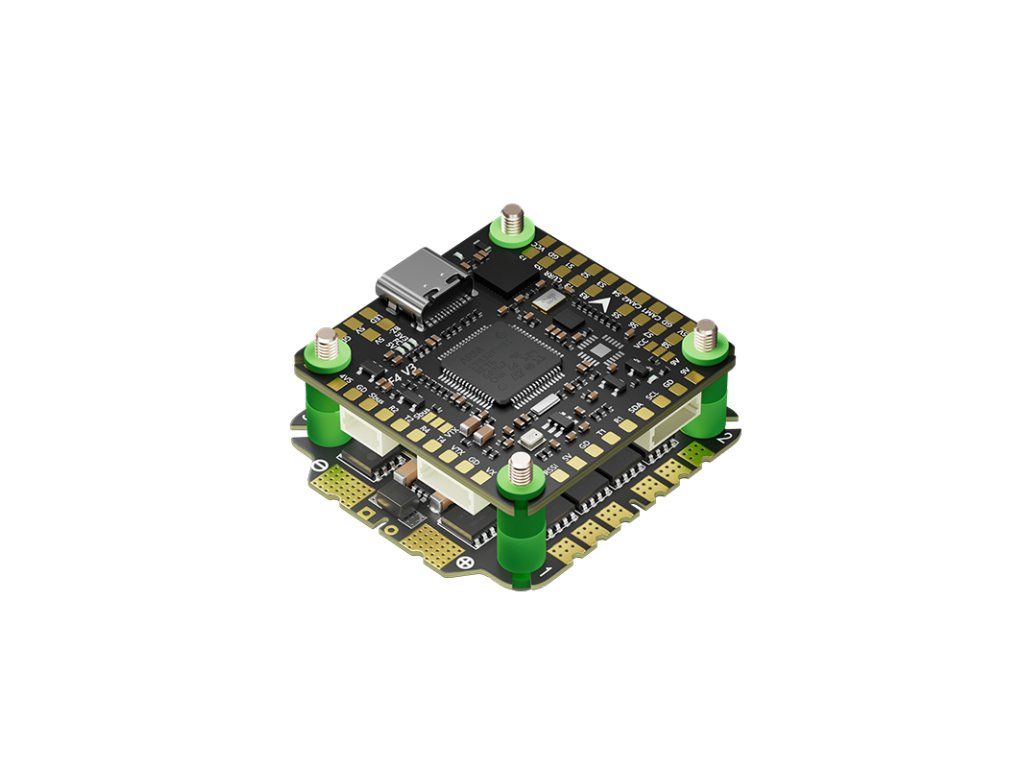

Pilotix F405 V3 ICM42688 AM32 65A to kontroler FPV z mikroprocesorem STM32F405 i oprogramowaniem AM32. Model ten obsługuje oprogramowanie Betaflight i jest wyposażony w analogowe OSD.
F405 V3 ma ciągły prąd znamionowy wynoszący 65A i maksymalny prąd znamionowy wynoszący 75A, zaprojektowany jako konfiguracja ESC 4 w 1. Wykorzystuje protokoły takie jak DShot300, DShot600 i Multishot, wraz z bi-directional DShot. Zintegrowany żyroskop ICM42688-P oraz wbudowany akcelerometr ułatwiają zaawansowaną stabilizację lotu i przetwarzanie danych.
Warunki pracy dla F405 V3 wahają się od -20°C do 40°C, z wymaganiami pasywnego chłodzenia zapewniającymi optymalną wydajność w tych temperaturach. Produkt waży 25,4 grama i zawiera różnorodne elementy pakietu, takie jak przewód zasilający i kondensatory stałoprądowe, zapewniając kompleksowe wsparcie w procesie konfiguracji.
Szczegóły produktu
| Model |
F405 V3 ICM42688 AM32 65A
|
| SKU |
6240
|
FC MCU
| FC MCU |
STM32F405
|
| Cel oprogramowania układowego |
PILOTIXF405V3
|
| Wsparcie dla oprogramowania układowego |
Betaflight
|
| Typ OSD |
Analogowe OSD
|
ESC MCU
| ESC MCU |
AT32F421K8U7
|
| Oprogramowanie układowe |
AM32
|
| Konfigurator ESC |
AM32 Configurator
|
| Protokoły ESC |
DShot300,
DShot600,
DShot150,
Multishot,
OneShot
|
| Bi-kierunkowy DShot |
tak
|
Specyfikacja elektryczna
| Typ ESC |
4 w 1
|
| Prąd stały |
4 x 65 A
|
| Prąd szczytowy |
4 x 75 A
|
| BEC |
5 V @ 2.5 A, 9 V @ 2.5 A
|
| Napięcie wejściowe |
3 - 8S
|
| Kondensator w zestawie |
1 x 1000 µF @ 35 V
|
| Złącze zasilania |
Podkładki lutownicze
|
Czujniki
| Żyroskop |
ICM42688-P
|
| Połączenie gyroskopu |
SPI
|
| Akcelerometr |
Wbudowany
|
| Barometr |
SPL06
|
| Magnetometr |
Wbudowany
|
| Liczba żyroskopów |
1
|
Interfejsy
| Wyjścia sterowania silnikiem |
4
|
| Przewód wyjściowy silnika |
Otwory lutownicze
|
| Protokół odbiorcy |
SBUS,
CRSF,
ELRS,
FrSky,
Futaba,
Flysky,
TBS Crossfire,
DSMX
|
| Przycisk DFU |
tak
|
| Port I2C |
1
|
| Wyjście taśmy LED |
tak
|
| Gniazdo karty sD |
nie
|
| Porty UART |
5
|
| Port USB |
USB Type C
|
| Wejścia wideo |
2
|
| Wejście wideo |
Analogowy
|
| Wyjście wideo |
Analogowy
|
| Wyjście buzzera |
tak
|
| Złącze kontrolne |
JST-SH 1,0 mm
|
| Wsparcie telemetrii |
Prąd,
Napięcie,
Temperatura,
RPM
|

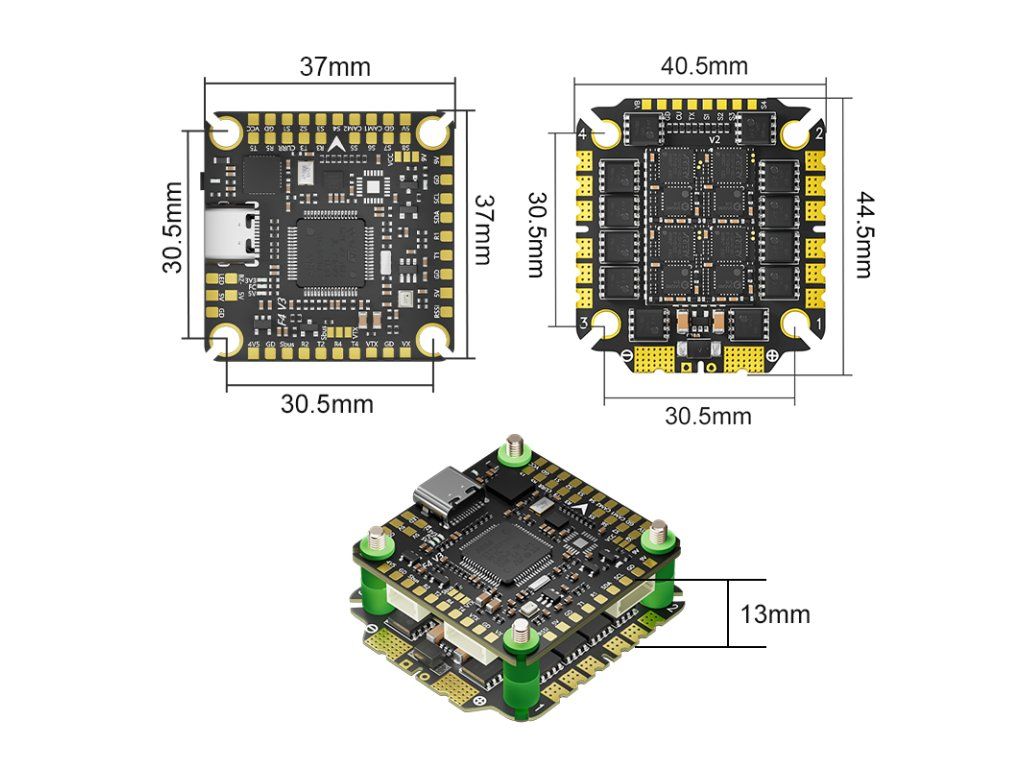

Specyfikacje mechaniczne
| Wymiary FC |
36 x 36 mm
|
| Wymiary ESC |
44.5 x 40.5 mm
|
| Wysokość stosu |
13 mm
|
| Montaż |
30.5 x 30.5 mm (M3)
|
| Waga |
25.4 g
|
Warunki eksploatacji
| Wymagania chłodzenia |
Pasywne (naturalny przepływ powietrza)
|
| Temperatura robocza |
-20 - 40 °C
|
| Temperatura przechowywania |
-30 - 50 °C
|
| Zakres wilgotności |
20-95% RH (bez kondensacji)
|
Wspólny
| Zawartość paczki |
Kulki amortyzujące (4x),
Zestaw kabli,
Śruby (4x),
Nakrętki (4x),
Kabel zasilające,
Kondensatory stałoprądowe (2x),
Rurki termokurczliwe
|
| Gwarancja |
2 lata
|
Parametry dodatkowe
|
|
Stacki |
|
|
2 lata
|
|
|
0.06 kg
|
|
|
30.5x30.5mm |
|
|
3-8S |
|
|
65A |
|
|
F405 |
